ABB STD 420E - Page 80

Afb. 1 DUT 80
Pos: 12 /7x7/Inhalt/ 6583 / 6584/6583-500 / 6584-500_dut @ 0\mod_11768951 38252_1.doc @ 10314

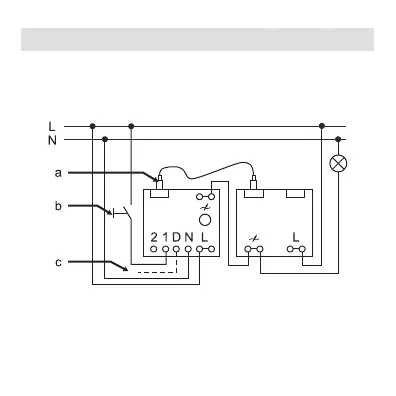

31 Afb. 1
Vermogensuitbreiding voor de Universal-centraaldimmers
6583-xxx, STD-500U met Universal-vermogensmodule
6584-xxx, STD-420 toetsenmodus.
DUT
6583
(STD-500U)
6584
(STD-420E)
a Dataleiding RJ12 (25 cm)
b Nevenaansluiting, b.v. 2020 US
c Stuurmodule 6597-xxx
