149

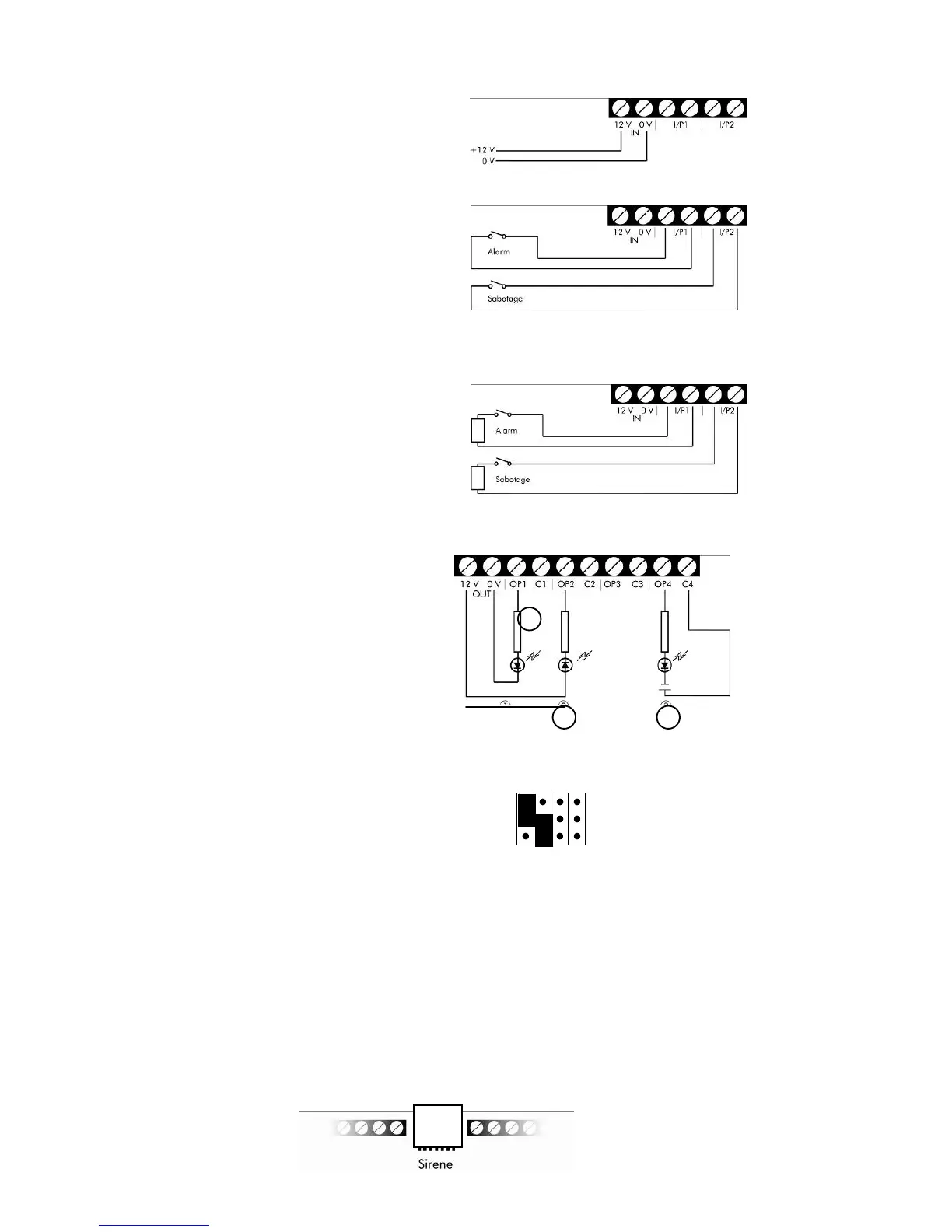

5.2 Spændingsforsyningens ledningsføring
Grafikken i siden
viser tilslutningen af
universalmodulet vha.
12 V DC-netdelen.
5.3 Indgangenes ledningsføring
Grafikken i siden
viser tilslutningen af
eksterne alarmkontakter
til universalmodulet.
(til funktion 3 og 5)
Grafikken i siden
viser tilslutningen af
eksterne alarmkontakter
med slutmodstand 2,2 kΩ
til universalmodulet.
(til funktion 3 og 5)
5.4 Udgangenes ledningsføring
Der er tre
forskellige muligheder
for at udføre ledningsføringen
til udgangene.
1. OP1/0 V
Udgangen OP1 bliver
til +12 V når aktiveret.
2. OP2/12 V
Udgangen OP2 bliver
til 0 V når aktiveret.
3. OP4/C4
Denne tilslutningstype anvendes, når udgangen skal anvendes
som relæ (NO).
Vær desuden opmærksom på jumpernes stilling.
5.5 Tilslutning af sirenen
Udesirenens kabel forbindes med universalmodulet via RJ12-
stikket. I den forbindelse skal kablet sættes i RJ12-stiktilslutningen.
12V
0V
OP1 OP2 OP3 OP4
12V
0V
OP1 OP2 OP3 OP4
2 3
1
RJ12
