DE

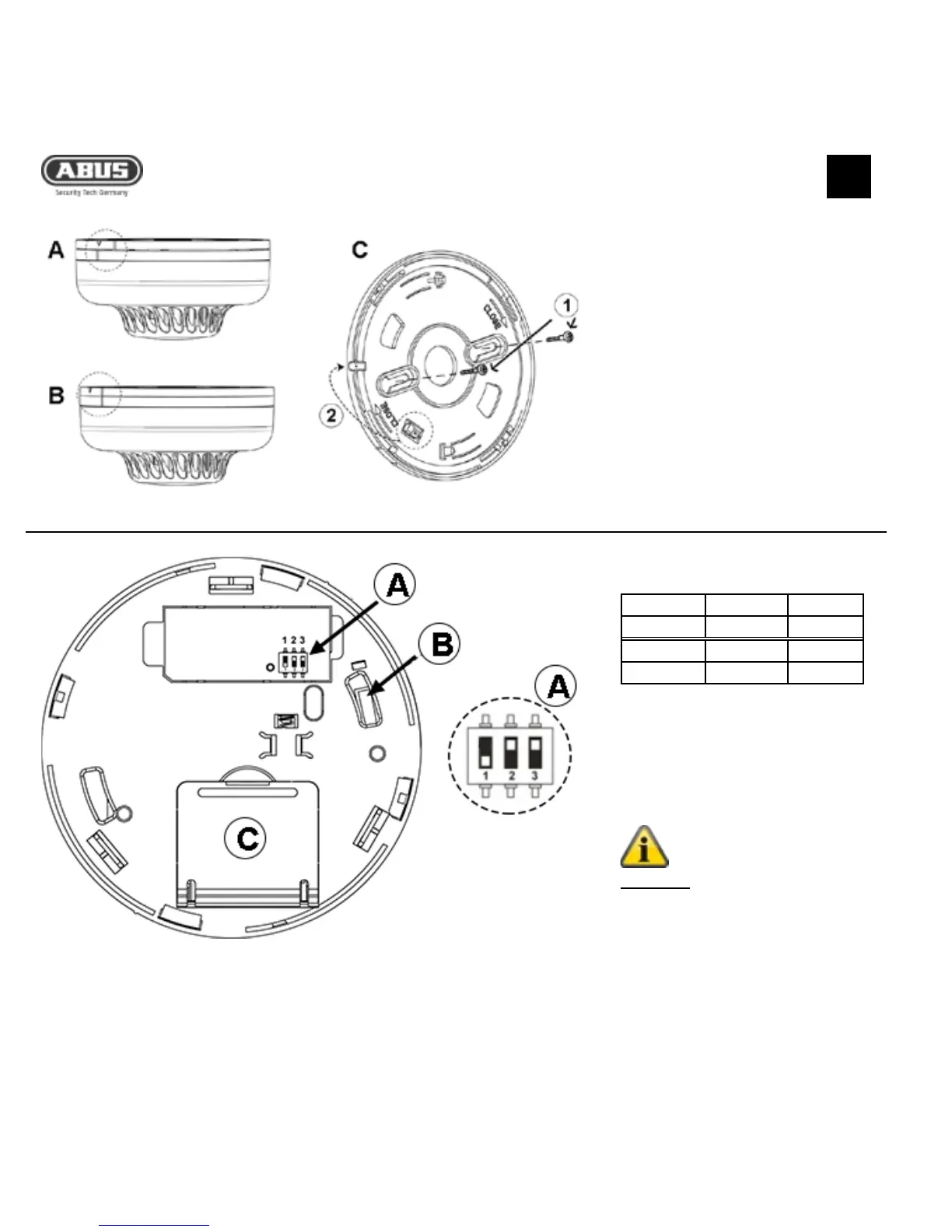

Abbildung 5: Installation des Rauch-/ Hitzemelders
A
Ansetzen des Melders an der
Montagehalterung
B
Verdrehen des Melders, um ihn
an der Montagehalterung zu
arretieren
C – Montagehalterung mit:
(1) – Schrauben
(2) – Sicherungsstift
Abbildung 6: Rückseite des Melders ohne Montagehalterung
A – DIP-Schalter mit:
1
2
3
N. A.
Rauch
Hitze
EIN
EIN*
EIN*
AUS*
AUS
AUS
* = Standard Einstellung
B – Sabotagekontakt
C – Batteriefach
Achtung: DIP-Schalter 1 muss
auf AUS stehen!
