FR

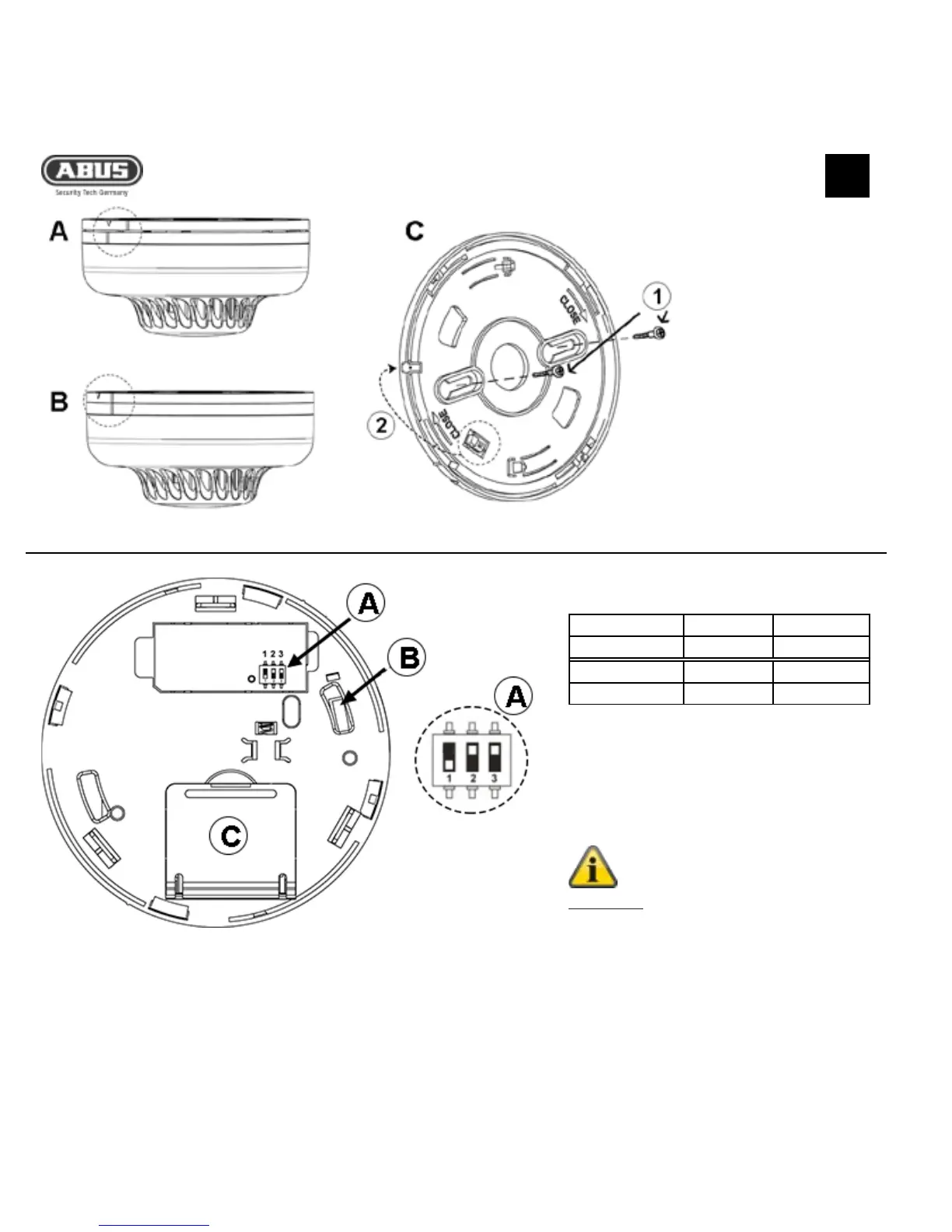

Figure5: Installation du détecteur de fumée et de chaleur
A
Placement du
détecteur sur le
support
B
Tourner le
détecteur pour le
bloquer sur le
support
C – Support
avec :
(1) – Vis
(2) – Goupille
Figure 6 : Face arrière du détecteur sans support
A – Commutateur DIP avec :
1
2
3
N. A.
Fumée
Chaleur
ON
ON*
ON*
OFF*
OFF
OFF
* = Configuration par défaut
B – Contact anti-sabotage
C – Logement des piles
Attention: le commutateur DIP 1 doit
être sur OFF!
