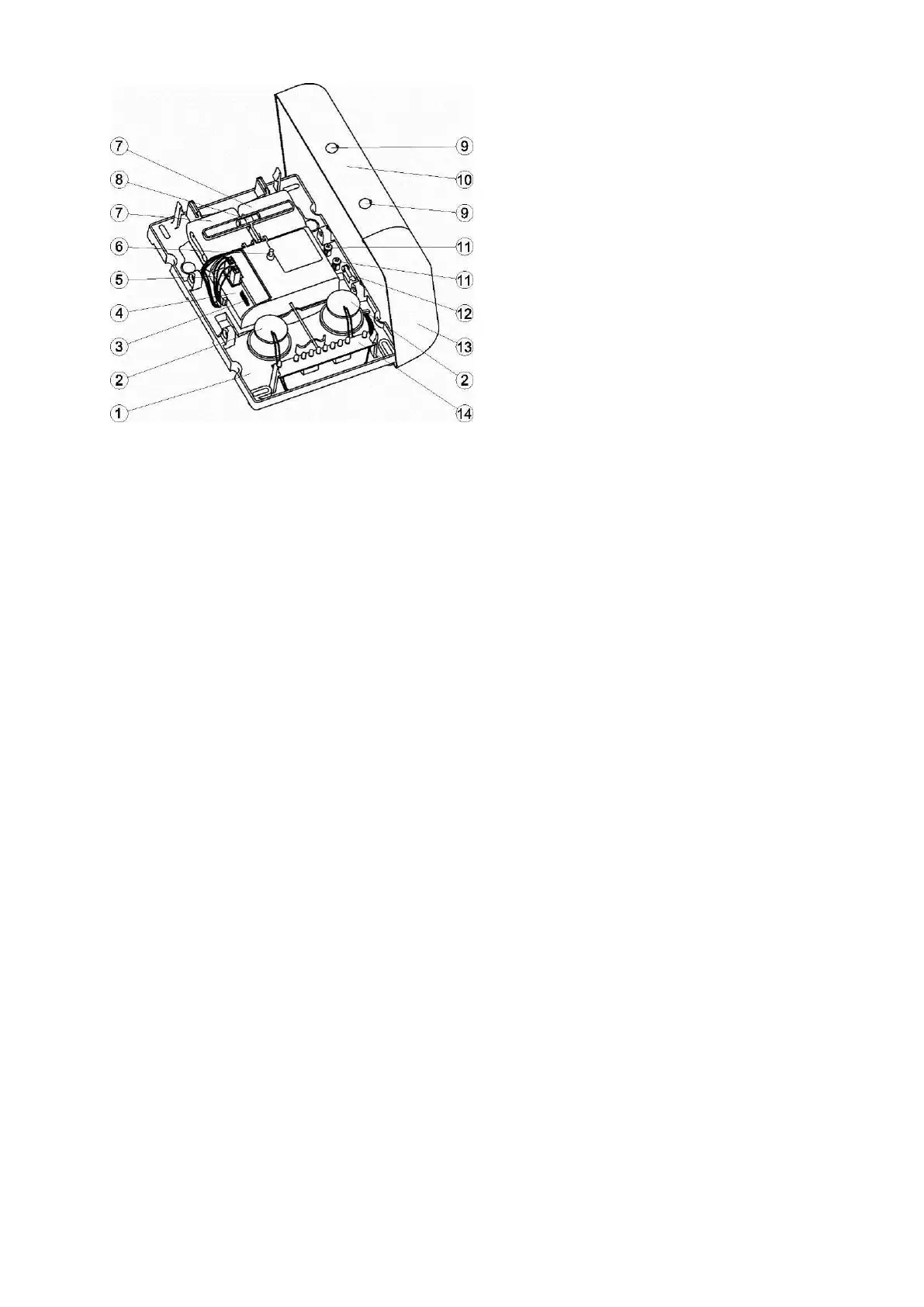

Zeichnung
1 Wandplatte 2 Piezo
3 Steckbrücken 4 Hauptplatine
5 Batterieanschluss 6 Deckelsabotagekontakt
7 Batterie Pack 8 Wasserwaage
9 Gehäuseschrauben 10 Deckel
11 Gehäuseschraubenhalter 12 Wandabrisskontakt
13 Linse 14 LED Blitz-Leiste
Installation
Ermitteln Sie mit Hilfe der Funktestbox einen geeigneten Installationsort für die Funk-Außensirene. Achten Sie darauf,
dass die Sirene außerhalb des Handbereichs (mindestens 3m Montagehöhe) angebracht wird. Außerdem sollte die
Sirene schon aus großer Entfernung gut sicht- und hörbar sein.
Um einen störungsfreien Betrieb zu gewährleisten darf die Sirene NICHT angebracht werden:
in der Nähe von großen Metallstrukturen, wie bspw. Metalltüren oder Metallrahmen, Wassertanks, Fahrzeugen und
Kühlschränken.
nahe der Hauptstromversorgung, nahe von Wasser- oder Gasleitungen.
innerhalb metallischer Gehäuse.
neben Elektronikgeräten, insbesondere Computer, Fotokopierer und Radios.
Öffnen des Gehäuses und Einlegen der Batterien
1. Entfernen Sie die Abdeckungen der zwei Gehäusehalterungsschrauben. Drehen Sie die Schrauben soweit
heraus, bis sich die Sirene öffnen lässt.
2. Heben Sie die Frontabdeckung der Sirene ab und legen Sie diese beiseite.
3. Schieben Sie die beiden Alkaline Batterie Packs von der Seite in die Batteriehalterungen. Nutzen Sie die
angebrachten Ösen für die Führung der Batteriekabel.
4. Schließen Sie die Batteriekabel polungsrichtig an den Anschlüssen auf der Hauptplatine der Sirene an. Bei
Missachtung der Polung können Sirene oder Batterien Schaden nehmen.
5. Entfernen Sie beim Wechseln der Batterien zunächst die Kabel an den Anschlüssen auf der Platine. Ziehen Sie
danach die Kabel aus den Ösen heraus. Drücken Sie den beweglichen Teil der Batteriehalterungen nach unten
und entnehmen Sie die Batterie Packs.
