12
Deutsch

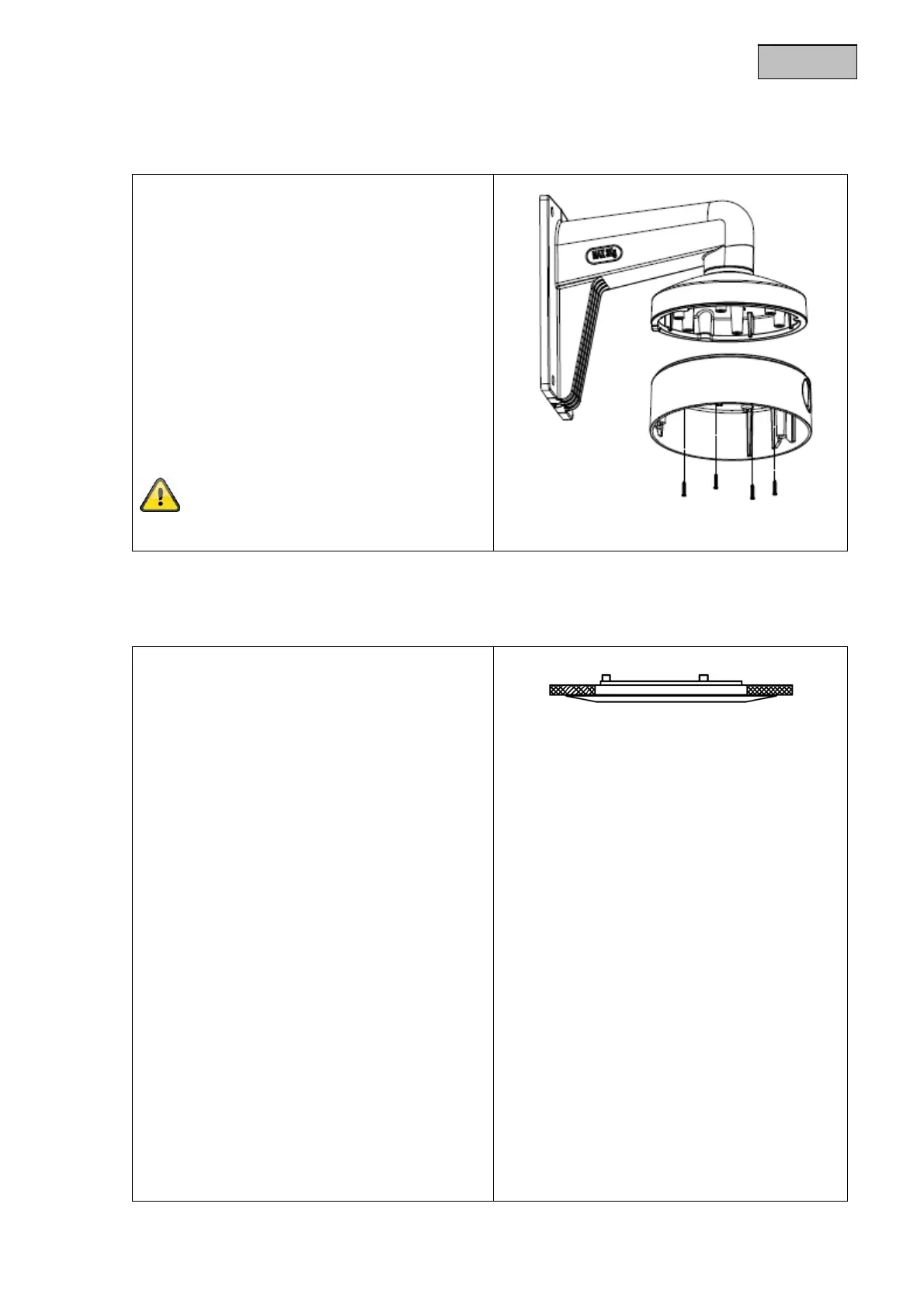

5.5. Installation am Wandarm
1. Bohren Sie zuerst die 4 Löcher zur
Befestigung des Wandarms in die Wand.
2. Verwenden Sie passende Dübel und
Schrauben zur Befestigung des Wandarms
an der Wand.
3. Schrauben Sie die runde Adapterplatte auf
den Wandarm. Sichern Sie den Adapter
mittels seitlicher Fixierschraube.
4. Befestigen Sie den Installationsadapter am
Wandarm.
5. Verlegen Sie alle Kabel durch den Wandarm
und schließen Sie diese korrekt am
Kameramodul an.
6. Nun können Sie die weiteren Schritte wie
bereits zuvor im Punkt Montage beschrieben
vornehmen.
Für die Installation wird der passende
Wandarm TVAC31320 benötigt. Dieser befindet
sich nicht im Lieferumfang der Kamera.
5.6 Installation in eine abgehängte Decke
Folgende Installationsdaten sind zu beachten:
Einbautiefe (min.): 50 mm
Durchmesser Kameraeinsatz: min. 145 mm (max.
152 mm)
Durchmesser für Befestigungen: 10 mm
1. Bringen Sie zuerst an gewünschter Stelle
eine Öffnung von min 145 mm bis max. 152
mm in die abgehängte Decke ein.
2. Kleben Sie die Bohrschablone zentriert auf
die Öffnung in der Decke.
3. Bohren Sie 3 Löcher von ca. 10 mm
Durchmesser an den marktierten Stellen.
4. Schrauben Sie die 3 mitgelieferten langen
metrische Schrauben in die 3 äußeren
Befestigungslöcher im Deckeneinbauring.
5. Schrauben Sie nun die 3 Spreizklammern
von der Rückseite auf die 3 metrischen
Schrauben.
6. Führen Sie den Deckeneinbauring in die
Durchführung und die 3 Spreizklammern in
die Befestigungslöcher ein, und schieben
Sie die Spreizklammern durch die
Befestigungslöcher. Die gespreizten
Klammern sollten nun den
Deckeneinbauring an der Decke halten.
7. Fixieren Sie nun die 3
Befestigungsschrauben bis der
Deckeneinbauring fest und plan
abschließend an der Decke hängt.
