3. Raccordements et fonctions

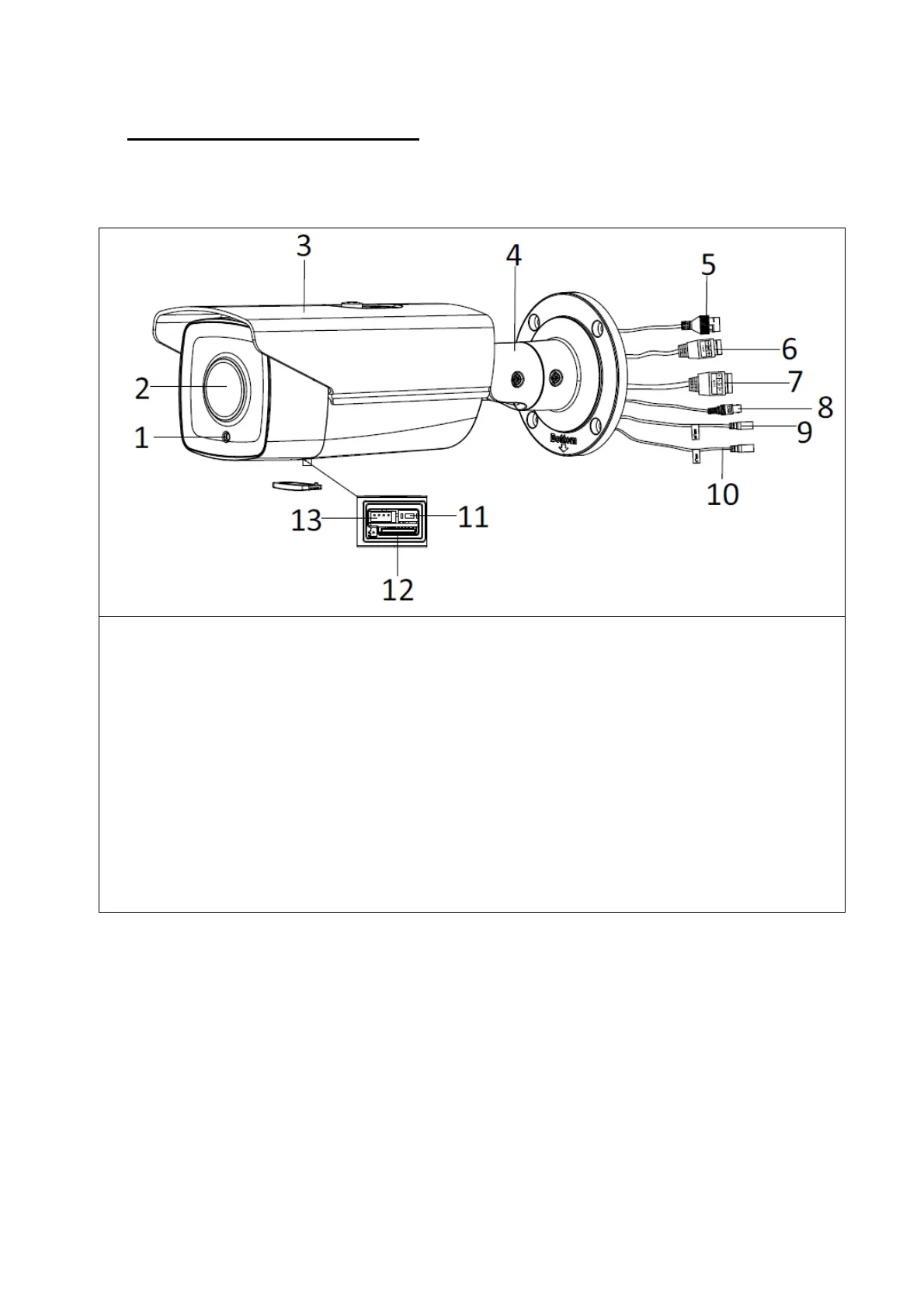

3.1 Aperçu du boîtier et raccordements
1 : Photodétecteur pour commutation jour/nuit
2 : Objectif
3 : Pare-soleil
4 : Support 3 axes
5 : Connexion réseau RJ45, PoE 802.3at classe 4
6 : Tension d’alimentation 12 V CC
7 : Entrée d’alarme/sortie d’alarme
8 : Connexion pour écran de test (raccordement BNC, FBAS)
9 : Sortie audio, fiche jack 3,5 mm
10 : Entrée audio, fiche jack 3,5 mm
11 : Touche Reset
12 : Fente pour cartes micro SD (carte micro SD non préinstallée)
13 : Port de communication (non utilisé)
