13
Befestigung der Schließkästen
Riegel ausschließen, Schließkästen mit Anschraubplatte und Kunststoffunterlagen ent-
sprechend der Falzhöhe unterlegen, an markierte Montagepositionen anhalten, vertikal
mittig zum Riegel ausrichten und anzeichnen. Riegel zurückschließen (Abb. 15).
Montage mit Anschraubplatten
Auf richtige Lage der Anschraubplatte achten: die Schräge der Mauerverankerungslöcher
muss, in Bohrrichtung gesehen, von der jeweiligen Türkante wegzeigen (Abb. 21).
1. Anschraubplatte ohne Schließkasten an angezeichnete Schließkastenposition halten,
schrauben (Abb. 21).
min. 140 mm tief durch die Anschraubplatte hindurchbohren. Holzschraube eindrehen
oder Dübel mit Schraube komplett einsetzen und festschrauben.
3. Zusätzlich durch die beiden Löcher für die Schließkastenbefestigung in Holz und Metall
4. Anschraubplatte mit definierten Kunststoffunterlagen auffüttern und Schließkasten mit
2 selbstschneidenden Schrauben M8 x 60 mm festschrauben. Sollten sich die Schrauben
M8 x 60 mm nicht ausreichend tief eindrehen lassen, bitte kürzen.
Sollten die Schrauben oder die Dübel keinen sicheren Halt finden, empfehlen wir den
Einsatz von Verbundmörtel der gängigen Markenfabrikate in Verbindung mit einer
oder länger.

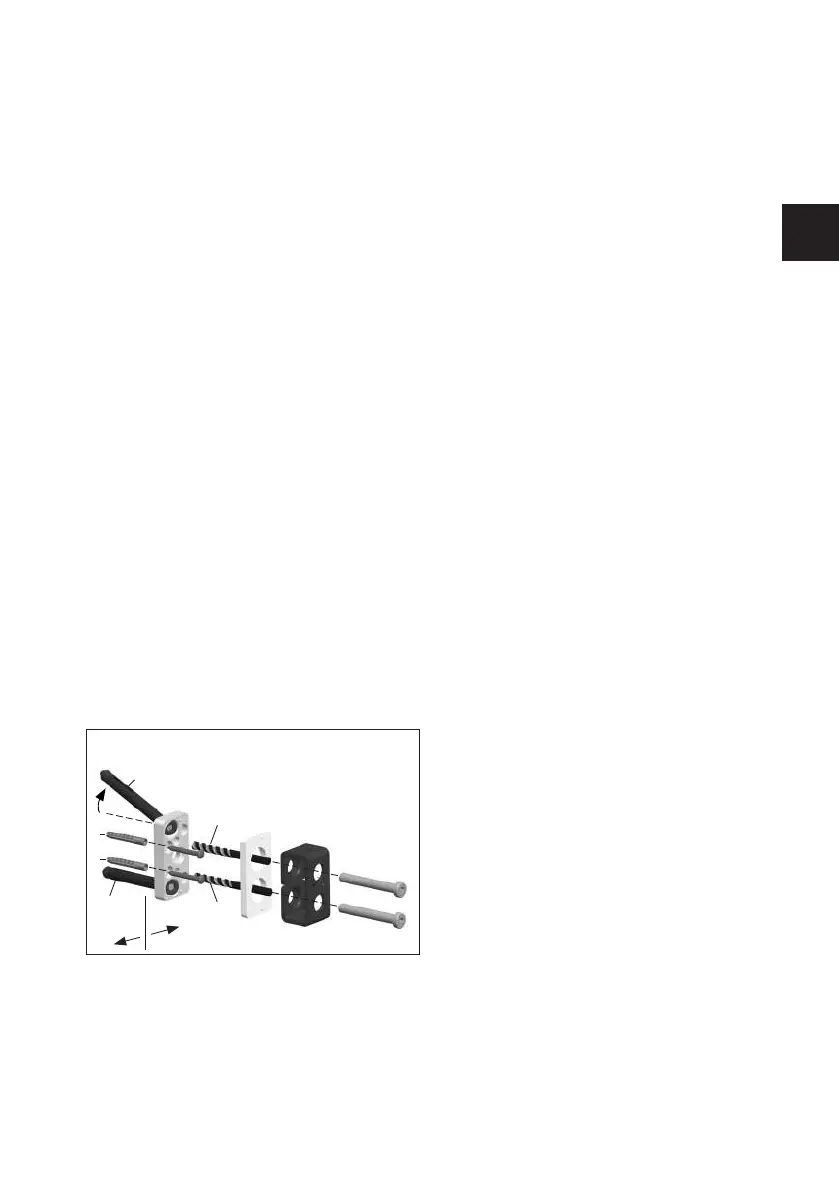

Abb. 21
Mauer
Tür
1.
1.
2.
2.
3.
3.
4.
DE
