32
schéma 26
1.
2.
schéma 27
1.
3.
2.
3.
Indications sur les accessoires spéciaux
PWA2700
Indication: Au cas où les 2 bouts du pêne de la barre rentrent dans le mur à droite et
à gauche de la porte, une largeur de porte de 86 cm minimum est requise
(important: embrasure de la porte minimum 90 cm).

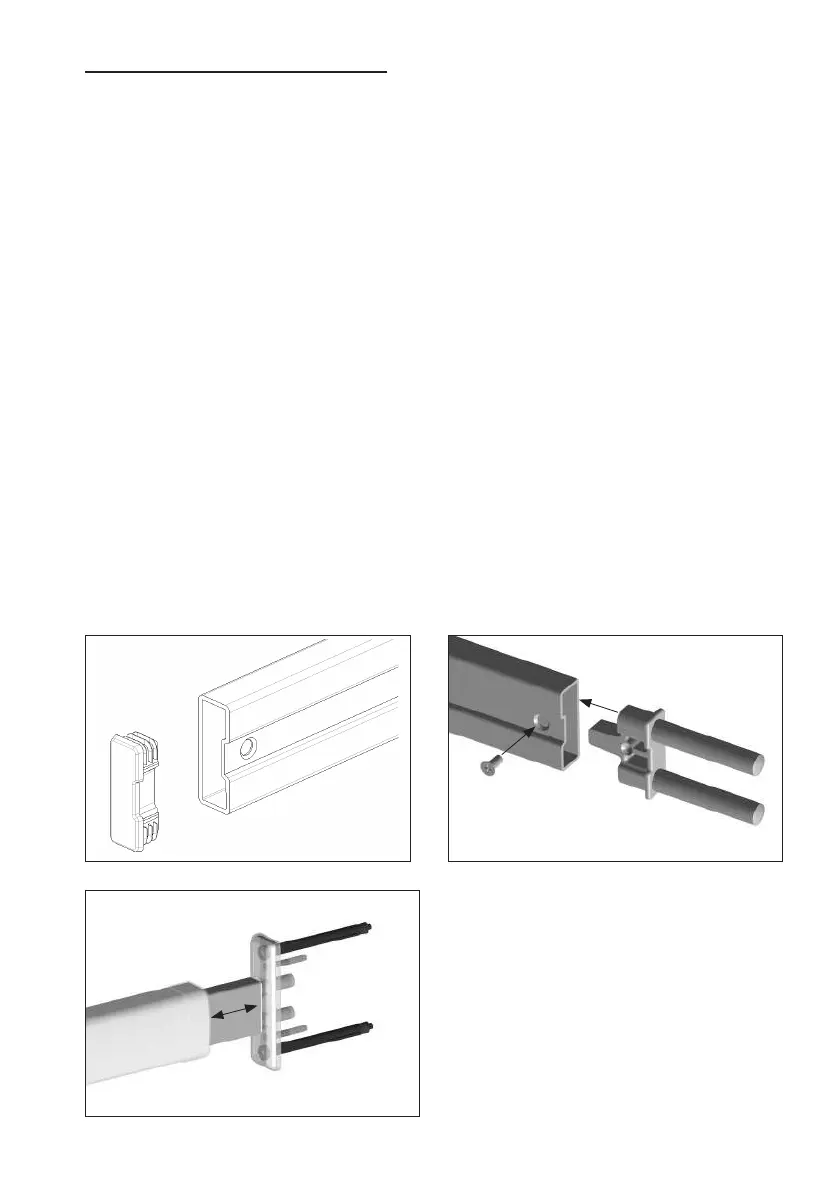

• Lors de l’utilisation de la gâche murale PWA2700, retirer d’abord le bouchon en plastique
du tube de la barre (si nécessaire, faites-le passer par le petit trou avec un tournevis /
schéma 25).
• Placer des boulons ronds sur l’embout, réinstaller le tout dans la barre et visser à fond
avec la vis de l’accessoire PWA2700 (schéma 26).
• Mettre en place la gâche murale sur les boulons ronds.
• Déverrouiller les pênes jusqu’à la butée contre le mur. Dessiner les points de fixation (1.)
de la gâche murale. Reverrouiller les pênes (schéma 27).
chevilles et les visser (schéma 27).
10 mm sur
une profondeur min de 140 mm. Mettre en place les chevilles avec les vis et les visser à
fond (schéma 27).
1416 mm sur une profon-
deur de 70 mm (schéma 27). Enfoncer le recouvrement en plastique.
schéma 25
