33
PA1018

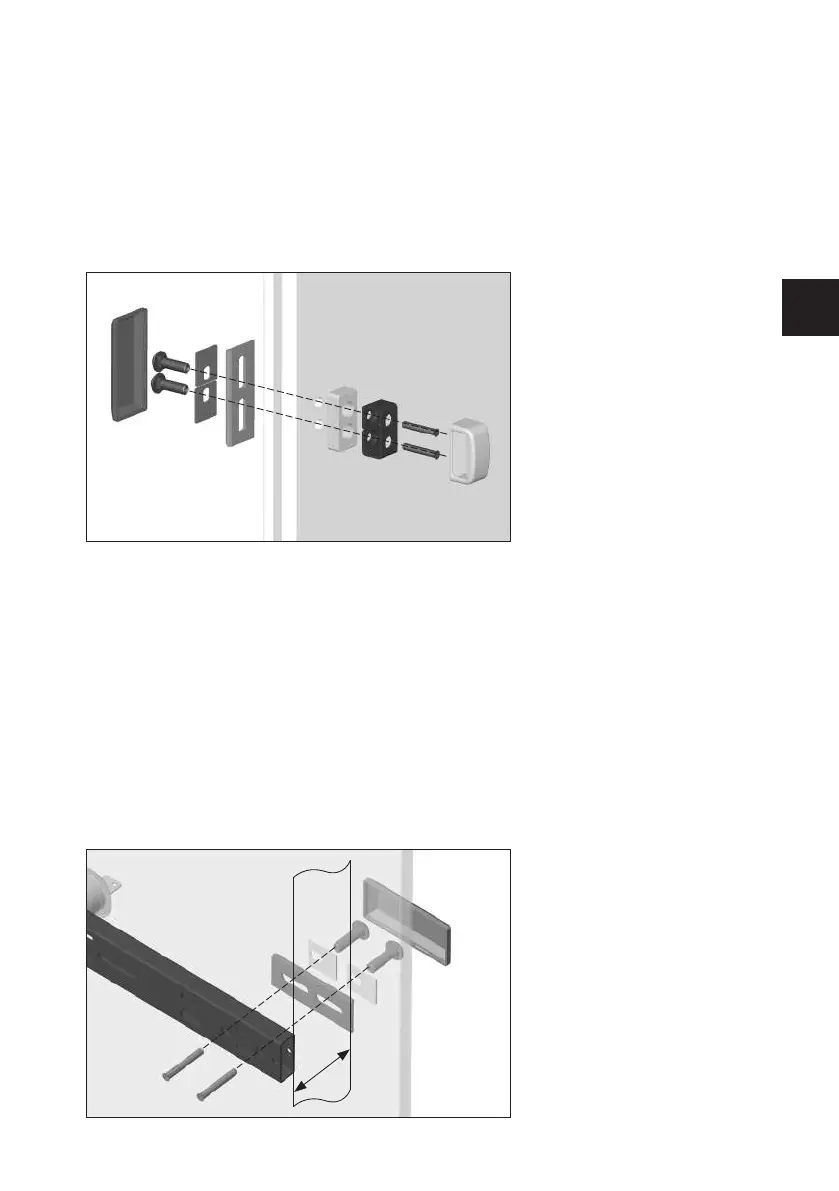

Kit de fixation pour porte ouvrant à l’extérieur (schéma 29).
Le kit de fixation PA1018 est impérativement requis pour les portes ouvrant vers
l’extérieur. Il s’agit d’un vissage traversant qui permet de fixer solidement la barre
transversale blindée sur le battant de la porte. Le montage s’effectue comme indiqué sur
le schéma figurant ci-dessous.
Lorsque l’épaisseur du battant de porte excède 80 mm, il convient d’utiliser des vis plus
longues (résistance minimale : 8.8).
PV1820
Kit de fixation traversante pour la fixation de la gâche sur la cadre de la porte ou sur le mur
(schéma 28).
Ce kit est utilisé lorsque les gâches ne peuvent pas être fixées de manière stable sur le cadre
de la porte ou sur le mur. Le recouvrement extérieur est apparent; il est conseillé d’utiliser
une PV1820 par gâche.
9 mm; de l’extérieur,
1315 mm sur une profondeur de 340 mm et visser la gâche (schéma 28).
schéma 28
schéma 29
3
5
–
80 mm
FR
