30
Fixation des gâches
Déverrouiller les pênes, caler les gâches avec la plaquette de fixation et des cales en
plastique selon la hauteur de la feuillure, tenir le tout sur les positions de montage
pré-dessinées, procéder à l’orientation verticale centrée par rapport au verrou et marquer.
Refermer les pênes (schéma 15).
Montage avec des plaquettes de fixation
Veiller à ce que la plaquette de fixation se trouve dans la bonne position : vu du sens du
forage, l’inclinaison des trous d’ancrage percés dans le mur doit présenter un sens opposé
par rapport à l’arête respective de la porte (schéma 21).
1. Maintenir la plaquette de fixation sans la gâche sur la position dessinée, marquer la
de profondeur à travers la plaquette de fixation. Visser la vis à bois ou mettre en place la
cheville avec la vis et visser à fond.
3. Visser sur une profondeur minimale de 50 mm à travers les deux trous pour la fixation
(schéma 21).
4. Caler la plaquette de fixation avec les cales en plastique définies et visser à fond la gâche
avec 2 vis autotaraudeuses M8 x 60 mm. Si les vis M8 x 60 mm ne s’enfoncent pas suffi-
samment, les raccourcir.
Si les vis ou les chevilles ne sont pas suffisamment maintenues, nous vous recommandons
d’utiliser un mortier composite de qualité basique en combinaison avec une vis

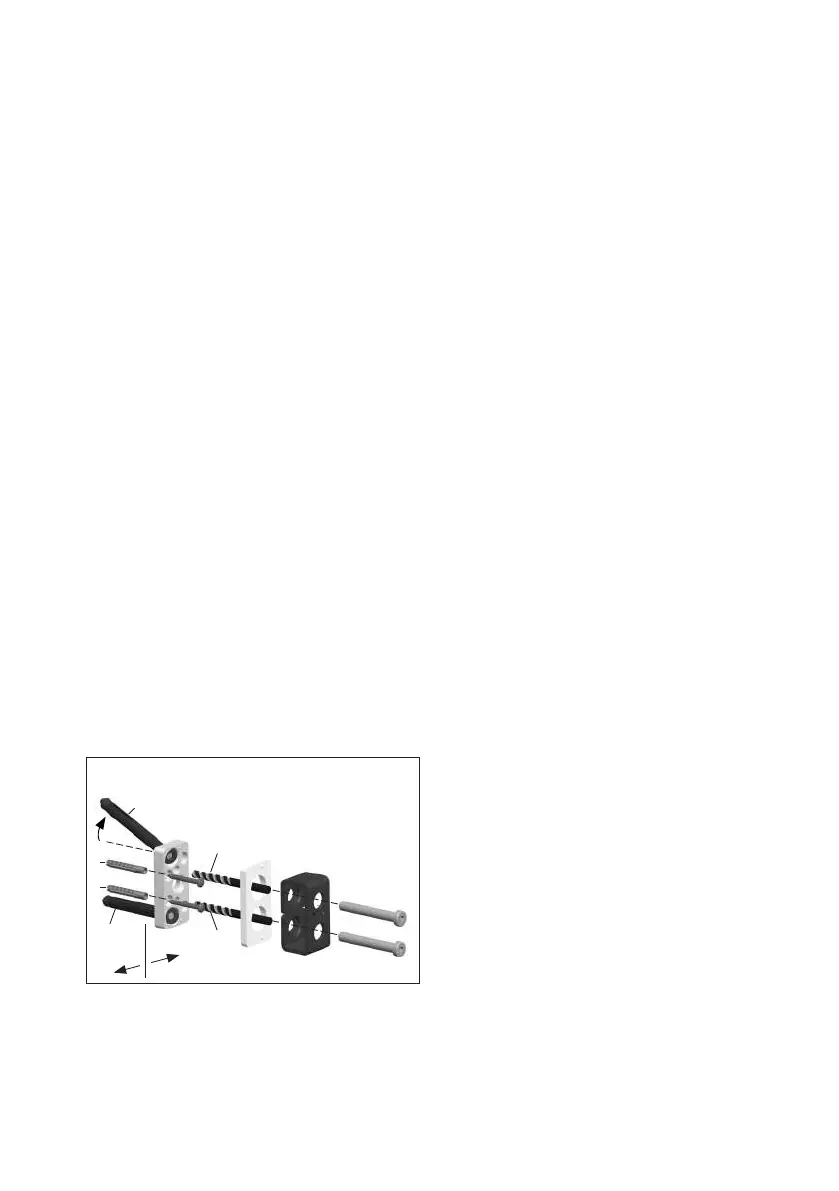

schéma 21
Mur
Porte
1.
1.
2.
2.
3.
3.
4.
