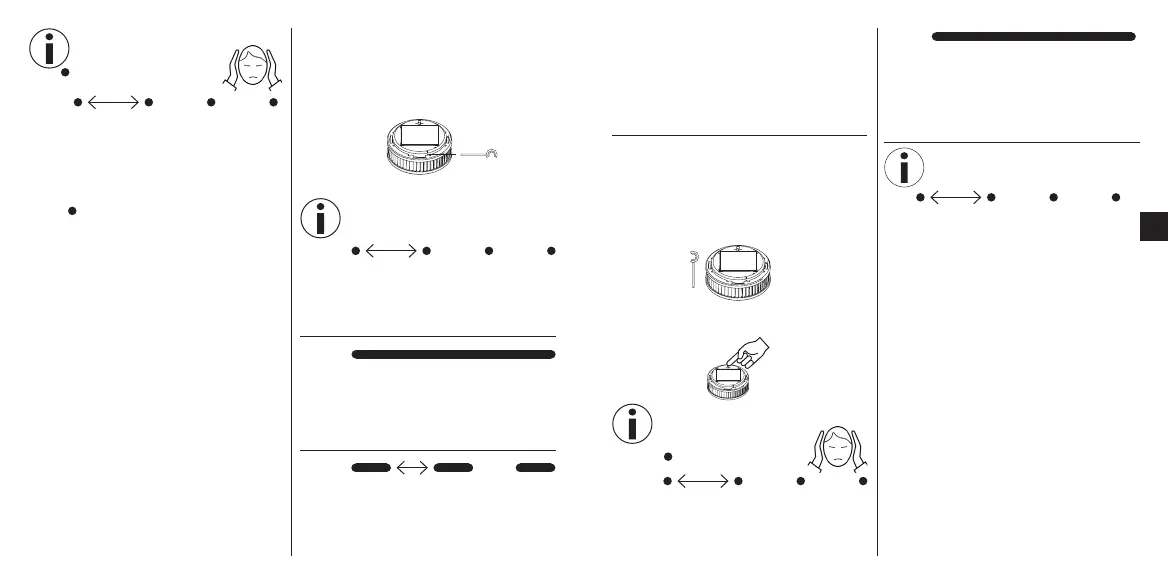

– 76 – – 77 –
Bip 1 x
LED :
Signal : clignotement jaune
(très bref)
Signification : En cours,
patientez SVP.
LED 1 x rouge
Signification : Pas d’autre détecteur
trouvé, puisque c’est la
première mise en
service.
Après l’extinction de la
LED rouge, procédez
comme suit pour la
mise
en réseau de ce
détecteur :
Mise en réseau
Mise en service d’autres détecteurs,
mode de liaison et création d’un
groupe
radio
Pour la mise en réseau, mettez
toujours en réseau l’appareil le plus
proche de l’appareil maître.

proximité de leur position de
montage.
1 seconde
Sur l’appareil « maître » déjà mis en
service :
1. Engagez l’aiguille d’activation noire
dans l’ouverture indiquée jusqu’à
ce que la LED jaune s’allume.
2. Retirez l’aiguille d’activation, puis :
LED
Signal : clignotement jaune
(allumage très bref)
Signification : En cours, patientez SVP.
LED
Signal : Continu vert
(permanent)
Signification : Fonction d’appareil
maître activée
LED
Signal: clignotement jaune
(lent)
Signification : 
(environ 10 minutes)
3 secondes
Vous disposez lors de 10 minutes pour
activer le mode de mise en réseau
d’un autre détecteur et former ainsi
le groupe radio. À chaque nouveau dé-
tecteur activé, ce délai se prolonge de
10 minutes pour tous les appareils.
Mise en service d’autres détecteurs,
mode de liaison et création d’un
groupe radio
Retirez l’aiguille d’activation (qui
sert aussi de sécurité de l’activation),
mais conservez-la en lieu sûr.
Actionnez le bouton d’activation
(rouge)
Bip 1x
LED
Signal: clignotement jaune
(très bref)
Signification : En cours, patientez SVP.
LED
Signal: Continu vert
(permanent)
Signification : Liaison établie avec au
moins un détecteur.
LED
Signal: clignotement jaune
(très bref)
Signification : Mode de liaison activé,
d’autres détecteurs
peuvent se joindre au
groupe radio
Voir le chapitre Mise en service
d’autres détecteurs, mode de liaison
et création d’un groupe radio
Si la diode affiche ensuite un signal
rouge :
Détecteur hors de portée radio des
autres appareils

et routage) est impossible
Dépassement de l’intervalle de
temps pour le mode de liaison
1 seconde
3 secondes
1 seconde
1 seconde
1 seconde
FR
