12

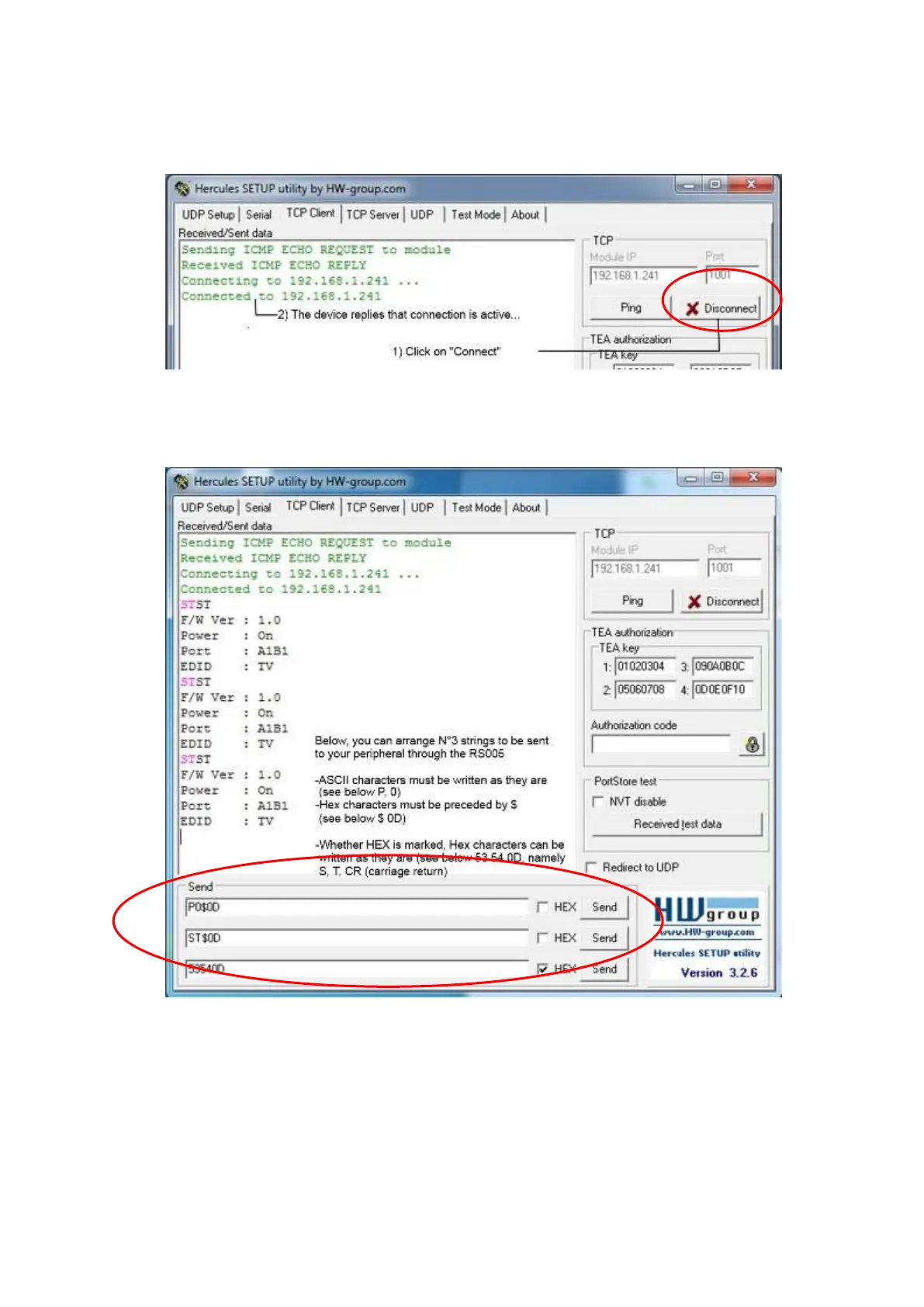

3. Stellen Sie durch Klicken auf “Connect”eine permanente Verbindung zum Gerät
her. Das Gerät antwortet und die Taste “Connect” ändert sich zu “X Disconnect”.
4. Es stehen 3 Fenster zur Eingabe von Zeichenketten zur Verfügung die über den
Schnittstellenkonverter an die Peripherie gesendet werden können. Eine einzelne
Zeichenkette kann einfach durch Klicken der Tasten “Send” gesendet werden.
5. ASCII- und Hex-Zeichen können gemischt werden. ASCII-Zeichen können direkt in
das Feld eingegeben werden, Hex-Zeichen müssen mit $ eingeleitet werden.
Im gezeigten Beispiel mit P0$0D heißt dies, dass über die RS232-Schnittstelle
folgendes gesendet wird:
-ASCII “P” (Hex 50), ASCII “0” (Hex 31), ASCII “CR” (Hex 0D)
6. Wenn die HEX Checkbox markiert ist (wie in der dritten Zeile zu sehen) können
auch Hex-Zeichen direkt eingegeben werden. Im gezeigten Beispiel mit 53 54 0D
bedeutet dies S T CR.
