3. Beschrijving van de aansluitingen
TVCC80000 / TVCC81000:
Aansluitingen buiten
Aansluitingen binnen
1
2
3
4

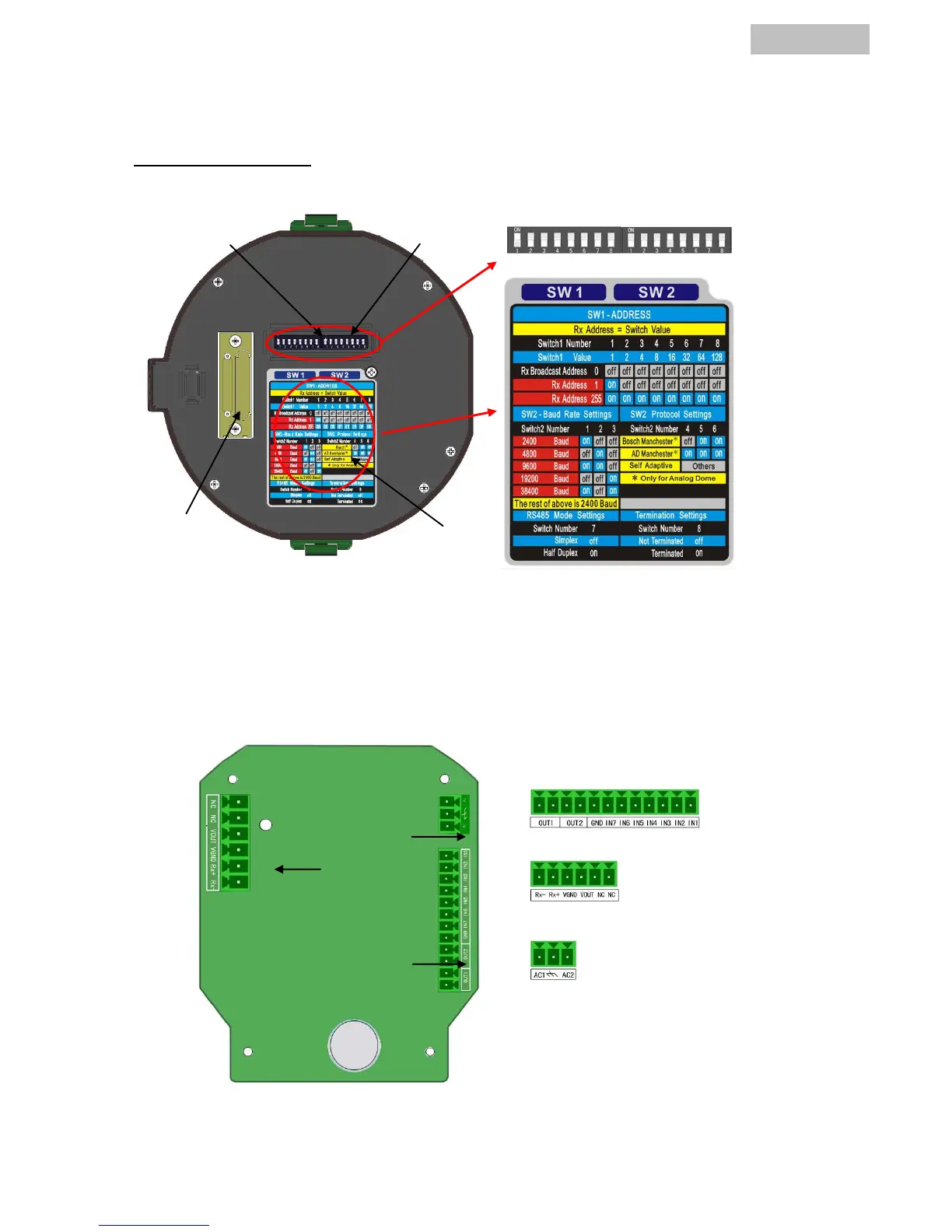

1. Adres DIP-schakelaar 2. Protocol DIP-schakelaar
3. Stekkerverbinding 4. Adres en protocol instellingen
1. Alarm In/Out aansluitingen (7 IN/2 OUT)
2. Videouitgang en RS-485 aansluiting
3. 24 V AC voedingsspanning/aansluiting massa
3
2
1
