Abus TVHD40010 - Ustawianie Kamery; Zakładanie Kabla Wideo; Zasilanie Elektryczne

60
Polski

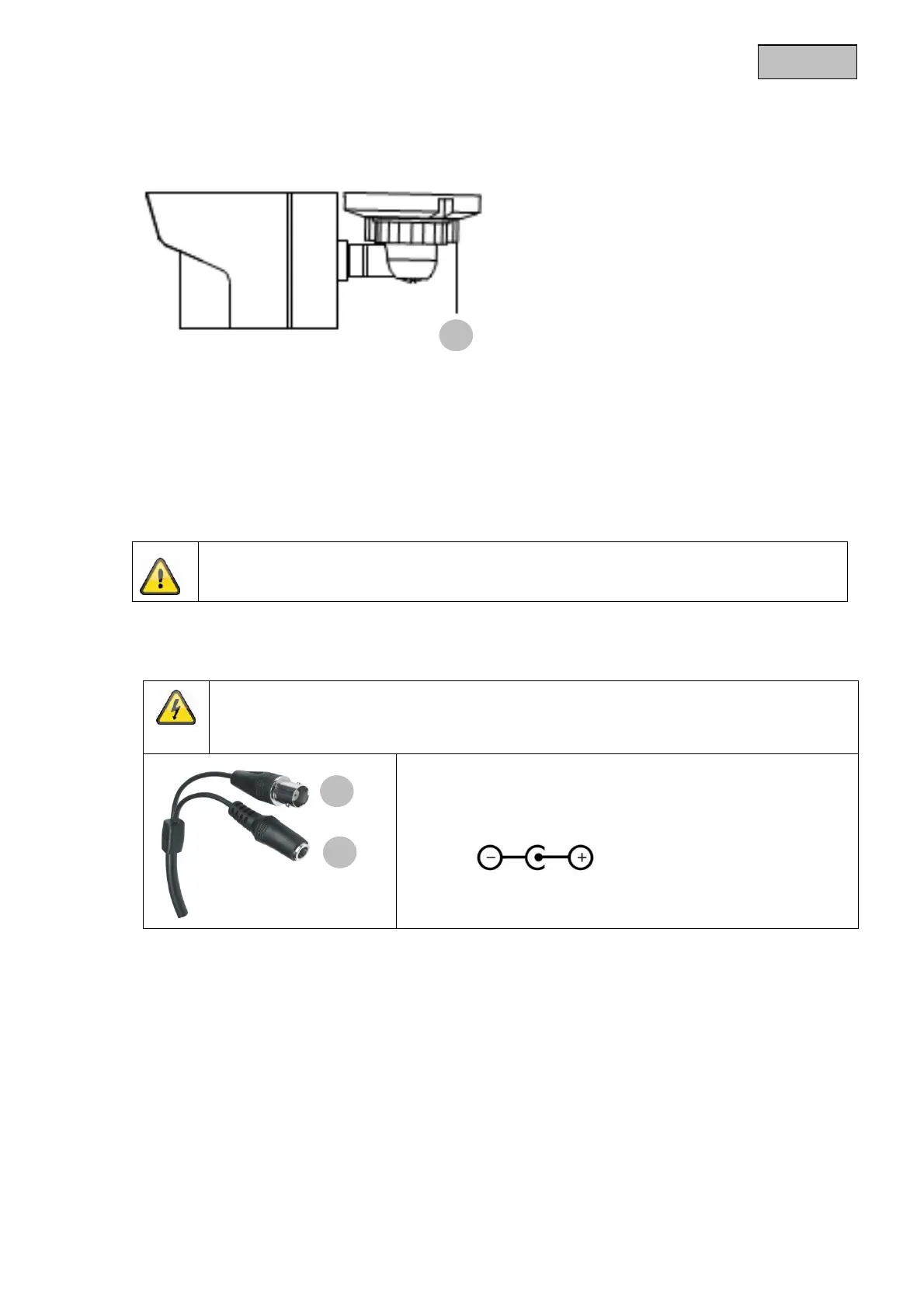

5.2 Ustawianie kamery
Kamerę można ustawiać w 3 osiach.


Obrót: 0° – 360°
Odkręć pokrętło (1), aby ustawić kąt obrotu.
Przechylanie: 0° – 90°
Odkręć pokrętło (1), aby ustawić kąt nachylenia.
Kąt widzenia: 0° – 360°
Odkręć pokrętło (1), aby ustawić kąt widzenia.
Na koniec nie zapomnij przykręcić pokrętła!
5.3 Zasilanie elektryczne
UWAGA!
Przed przystąpieniem do wykonania instalacji upewnij się, czy napięcie sieci jest zgodne z
napięciem znamionowym kamery.
(1) Sygnał wideo (BNC)
(2) Zasilanie napięciowe
12 V DC (5.5 x 2.1 mm)
Kamery są przystosowane do 12 V DC. Podłączając zasilanie, zwróć uwagę na biegunowość. Do
podłączenia przewidziany jest adapter sieciowy (wtyczka okrągła, 5.5 mm x 2.1 mm).
5.4 Zakładanie kabla wideo
Do transferu sygnału wideo z kamery HD-SDI do konwertera/monitora HD-SDI lub nagrywarki HD-SDI
konieczne jest połączenie wyjścia wideo kablem koncentrycznym typu RG6 lub RG59 z wtyczką BNC
(male, męska). Długość kabla do następnego urządzenia nie może przekraczać odpowiednio 80 metrów
(RG59) lub 150 metrów (RG6). W celu zwiększenia zasięgu można zastosować odpowiednie
wzmacniacze regeneracyjne HD-SDI..
