Français

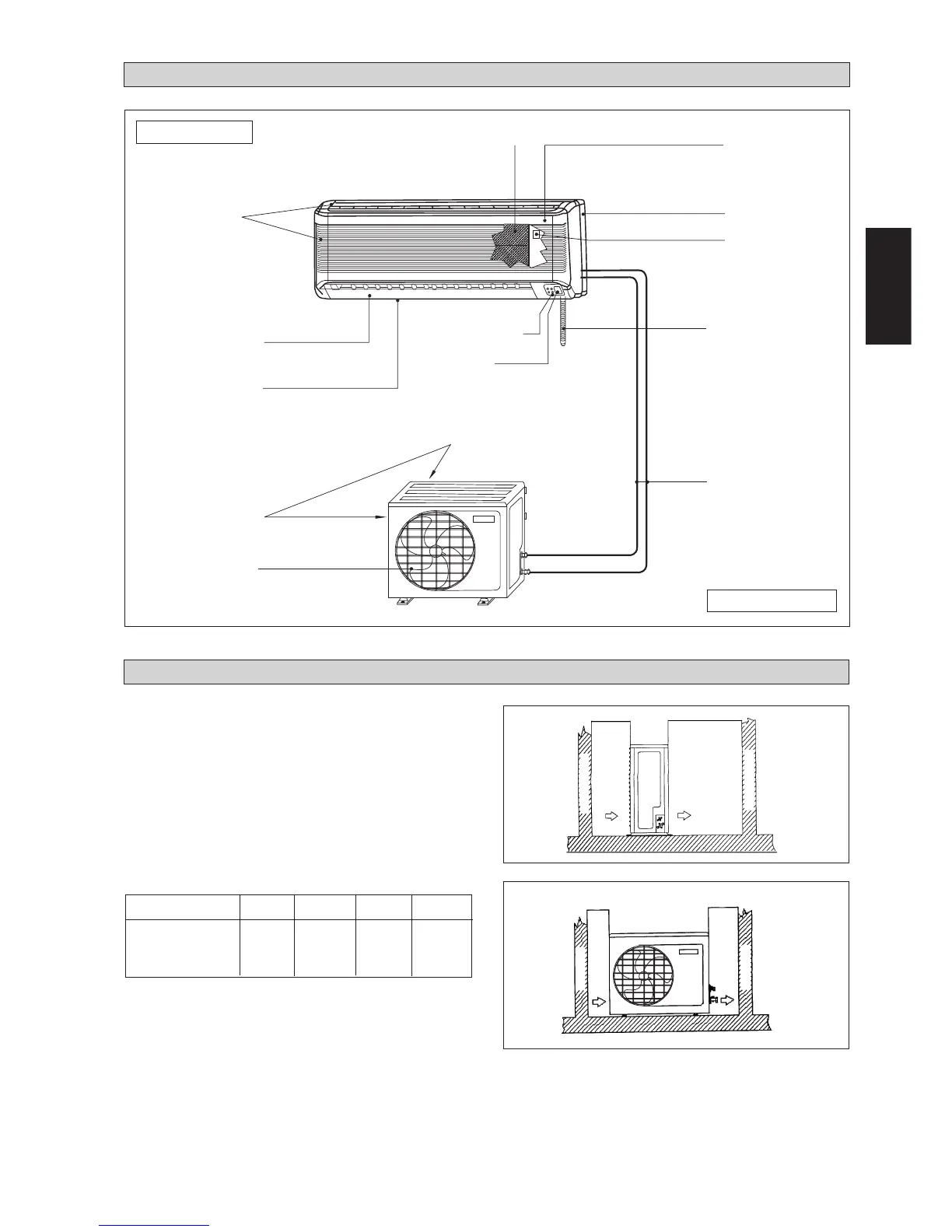

DIAGRAMME D’INSTALLATION
Grilles de reprise d’air
Grilles de Ventilation
Reprise Air
Tuyauteries Frigorifiques
Tuyau D’evacuation
Cadre Avant
Chassis Arriere
Interrupteur ON/OFF
Filtre à air
Récepteur
de Signal
Led de Visualisation
Conduit de ventilation
Unité Extérieure
Unité Intérieure
INSTALLATION DE L’UNITÉ EXTÉRIEURE
Obstacle
L’unité extérieure (ou groupe de condensation) doit être
instalée dans un endroit où aucun obstacle ne doit perturber
la circulation de l’air, aussi bien à l’aspiration qu’au
refoulement du ventilateur (risque de recyclage d’air chaud).
Respecter les dégagements minimum prévus (voir tableau
ci-dessous). Choisir un emplacement le moins exposé
possible à l’ensoleillement; l’entré d’air sur l’unité extérieure
ne devra pas être supérieure à la température ambiante
(maximum 45°C/113°F).
Dégagements minimum
Remarques : En cas d’obstacles de part et d’autre de l’unité
d’une hauteur supérieure à 2 mètres ou toute obstruction d’air
sur le dessus de l’unité, augmenter sensibelment les
dégagements minimum prévus.
Obstacle
Obstacle
Obstacle
A
B
C
D
Refoulement d’air
Reprise Air
Entrée d’air
Refoulement
Entrée d’air
Accès de service
Dimension A B C D
Minimum
Distance, mm 300 1000 300
(Pouce) (11,8) (39,4) (11,8) (19,7)
500
