5-5
Español
Tubo de líquido
Unión

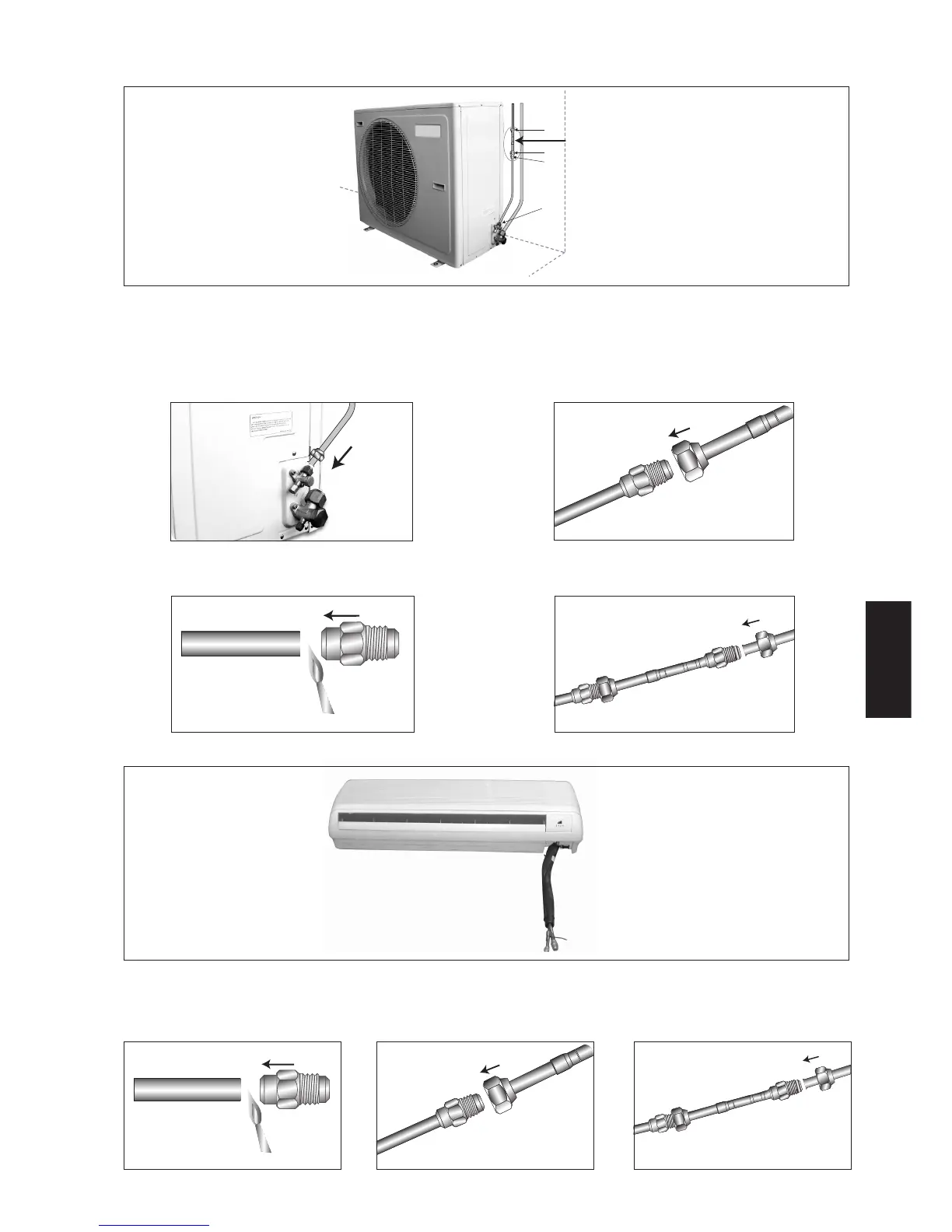

C. Instalación de tubo de orificio en la unidad interior
Unidad Interior
Tubo de orificio
B. Instalación del tubo de orificio de la unidad exterior (donde el espacio de instalación sea limitado)
Paso 4
Paso 3
Paso 2
Paso 1
Tubo de orificio
Si no se puede conectar directamente el tubo de orificio a la válvula de líquidos debido a limitaciones de espacio, se puede
conectar en algún punto del tubo de líquido.
Paso:
1. Abocine el tubo de líquido para conectarlo a la válvula.
2. Empalme una junta “Macho” adicional al tubo de
líquido.
3. Conecte la tuerca “Hembra” del tubo de orificio a la
junta “Macho”.
4. Abocine otro tubo de líquido y conéctelo a la junta
“Macho” del tubo de orificio.
Paso:
1. Empalme una junta “Macho”
adicional al tubo de líquido.
3. Abocine otro tubo de líquido y
conéctelo a la junta “Macho” del
tubo de orificio.
2. Conecte la tuerca “Hembra” del
tubo de orificio a la junta
“Macho”.
Tubo de líquido
Unión
Tubo de líquido
Tubo de orificio
Tubo de líquido
Tubo de orificio
Tubo de líquido
Tubo de orificio
Tubo de líquido
Tubo de orificio
