5-7
Español
Llave De tuercas
Llave Dinamométrica
Tubería De Interior
Junta Abocinada
Tubo Abocinado

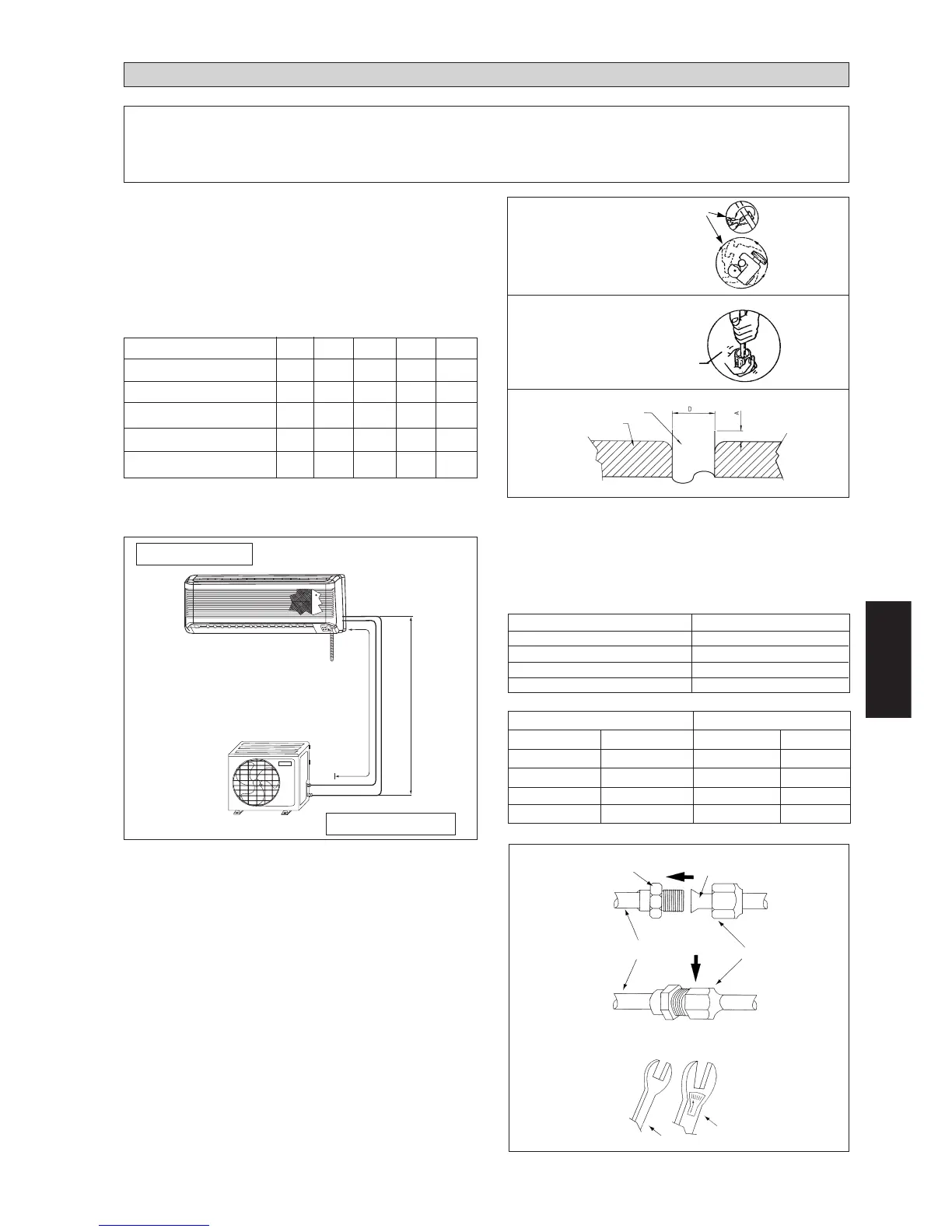

Longitud y elevación de la tubería
Si la tubería es demasiado larga, tanto la capacidad como la
fiabilidad de la unidad disminuirán. A medida que aumenta el
número de curvas, aumenta la resistenci al flujo de refrigerante,
reduciéndose por lo tanto la capacidad de enfriamiento, lo cual
puede resultar en un compresor defectuoso. Siempre escoger
el camino más corto posible y seguir la recomendación tal
como se indica en la siguiente tabla:
TUBERÍA DE REFRIGERANTE
Unidad Exterior
Unidad Interior
Corte del tubo de cobre
Instalación de tuberías
•
No use tuberías de cobre dañadas o contaminadas. No se deben
retirar los tapones de plástico y caucho, las tuercas de latón de las
válvulas, accesorios, tuberías y serpentines hasta que se esté listo
para conectar las líneas de succión o de líquido a las válvulas o
accesorios.
•
Si fuese necesario efectuar alguna soldadura, asegúrese de hacer
circular el gas nitrógeno por el serpentín y las juntas durante la
realización de la soldadura. Esto evitará la formación de hollín en
las paredes interiores de las tuberías de cobre.
•
Corte el tubo de conexión con un cortatubos.
•
Retire las rebabas de los bordes cortados de las tuberías con un
extractor. Ponga el extremo de la tubería hacia abajo para evitar
que los fragmentos metálicos de las rebabas entren en la tubería.
•
Inserte las tuercas abocinadas, montadas sobre las partes de la
conexión tanto de la unidad de interior como de la unidad de
exterior, en las tuberías de cobre.
•
Abocine el tubo con largura extra por encima de la herramienta
de abocinar como se muestra en el cuadro.
•
El borde abocinado debe estar plano, sin grietas ni rasguños.
! Cuidado
En la unidad de resfriamiento WM301 se utiliza un orificio como dispositivo de dilatación. Eso està fijado a la cañería
del aire de la unidad interior.
Conexión de las tuberías a las unidades
• Alinee el centro de la tubería y apriete suficientemente
la tuerca abocinada con los dedos.
• Finalmente, apriete la tuerca abocinada con la llave
dinamométrica hasta que la llave haga “clic”.
L
H
Observación: El refrigerante precargado en la unidad de
exterior está previsto para una longitud de
tubería de 7,62m/25ft.
Tuerca Abocinada
Modelo 07/10 15 20 25 30
Longitud máxima, m (ft), L
12
(39,4)
12
(39,4)
15
(49,2)
15
(49,2)
35
(114,8)
Elevación máxima m (ft), H 5 (16,4) 5 (16,4) 8 (26,2) 8 (26,2) 15 (49,2)
N° máx. de curvas 10 10 10 10 10
Tamaño de la tubería de líquido 1/4" 1/4" 1/4" 3/8" 3/8"
Tamaño de la tubería de gas 3/8" 1/2" 5/8" 5/8" 5/8"
Tamaño de la Tubería mm / (in) Par Nm / (Ft-lb)
12,7 (1/2) 55 (40,6)
15,88 (5/8) 65 (48,0)
6,35 (1/4) 18 (13,3)
9,53 (3/8) 42 (31,0)
Ø Tubo, D A (mm)
Pulgada mm Pulgada Rigido
1/4" 6,35 1,3 0,7
3/8" 9,52 1,6 1,0
1/2" 12,70 1,9 1,3
5/8" 15,88 2,2 1,7
Retirar las Rebabas
Tubo de Cobre
Bloque de Estampar
