Matériau isolant
(alimentation du site)
Bande aluminium
(alimentation du site)
Bande aluminium
(alimentation du site)
Sortie d’air
Entrée d’air
Consulter
le dessin
détaillé A
Alimentation du site
Rondelle pour le support de crochet
(joint)
Serrer
Dessin détaillé A
L’unité intérieure doit être installée de façon à ce qu’il n’y ait
aucun court circuit de l’air d’évacuation froid. Respectez les
dégagements minimums. Ne pas installer l’unité intérieure dans
un emplacement où elle peut être exposée à la lumière directe du
soleil. L’emplacement doit convenir aux tuyauteries et vidange et il
faut prévoir une assez grande distance entre une porte et l’unité.
Montage dissimulé dans le plafond
Utilisez le crochet fourni avec l’unité.
Veillez à ce que le plafond soit suffisamment résistant pour
soutenir le poids.
•
•
Distance centrale de l’axe (consulter le schéma ci-dessous)
Laisser un espace libre pour faciliter la maintenance et obtenir
un flux d’air optimal, comme indiqué sur le schéma.

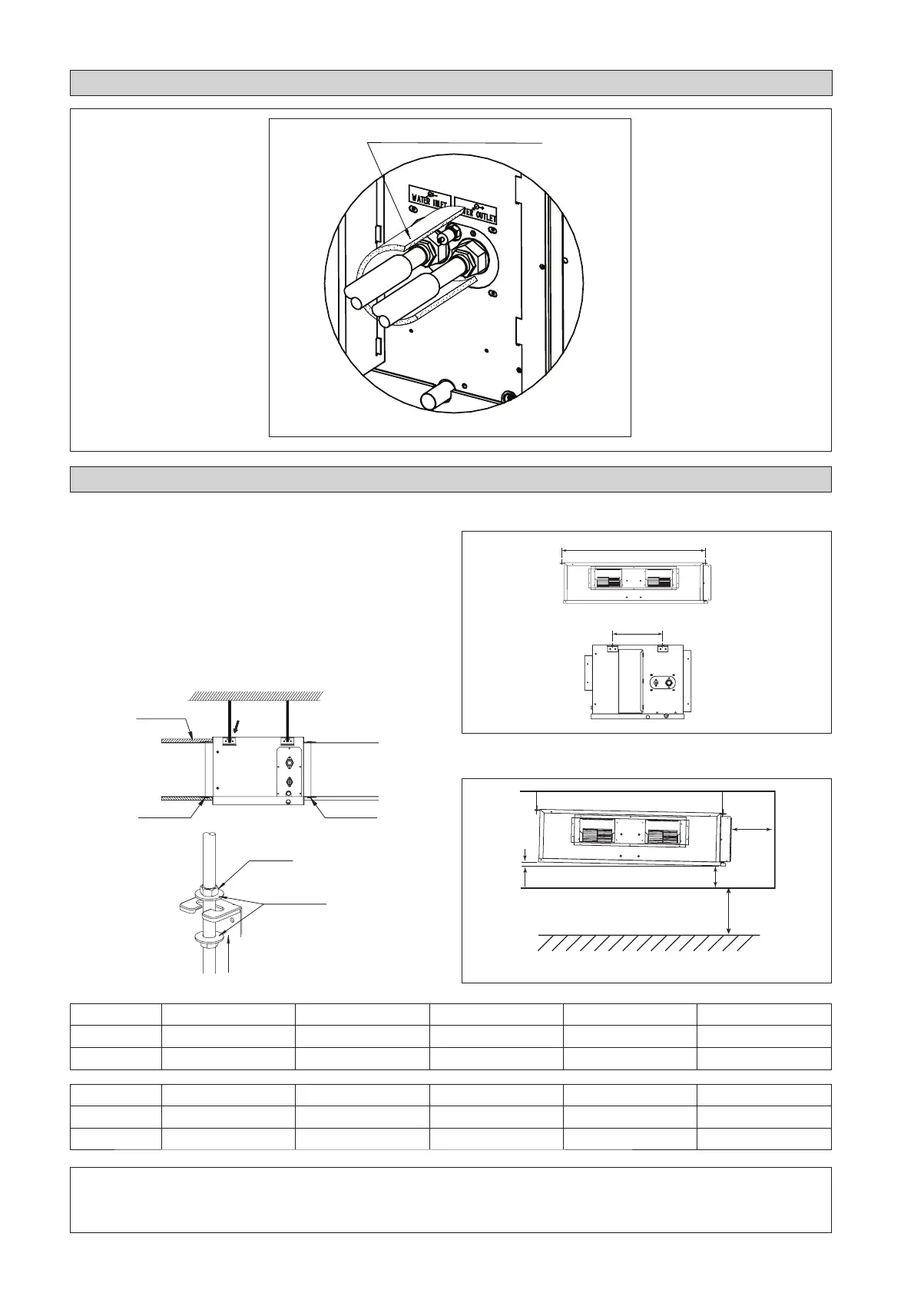

DIAGRAMME D’INSTALLATION
! AVERTISSEMENT
N’installez pas l’unité, intérieure comme extérieure, à une altitude supérieure à 2000m.
300mm* ou plus
300mm
ou plus
10mm
* Peut être inférieur à 300mm si le plafond est amovible.
Sol
2300mm ou plus
Plafond
A
L
CC CC10CW CC15CW CC20CW CC25CW CC28CW
A (mm) 741 881 1041 1176 959
L (mm) 225 225 225 225 339
CC CC30CW CC38CW CC40CW CC50CW CC60CW
A (mm) 956 1264 1076 1326 1526
L (mm) 266 401 266 266 266
BANDE DE LIÈGE TOTALEMENT ISOLÉE
ISOLATION DES TUYAUTERIES D’EAU GLACÉE
INSTALLATION DE L’UNITÉ INTÉRIEURE
