35
DEUTSCH
Mod. 5300 SB
Mod. 5850 SCH

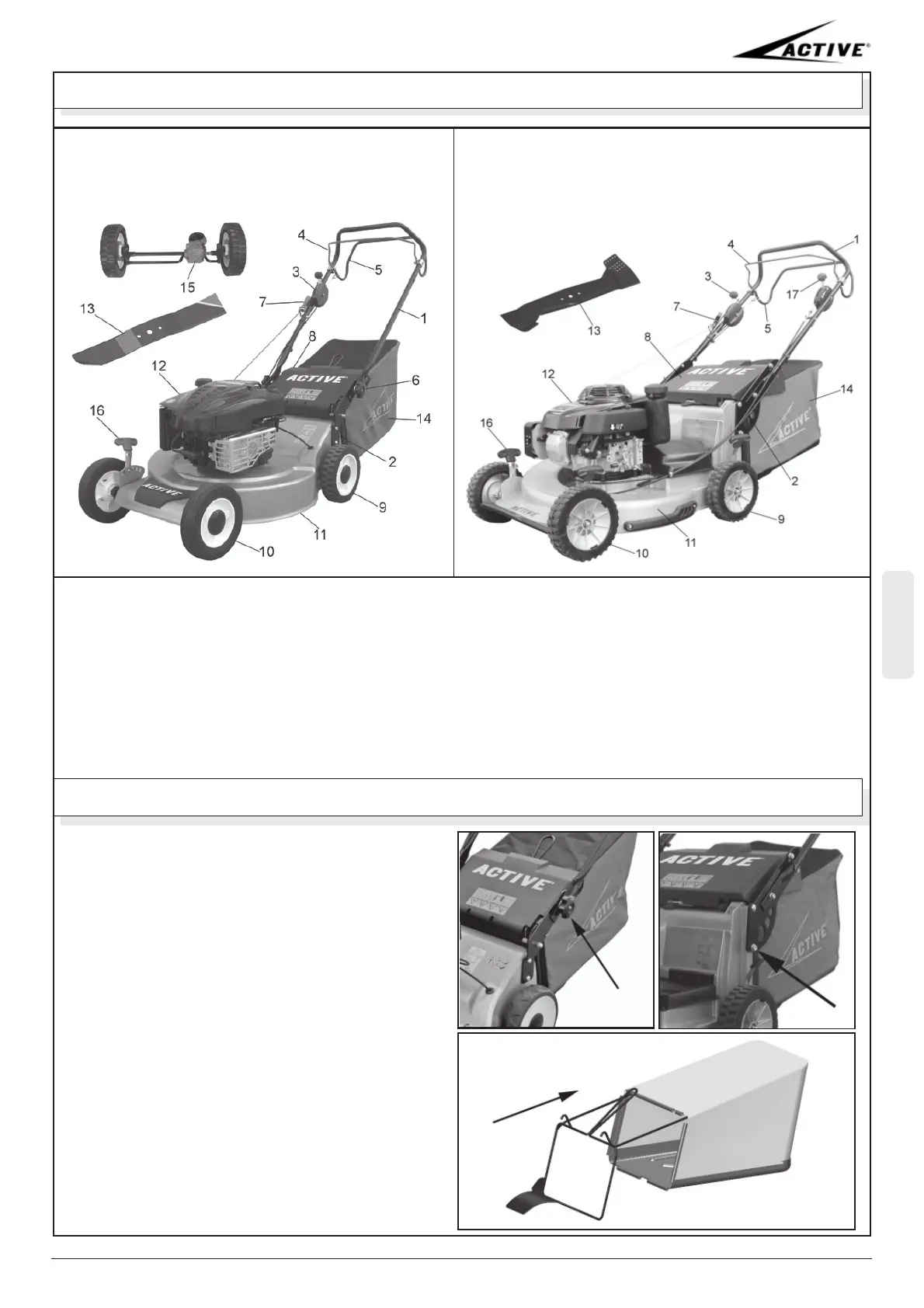

3) TEILE BESCHREIBUNG
1 - Lenker
2 - Lenkerbefestigung
3 -
Gashebel
4 - Bremshebel
5 - Antriebshebel
6 - Lenkerbefestigung
7 - Startergriff
8 - Deflektor
9 - Hinterrad
10 -
Vorderrad
11 - Gehäuse
12 - Motor
13 - Messer
14 -
Korb
15 - Zugkraft
16 - Hebel Schnitthöhenverstellung
17 -
Variomatikhebel
4)
MONTAGE
Eröffnet der Mäher, sichern Sie den Lenker
mit den Knöpfen. Für 5800 Modelle mit
festen Lenker, die Schrauben.
Montieren Sie den Fangsack, indem Sie
das Eisengestell in den Sack schieben,
wobei sich der Griff außerhalb befinden
muss. Die Kunststofffläche muss nach unten
montiert werden.
Befestigen Sie die 4 Seiten des Sackes am
gestell, indem Sie die Kunststoffhülle über
die Stäbe des Gestelles ziehen.
