Actulux BVT IP40 - Smoke Detector; Thermal Differential Detector

8
Smoke Detector / Heat Detector
detection of re

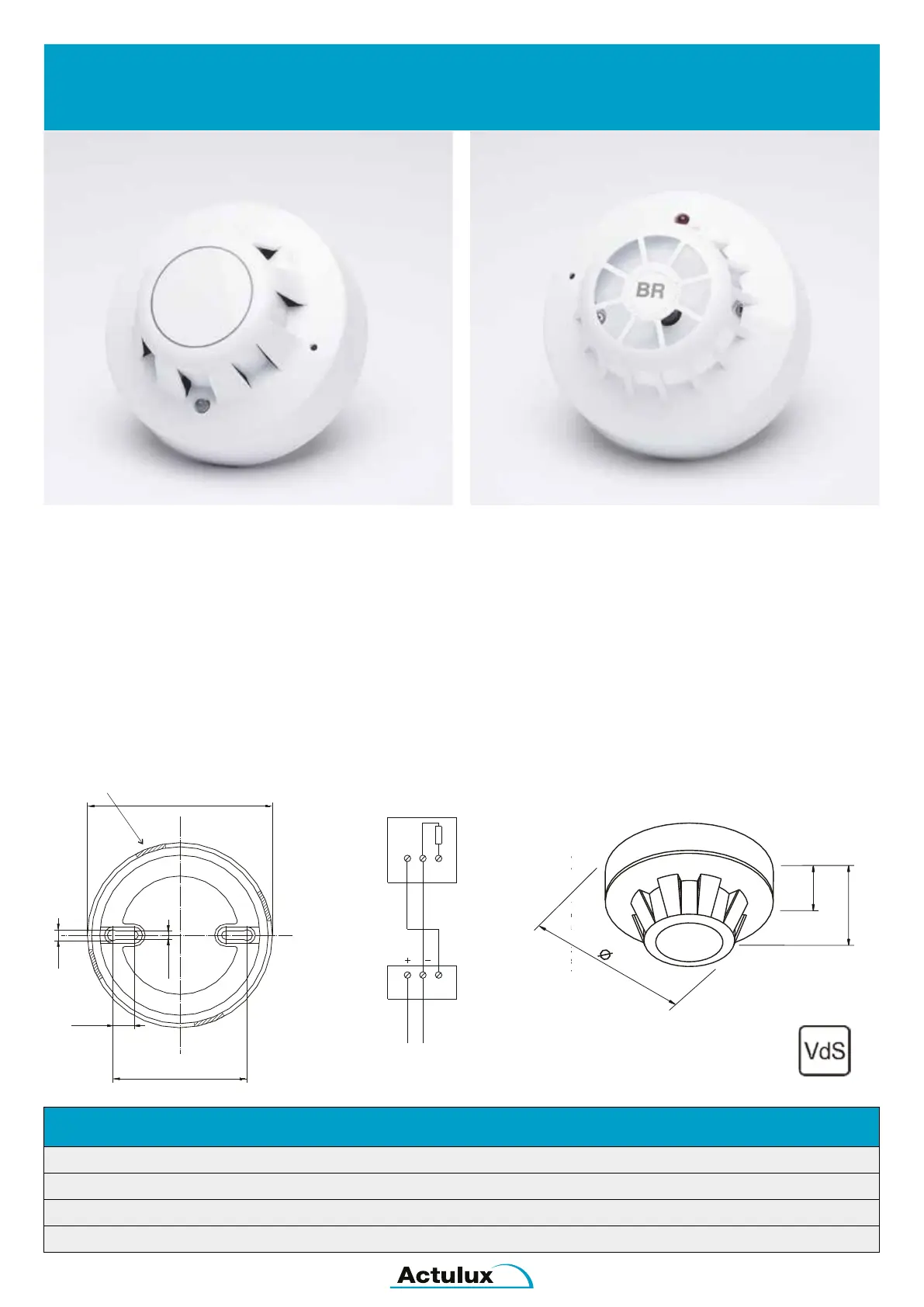

SMOKE DETECTOR
Smoke detector for early re detection with visual “release”
display. The smoke detector is including mounting base
and installation must always be horizontally beneath the
ceiling.
If automatic detectors are used, the end module
must be dismantled from connection terminal 4 and 5 at
WSC 3xx or connection teminal 15 and 16 at WSC 4xx and
mounted in the last/only smoke detector. The end module
should only be mounted here if smoke detectors are not
mounted.
THERMAL DIFFERENTIAL DETECTOR
Thermal Differential Detector for early re detection.
Alarm release in case of fast temperature increase.
Max. 75
o
C with visual “release” display, including
mounting base.
FEATURES
Connection voltage: 24V DC
Current consumption (rest): 0.1 mA
Colour: White
Operating temperature: -20
o
to 60
o
C
CABLE OUTLET ELECTRICAL CONNECTION
Approval no.: G200017
Varmedifferential-melder WSA 310 (Apollo 55000-127)
