MONTAGEANLEITUNG

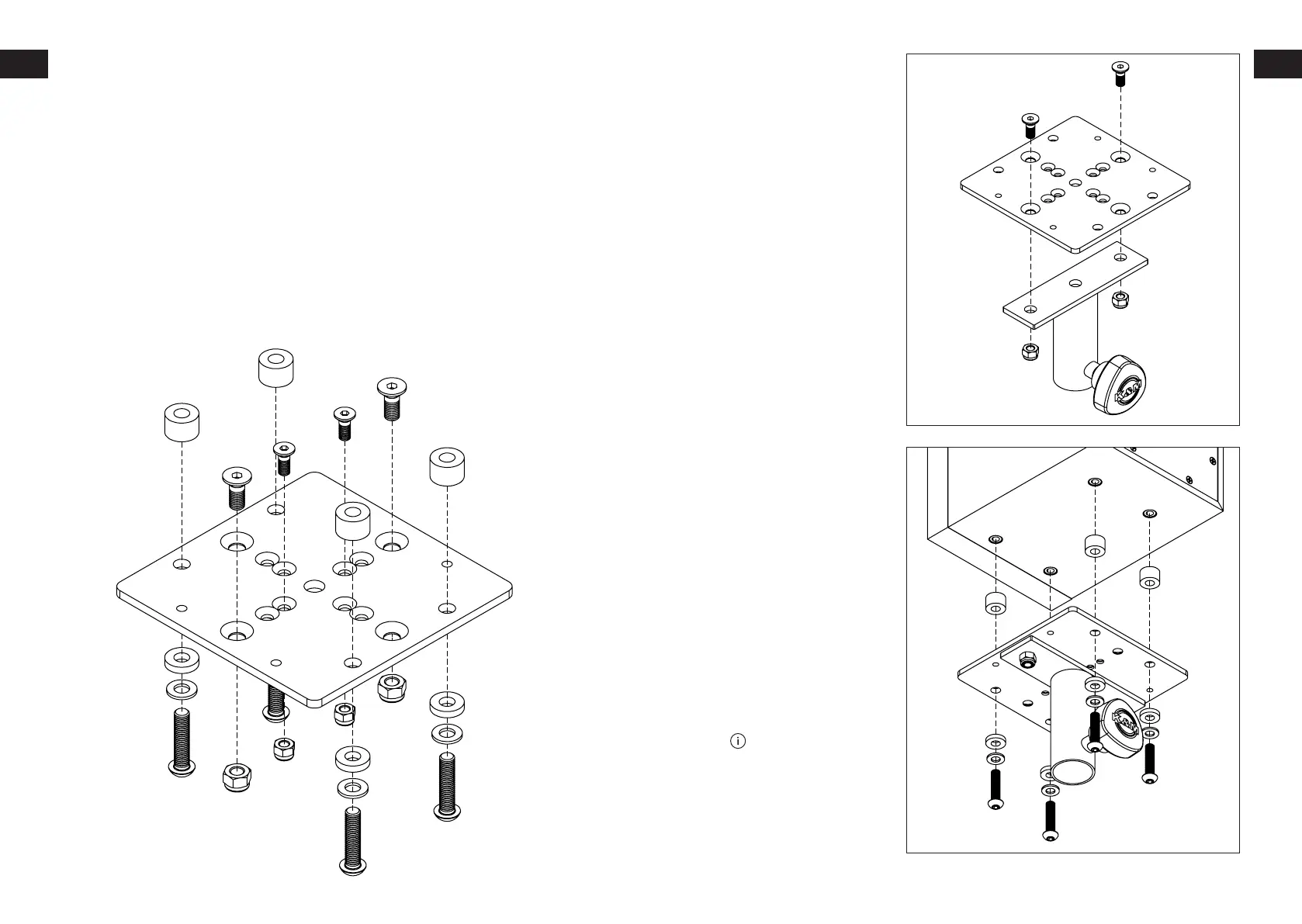

Bringe zuerst die ADAM Audio A-Serie Montageplatte an dem Stativ oder der Halterung
des Drittanbieters an. Berücksichtige auch die Bedienungsanleitung des Stativs oder der
Halterung, sowie die Zeichnungen unten.
Erst wenn die ADAM Audio A-Serie Montageplatte sicher am Stativ oder der Halterung des
Drittanbieters befestigt ist, kann der Lautsprecher montiert werden. Dafür sind nur die
mitgelieferten Schrauben zu verwenden.
→ Alle in den Zeichnungen gezeigten Schrauben sollten verwendet werden. Verwende
ausschließlich die im Lieferumfang enthaltenen Schrauben.
→ M6-Schrauben mit einem Drehmoment von 10 Nm anziehen.
→ M8-Schrauben mit einem Drehmoment von 10 Nm anziehen.
→ Die Montage der A-Serie Lautsprecher ist nur in einer Ausrichtung möglich und wird durch die
Gewindeeinsätze auf der Produktunterseite festgelegt. Diese entspricht auch der empfohlenen
Ausrichtung des Lautsprechers.
①
②
D
D
F
F
F
F
B
B
I
I
H
H
G
G
G
C
C
E
E
Siehe Seite 26 für
Kompatibilitätsbeispiele
unter Verwendung
verschiedener Stative
oder Halterungen von
Drittanbietern.
①
②
D
D
E
E
G
G
G
G
H
H
H
H
I
F
F
F
F
I
I
I
