Comience el ensamblaje colocando todas las piezas en el suelo. Los brazos
son más fáciles de ensamblar si los ensambla primero, antes de fijarlos al
cuerpo de la lámpara.
1. Ensamble los brazos de arco (A), (C) y (D) colocando el tubo de arco
superior en el tubo de arco inferior y asegurando cada brazo apretando cada
junta de collar metálico (B). Simplemente deslice la junta (B) sobre el tubo
roscado y atorníllela para apretarla. Si tiene problemas aquí, levante
ligeramente la parte superior del brazo para aliviar la tensión en la
articulación mientras atornilla las piezas..
Atención: asegúrese de alinear la consistencia de la curva en el brazo. No
aprietes completamente las juntas del collar metálico todavía. De esta
manera, cuando coloques los brazos en la base más tarde, podrás conseguir
que las curvas de los brazos sean perfectas y luego apretar las
articulaciones..
2. El tornillo (F) viene preensamblado al tubo. Antes de colocar la pieza (D)
en el tubo, desenrosque este tornillo (F).
3. Coloque el tubo curvo (D) en el tubo (G), luego apriételo con los tornillos
hexagonales (F) usando la llave Allen (E).
Nota: La lámpara de arco debe mirar hacia adelante c
on el brazo
extendido sobre la base (consulte el diagrama a continuación). Ahora
puede asegurarse de que las curvas del brazo estén alineadas y las
uniones apretadas.
4. Enrosque los tubos (G), (H) y (I) juntos hasta que queden apretados.
5. Retire el casquillo (L) de la base y deséchelo.
6. Inserte el tubo (I) en la arandela (J), la base (L) y la arandela (M), luego
apriételo con la tuerca (N) usando la llave (O).
7. El anillo de la boquilla (Q) viene preensamblado en la boquilla. Antes de
colocar la pantalla en la boquilla, desenrosque el anillo.
8. Coloque la pantalla (P) en el soporte de la boquilla y enrosque el anillo (Q)
hasta que quede apretado para fijar la pantalla.
9. Instale la bombilla (R) antes de colocar el difusor (S).
INFORMACION GENERAL DEL PRODUCTO:
Este producto es adecuado sólo
p
ara lugares secos.
---------------------------------------------------------------
INSTRUCCIONES IMPORTANTES DE SEGURIDAD:
Esta lámpara portátil tiene un enchufe polarizado (u
na paleta es más ancha
que la otra), función de seguridad que reduce el riesgo de una descarga
eléctrica. Este enchufe encajará en un tomacorriente polarizado en un sólo
sentido. Si el enchufe no entra completamente en el tomacorriente, invierta
el enchufe. Si aún así no encaja, llame a un electricista calificado. Nunca
use un cable de extensión a menos que el enchufe pueda insertarse por
completo. NO MODIFICAR EL ENCHUFE.
----------------------------------------------
T
IPO DE BOMBILLA: Bombilla tipo A de 100 Vatios máximo (bombilla no
incluida).

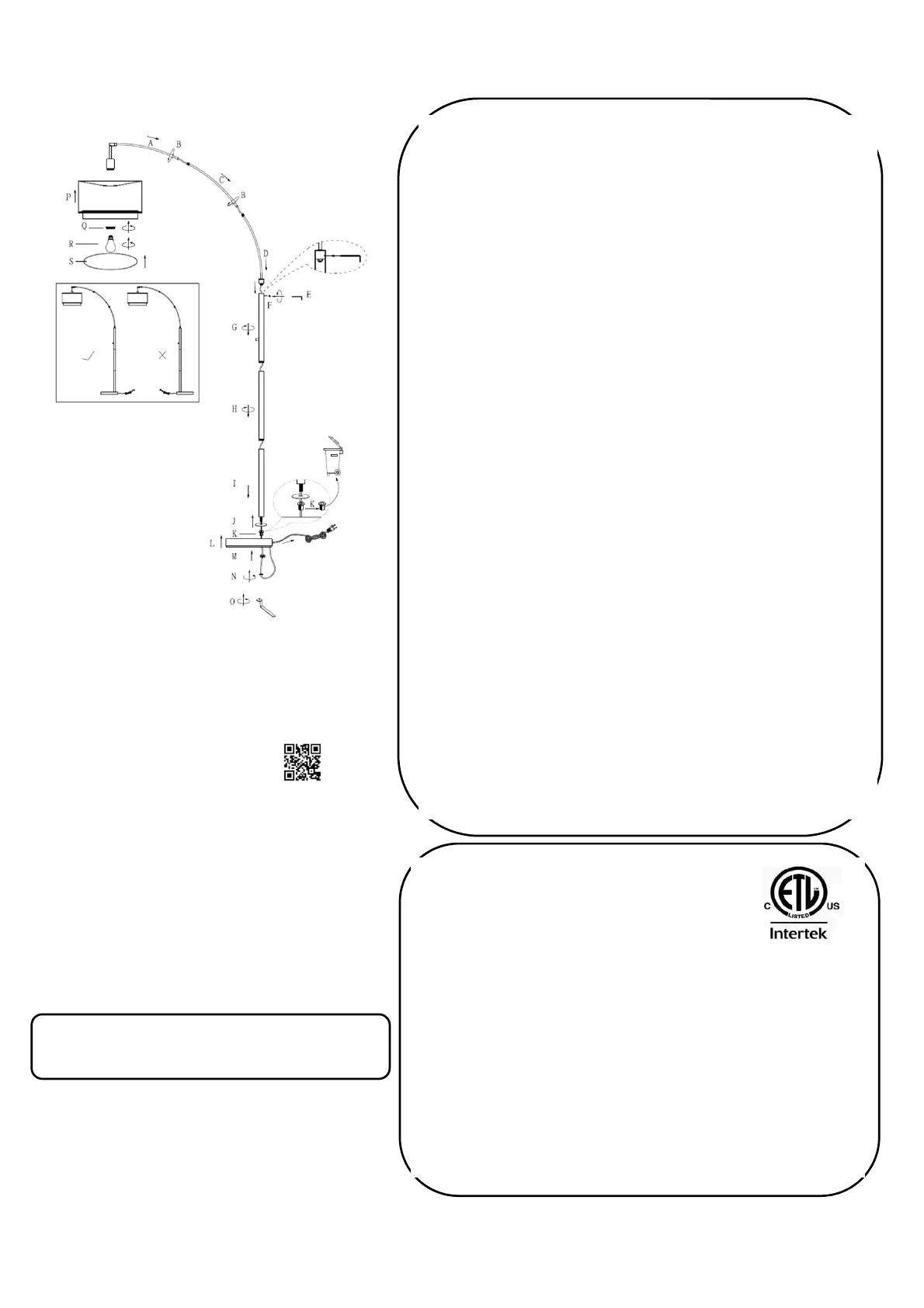

DIAGRAMA DE LAS PARTES:
(1)* Llave Allen (E) (1)* Llave Inglesa (O)
Visite nuestro sitio web o escanee el código QR
para ver un vídeo sobre el montaje de nuestros
brazos sin herramientas, pendientes de patente.
