ADF LINEA 100 - Page 13

13

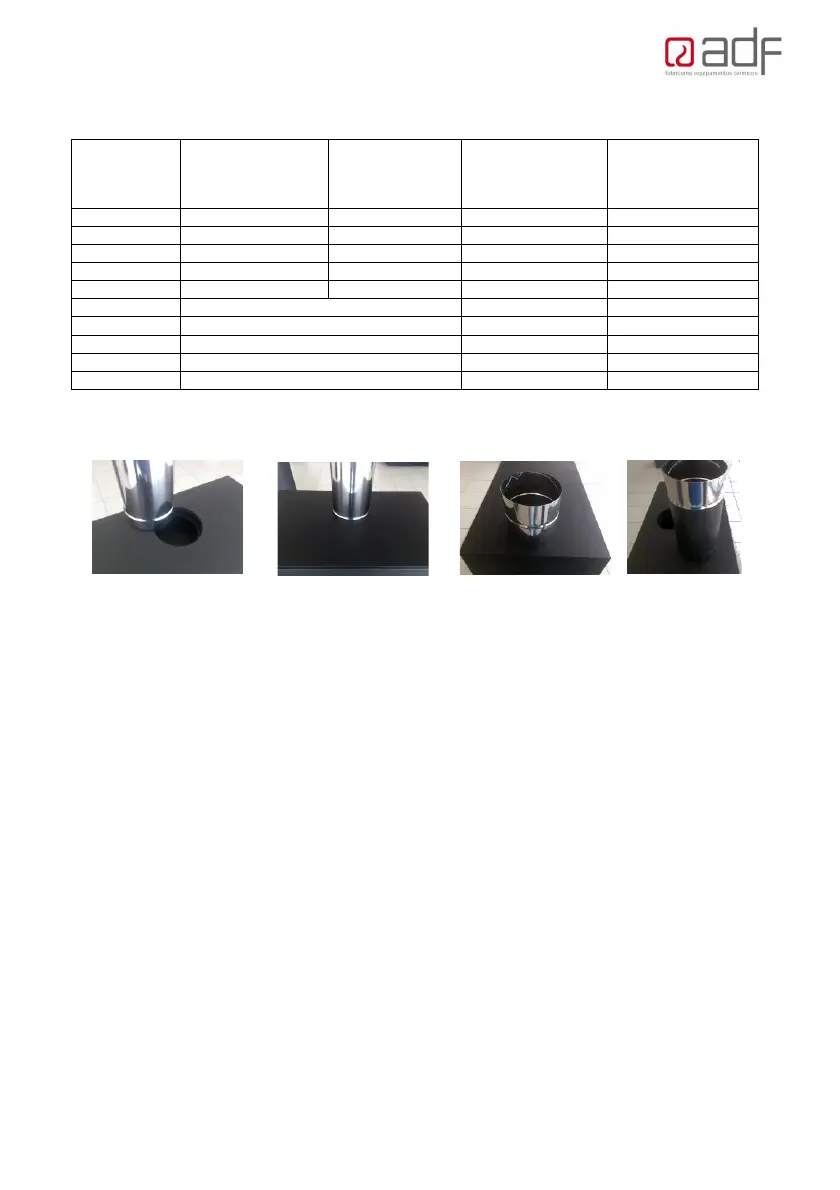

Dimensões (Largura x Altura x Profundidade em mm):
Modelo/versão
Dimensões
Dimensões c/
ventiladores
Dimensões mínimas
de encastramento a
materiais não
combustiveis
Dimensões mínimas
de encastramento
com ventiladores
Ins. 70
692 x 465 x 450
692 x 565 x 450
702 x 470 x 480
702 x 565 x 480
Ins. 85
832 x 465 x 450
832 x 565 x 450
842 x 470 x 480
842 x 565 x 480
Ins. 100
1012 x 465 x 450
1012 x 565 x 450
1022 x 470 x 480
1022 x 565 x 480
Ins. 85 Duo
832 x 465 x 550
832 x 565 x 550
842 x 470 x 560
842 x 565 x 560
Ins. 100 Duo
1012 x 465 x 550
1012 x 565 x 550
1022 x 470 x 560
1022 x 565 x 560
SL 70
692 x 865* x 450
-
-
SL 85
832 x 865* x 450
-
-
SL 100
1012 x 865* x 450
-
-
SL 85 Duo
832 x 865* x 550
-
-
SL 100 Duo
1012 x 865* x 550
-
-
* Altura com compartimento inferior/Pé
Sistema anti-condensação
1. Encaixar extremidade de diâmetro menor (macho) da tubagem no orifício do equipamento e na
outra extremidade terá diâmetro maior (fêmea)
2. Se desejar encaixar acessórios de instalação (ex: chapéu) que utilizem diâmetro maior (fêmea)
utilizar união para converter diâmetro
Algumas das normas vigentes mais i mpo r t an t e s :
• EN 13384-1:2015 - Chaminés – Métodos de cálculo da dinâmica termica e de fluência - Parte 1: Chaminés
para um aparelho
• EN 1857:2003+A1:2008 - Chaminés – Componentes - Tubos
• EN 1457-1:2012 – Chaminés - Tubos de barro/ cerâmicos - Requerimentos e métodos de teste
• EN 1457-2:2012- Chaminés – Tubos de barro/ cerâmicos - Requerimentos e métodos de testes
• EN 13069: 2005 - Chaminés – Paredes exteriores de barro/ cerâmicos para sistemas de chaminés -
Requerimentos e métodos de testes
• EN 13063: 2005 - Sistemas de chaminés com tubos de barro/ cerâmicos - Parte 1: Requerimentos e métodos
de testes de resistência à fuligem
• EN 12446: 2011 - Chaminés – Componentes - Elementos de betão em paredes exteriores
• EN 1443: 2003 - Chaminés – Requerimentos gerais
• EN 1856-1: 2009 - Chaminés – Requerimentos para chaminés de metal - Parte 1: Produtos para sistemas de
chaminés
• EN 1856-2: 2009 - Chaminés – Requerimentos para chaminés de metal - Parte 2: Tubos e uniõess;
