ADF LINEA 100 - Page 43

43

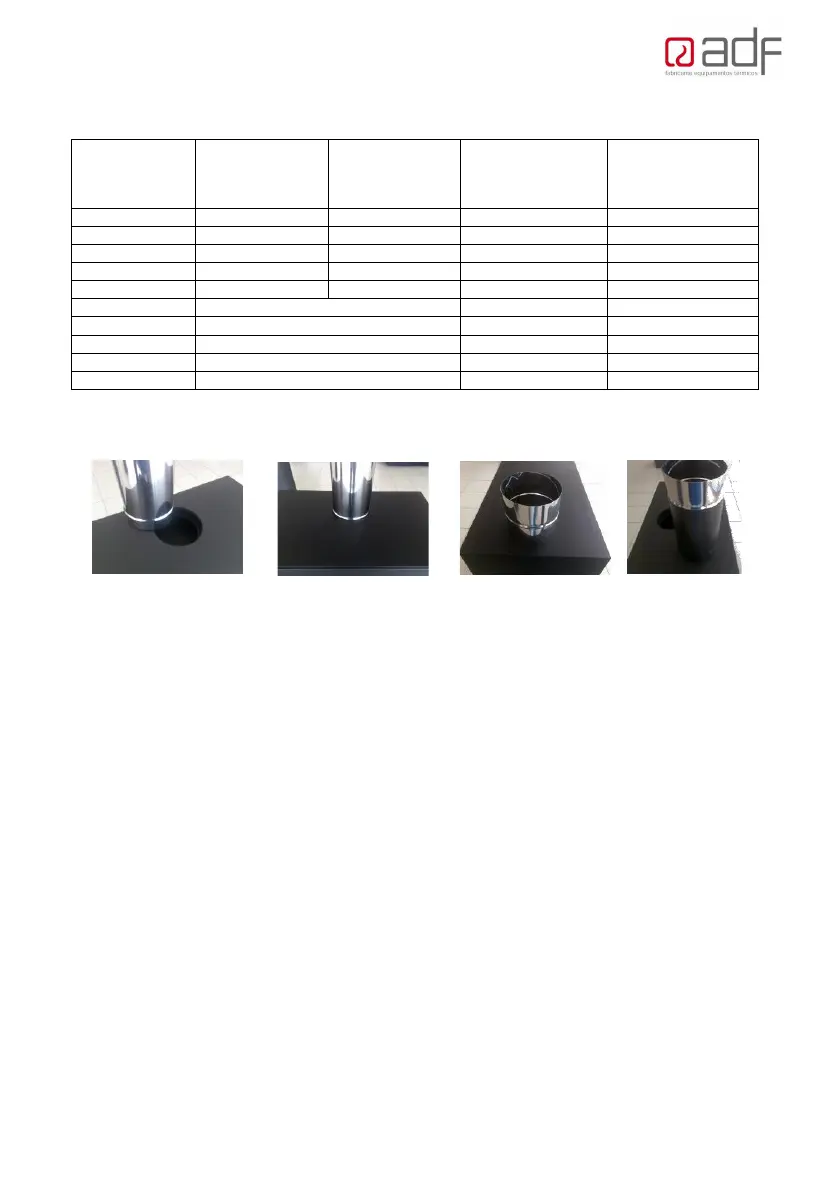

Dimensiones (Anchura x Altura x Profundidad en mm):
Modelo / Versión
Dimensiones
Dimensiones con
ventiladores
Dimensiones mínimas
de empotramiento a
materiales no
combustibles
Dimensiones mínimas
de empotramiento
con ventiladores
RC 70
692 x 465 x 450
692 x 565 x 450
702 x 470 x 480
702 x 565 x 480
RC 85
832 x 465 x 450
832 x 565 x 450
842 x 470 x 480
842 x 565 x 480
RC 100
1012 x 465 x 450
1012 x 565 x 450
1022 x 470 x 480
1022 x 565 x 480
RC 85 DUO
832 x 465 x 550
832 x 565 x 550
842 x 470 x 560
842 x 565 x 560
RC 100 DUO
1012 x 465 x 550
1012 x 565 x 550
1022 x 470 x 560
1022 x 565 x 560
SL 70
692 x 865* x 450
-
-
SL 85
832 x 865* x 450
-
-
SL 100
1012 x 865* x 450
-
-
SL 85 DUO
832 x 865* x 550
-
-
SL 100 DUO
1012 x 865* x 550
-
-
* Altura con compartimiento inferior / pie
Sistema anti-condensación
1. Enchufe extremo de diámetro menor (macho) de la tubería en el orificio del equipo y en el otro
extremo tendrá diámetro mayor (hembra)
2. Si desea acoplar accesorios de instalación (por ejemplo, sombrero) que utilizan mayor diámetro
(hembra) utilizar unión para convertir el diámetro
Algunas de las normas vigentes más importantes :
• • EN 13384-1: 2015 - Chimeneas - Métodos de cálculo de la dinámica termica y de fluencia - Parte 1:
Chimeneas para un aparato
• EN 1857: 2003 + A1: 2008 - Chimeneas - Componentes - Tubos
• EN 1457-1: 2012 - Chimeneas - Tubos de barro / cerámicos - Requerimientos y métodos de prueba
• EN 1457-2: 2012- Chimeneas - Tubos de barro / cerámicos - Requerimientos y métodos de prueba
• EN 13069: 2005 - Chimeneas - Paredes exteriores de barro / cerámicos para sistemas de chimeneas -
Requerimientos y métodos de prueba
• EN 13063: 2005 - Sistemas de chimeneas con tubos de barro / cerámicos - Parte 1: Requerimientos y métodos
de prueba de resistencia al hollín
• EN 12446: 2011 - Chimeneas - Componentes - Elementos de hormigón en paredes exteriores
• EN 1443: 2003 - Chimeneas - Requerimientos generales
• EN 1856-1: 2009 - Chimeneas - Requerimientos para chimeneas de metal - Parte 1: Productos para sistemas de
chimeneas
• EN 1856-2: 2009 - Chimeneas - Requerimientos para chimeneas de metal - Parte 2: Tubos y uniones;
