3. INSTRUCTIONS D’ASSEMBLAGE, DE GONFLAGE ET DE DÉ-
GONFLAGE
La proue et la poupe du kayak AdvancedFrame sont dotées d’un cadre rigide qui améliore sa
performance.
3.1 ASSEMBLAGE

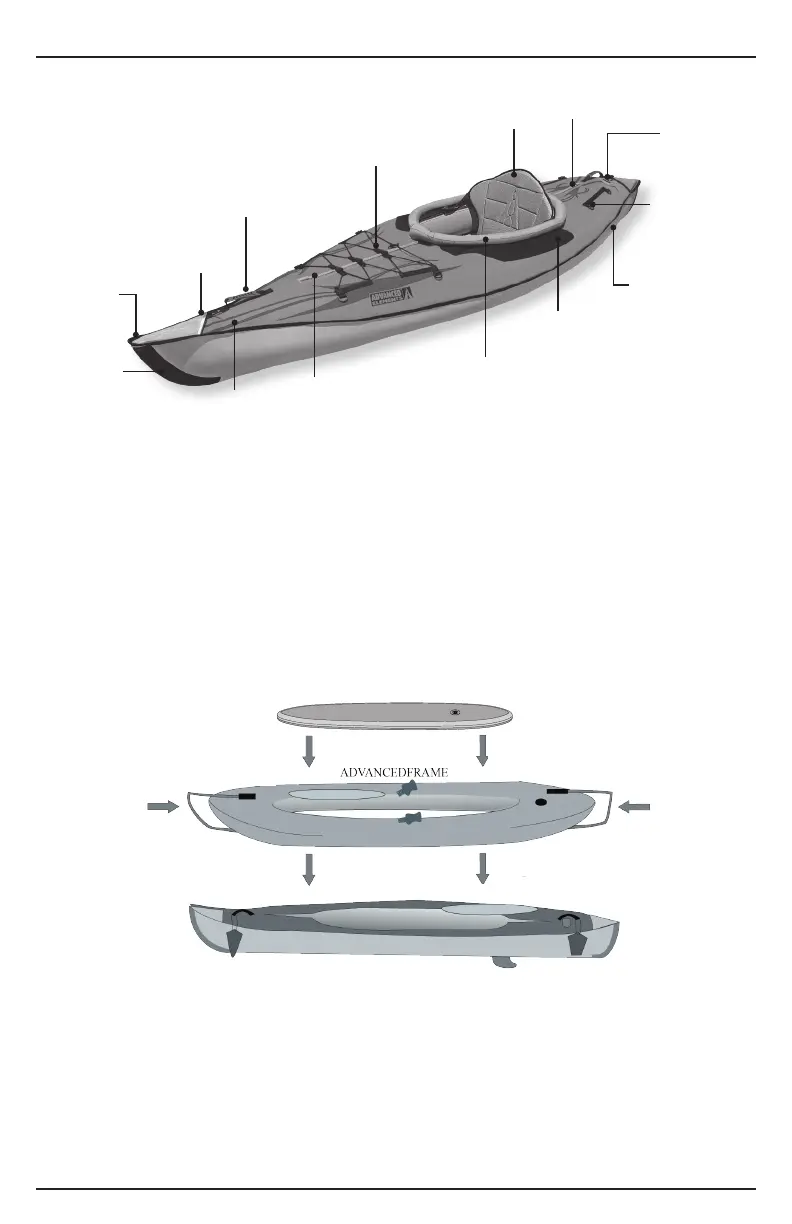

L’illustration ci-dessous montre l’assemblage général du kayak. Votre kayak a été préassemblé en
usine. Vous n’avez qu’à xer le siège réglable.
1. Votre kayak AdvancedFrame a été préassemblé en usine. Toutefois, si vous le démontez, vous
devrez insérer les membrures en aluminium de proue et de poupe dans les fentes des sangles
de l’enveloppe du tube AdvancedFrame (lorsque le kayak est dégoné).
2. Placez l’AdvancedFrame (avec les membrures installées) dans le revêtement extérieur, en vous
assurant que la valve à air est à la verticale et à l’arrière de l’embarcation, et qu’elle est alignée
sur l’ouverture de l’enveloppe extérieure. Les chambres 1 et 2 sont des chambres distinctes,
Cordage élastique
pour gréement du pont
Siège à dossier
haut réglable
Compartiment
de rangement
Poignée de transport
en caoutchouc moulé
Coutures
soudées
Coutures
renforcé à
la proue
Proue et
poupe à bord
dur
Confection
multicouche
durable
Fermeture
à glissière
Hiloire gonable
pour xation de la
jupee
Protège-pagaie
en néoprène
Aileron de
direction
Anneaux
d’arrimage
en D
Valves
à ressort
Advanced
Elements
ÉTAPE 3
ÉTAPE 2
ÉTAPE 1ÉTAPE 1
PLANCHER GONFLABLE
MD
MEMBRURE DE PROUE
REVÊTEMENT EXTÉRIEUR
MEMBRURE DE POUPE
