MONTAGE
32

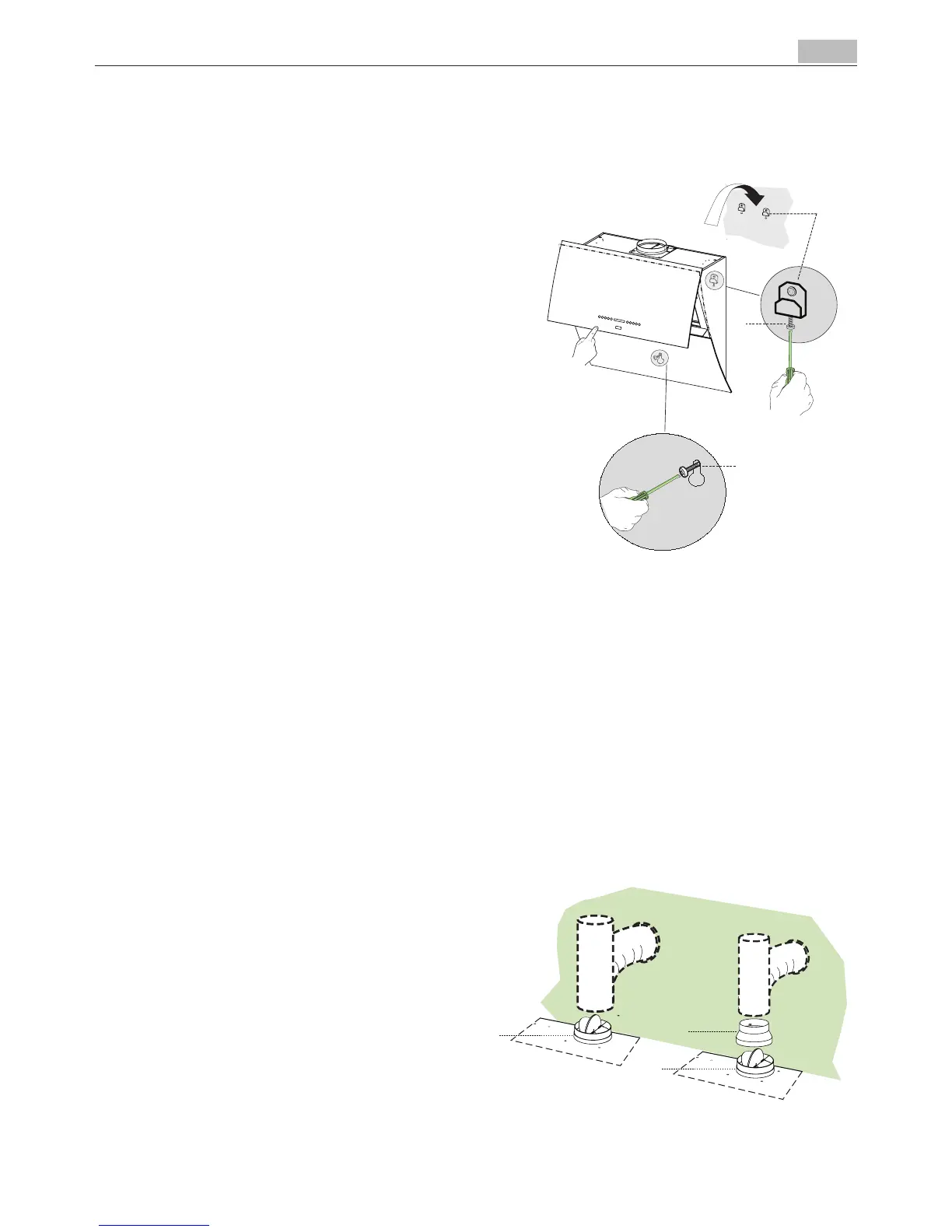

MONTAGE DES HAUBENKÖRPERS
• DiebeidenSchrauben Vr der Bügel 11a auf
den Hubbeginn (B) regulieren.
• DenHaubenkörperanden2Bügeln 11a ein-
haken.
• BeimAnschließenderHaubeeinenzweipoligen
Schalter mit einer Öffnung der Kontakte von
mindestens3mmzwischenschalten.
• Zum Öffnen des oberen Paneels den Absatz
GEBRAUCH konsultieren.
• DieFettfilterandenspeziellenGriffenheraus-
ziehen.
• VomHaubeninnerenherdenHaubenkörpermit
Hilfe der Schrauben Vr ausrichten.
• DieSicherungsschrauben 11 einschrauben.
• DieFettfilterwiedereinbauen,zumSchließen
des oberen Paneels den Absatz GEBRAUCH
konsultieren.
• Die Abzugshaube von der Netzversorgung
trennen.
Achtung: Trifft die Klappe beim Schließen auf
ein Hindernis, wird sie 1 Sekunde lang blockiert
und versucht dann die umgekehrte Bewegung.
Wenn die Klappe innerhalb von 5 Sekunden we-
der geöffnet, noch geschlossen wurde, hält der
Motor an. Die Taste nochmals drücken, um das
Manöverzubeenden.
ANSCHLÜSSE
ANSCHLUSS IN ABLUFTVERSION
Bei Abluftbetrieb kann die Haube vom Installateur
wahlweisemittelsRohroderSchlauch(ø150oder
120mm) an die Außenrohrleitung angeschlossen
werden.
Anschlussrohres ø 150
• Den Flansch mit Ruckstauklappe 10 anbrin-
gen.
• DasRohrmitgeeignetenRohrschellenfixieren.
Das hierzu erforderliche Material wird nicht
mitgeliefert.
Anschlussrohres ø 120
• Bei Verwendung eines Anschlussrohres ø 120
denReduzierflansch 9 am Flansch mit Ruck-
stauklappe 10 anbringen.
• DasRohrmitgeeignetenRohrschellenfixieren.
Das hierzu erforderliche Material wird nicht
mitgeliefert.
• EventuellvorhandeneAktivkohlefilterentneh-
men.









