10
Italiano
1
2
3
A
B
B
C
C
C

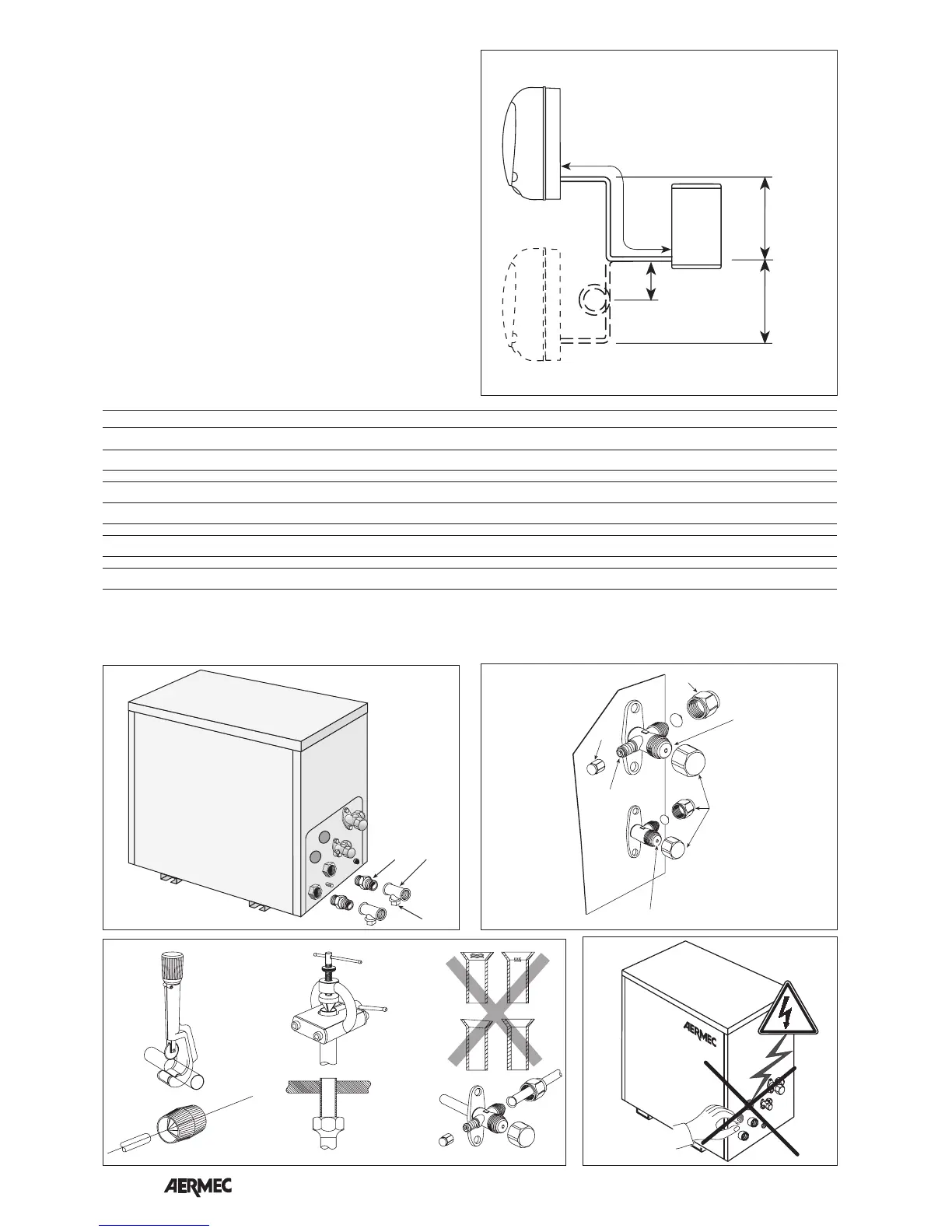

Max.
+7 m.
Max.
-7 m.
Max. 15 m.
3 m.
CWX
PREVEDERE IL RICCIOLO
Mod. CWX 1217 1817 2417
LG Ø [mm] 12,7 x 0,81 (
1
/
2
”) 12,7 x 0,81 (
1
/
2
”) 15,88 x 0,81 (
5
/
8
”)
CS [N.m] 49 ÷ 59 49 ÷ 59 62 ÷ 76
LL Ø [mm] 6,35 x 0,71 (
1
/
4
”) 6,35 x 0,71 (
1
/
4
”) 6,35 x 0,71 (
1
/
4
”)
CS [N.m] 15 ÷ 20 15 ÷ 20 15 ÷ 20
L max. [m] 15 15 15
H max. [m] 7 7 7
LG = linea gas
LL = linea liquido
CS = coppia serraggio raccordi
L max. = lunghezza massima linee frigorifere
H max. = Massimo dislivello tra unità interna ed esterna
ai 100 mm al fine di non schiacciare la sezione dei tubi);
- porre in opera il tubo di scarico condensa (vedi il paragrafo
“Scarico condensa”);
- togliere le protezioni dalle estremità delle linee frigorifere e
stringere i raccordi sull’unità esterna usando chiave e contro-
chiave per evitare torsioni sulla carpenteria della macchina;
- collegare la pompa a vuoto sulle prese a spillo (A) dei rac-
cordi delle linee del gas;
- non aprire i rubinetti (il vuoto va fatto sulle linee e sull’unità
interna);
- effettuare il vuoto fino a raggiungere i 100 - 120 mmHg;
- una volta eseguita questa serie di operazioni ed aver, defi-
nitivamente, scollegato la pompa a vuoto, aprire com-
pletamente i rubinetti agendo sui dadi (B) con una chiave
maschio esagonale da 4 mm;
- rimettere i cappucci (C) e stringerli;
- effettuare lo scarico condensa;
- dopo aver verificato che tutto sia in regola e le posizioni
delle linee siano quelle definitive, fissare insieme i cavi e le
linee frigorifere ed ancorarle con delle fascette.
