AERMEC CWXR407C - Cwx 1217 Cwx 1817 Cwx 2417

30
Français

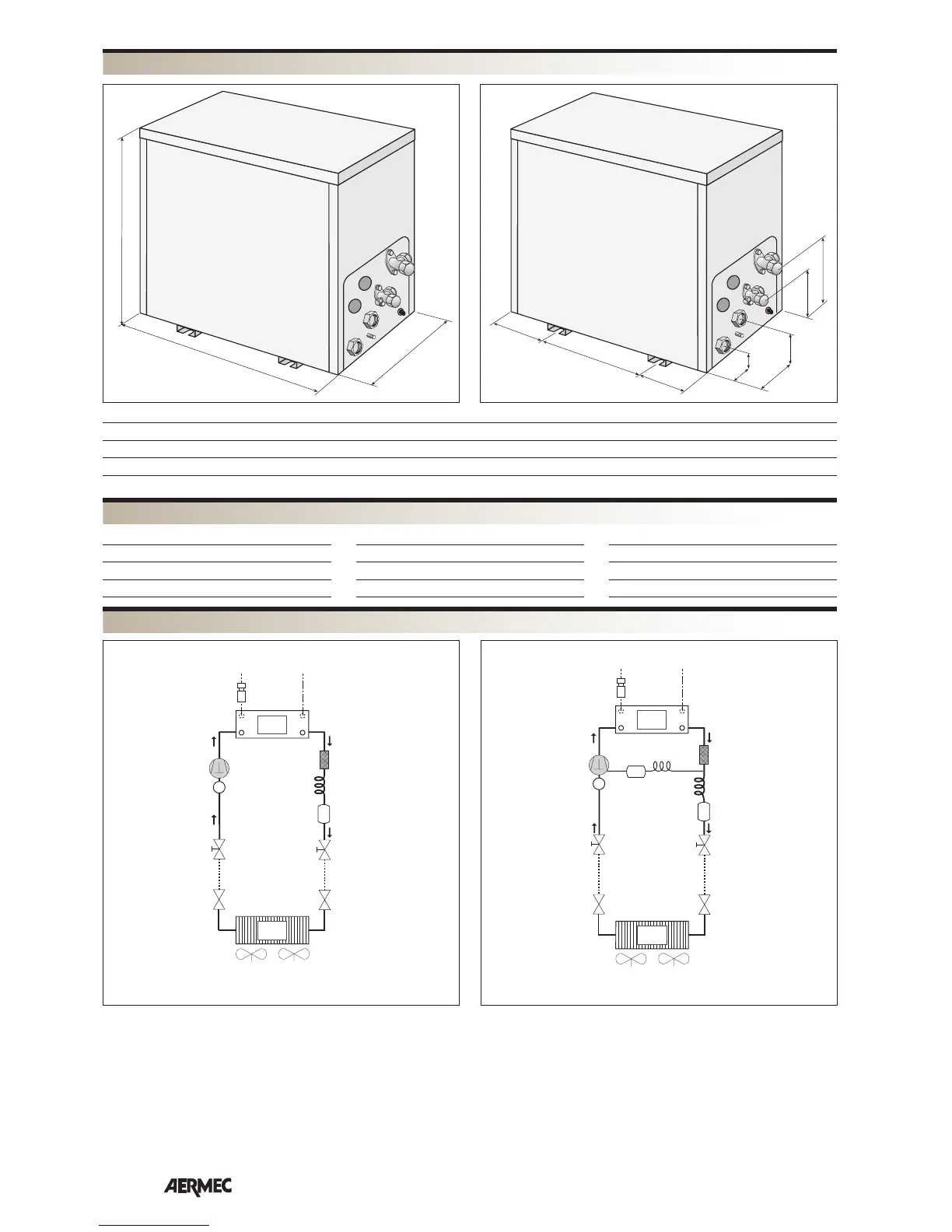

DIMENSIONS [mm]
B
A
C
A B C
CWX 1217 450 470 260
CWX 1817 450 470 260
CWX 2417 570 470 260
267
83
137
41
192
96
54
121
82
CL = Tube capillaire
CLI = Capillaire d’injection
CN = Condenseur
CP = Compresseur
EV = Evaporateur
FC = Raccord frigorifique
FD = Filtre déshydrateur
FM = Filtre mécanique
LG = Ligne frigorifique
RU = Robinet
SEP = Séparateur de liquide
V = Ventilateur
CP
FD*
CL
SEP
EV
FC
FC
RU
RU
V
V
LG
LG
FM
CN
VP
CWX 1217
CP
CL
SEP
EV
FC
FC
RU
RU
V
V
LG
LG
CLI
FM
FM
FD*
CN
VP
CWX 1817 - 2417
LEGENDE DU CIRCUIT FRIGORIFIQUE
SCHEMA GENERAL DU CIRCUIT FRIGORIFIQUE ET DISPOSITIFS DE CONTROLE
