Français
raccords sur l’unité externe (il est recommandé de le pas
réaliser des lignes frigorifiques ayant un rayon inférieur à
100 mm afin de ne pas écraser la section des tubes);
- installer le tube d’évacuation de la condensation (voir para-
graphe “Evacuation de la condensation”);

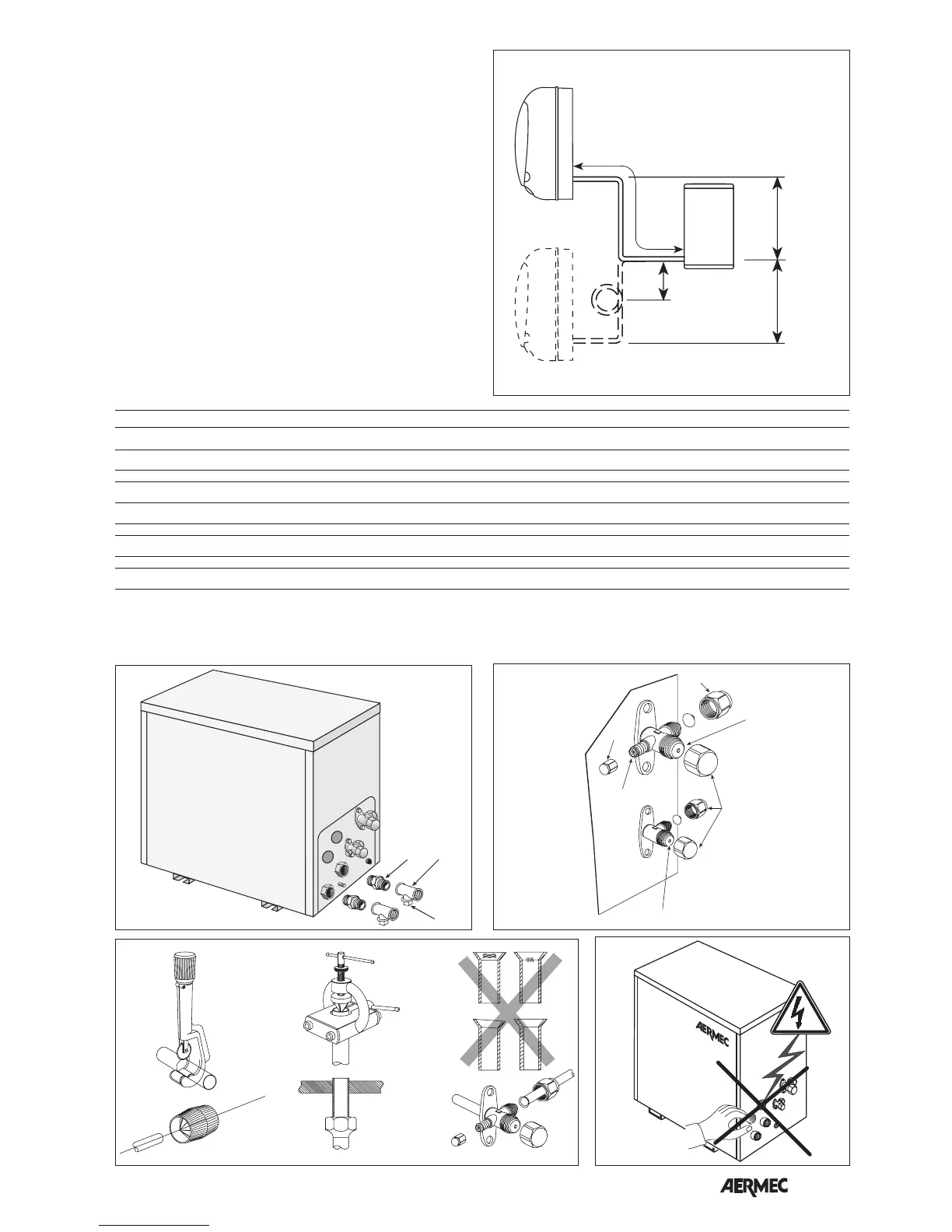

- enlever les protections aux extrémités des lignes frigorifiques
et serrer les raccords sur l’unité externe en utilisant des clés
et contre-clés afin d’éviter les torsions sur la charpente de la
machine (2);
- raccorder la pompe à vide sur les prises à pointeau (A) des
raccords des lignes de gaz;
- ne pas ouvrir les robinets (le vide est fait sur les lignes et sur
la unité intérieure);
- effectuer le vide jusqu’à atteindre i 100 - 120 mmHg;
- une fois effectuée cette série d’opérations et après avoir défi-
nitivement débranché la pompe à vide, ouvrir complètement
les robinets en agissant sur les écrous (B) à l’aide d’une clé
hexagonale mâle de 4 mm;
- remonter les capuchons (C) et les serrer;
- procéder à la vidange de la condensation;
- après avoir vérifié que tout est en ordre et que les positions
des lignes sont définitives, fixer ensemble câbles et lignes
frigorifiques et les maintenir au moyen de colliers.
1
2
3
A
B
B
C
C
C
Max.
+7 m.
Max.
-7 m.
Max. 15 m.
3 m.
CWX
PREVOIR LE RECYCLAGE
Mod. CWX 1217 1817 2417
LG Ø [mm] 12,7 x 0,81 (
1
/
2
”) 12,7 x 0,81 (
1
/
2
”) 15,88 x 0,81 (
5
/
8
”)
CS [N.m] 49 ÷ 59 49 ÷ 59 62 ÷ 76
LL Ø [mm] 6,35 x 0,71 (
1
/
4
”) 6,35 x 0,71 (
1
/
4
”) 6,35 x 0,71 (
1
/
4
”)
CS [N.m] 15 ÷ 20 15 ÷ 20 15 ÷ 20
L max. [m] 15 15 15
H max. [m] 7 7 7
LG = ligne gaz
LL = ligne liquide
CS = serrage joints
L max. = longueur max. lignes frigorifiques
H max. = Difference max. de niveau entre unité intérieure et
unité extérieure
