DESCRIPTION DE L’UNITE
Disponible avec un réfrigérant R407C.
Les unités de condensation refroidies par eau de la série CWX
sont disponibles en 3 tailles de différente puissance.
Le compresseur est logé dans un compartiment spécifique,
insonorisé; l’unité est ainsi extrêmement silencieuse.
Accessibilité facilitée à tous les composants internes par
enlèvement du seul panneau avant.
Pour certaines tailles sont également disponibles des versions
avec alimentation triphasée (T) en 400 V avec neutre.
L’unité contient toute la charge de réfrigérant R407C (compre-
nant aussi la charge pour la ligne frigorifique).

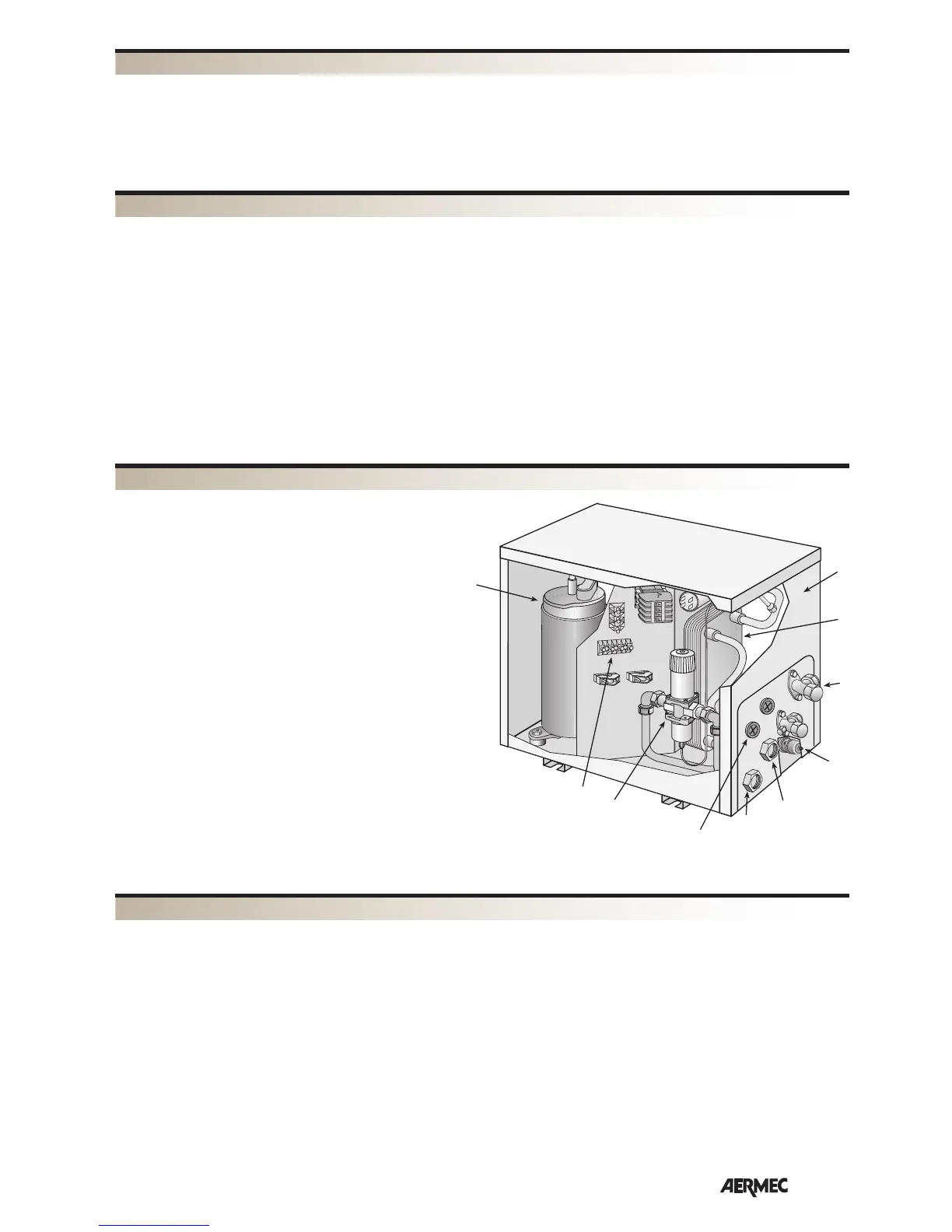

4
5
10
8
6
2
1
9
7
3
1 Vanne à eau
2 Boîtier électronique
3 Compresseur
4 Meuble
5 Condenseur à eau
6 Pressostat de haute pression
7 Joint frigorifiques
8 Sortie eau
9 Entrée eau
10 Passe-câbles électriques
CWX
VERSIONS DISPONIBLES
Les conditionneurs sont disponibles en 3 versions froid uniquement:
CWX 1217:
combinable avec les unités EXW - EX-M - EXC - EWPH - EWAH;
CWX 1817:
combinable avec les unités EXWP - EX-M - EXC - EWPH;
CWX 1817 T:
combinable avec les unités EXWP - EX-M - EXC - EWPH;
CWX 2417:
combinable avec les unités EXWP - EX-M - EXC - EWPH;
CWX 2417 T:
combinable avec les unités EXWP - EX-M - EXC - EWPH.
COMPOSANTS PRINCIPAUX
1 VANNE PRESSOSTATIQUE
La vanne pressostatique pour le réglage de la pression de con-
densation et de la consommation d’eau.
2 BOITIER ELECTRIQUE
La carte gère l’allumage et l’extinction du compresseur selon les
demandes de la unité intérieure.
3 COMPRESSEUR
Le compresseur rotatif, de type hermétique à haute efficacité
actionné par un moteur électrique à deux pôles avec protection
thermo-ampèremétrique, monté sur des supports antivibratiles.
4 MEUBLE
La carrosserie, réalisée en tôle zinguée peinte à chaud avec des
poudres polyuréthannes et en matière plastique, est durable et
inattaquable par la rouille.
5 CONDENSEUR A EAU
Du type à plaques en acier inox AISI 316.
6 PRESSOSTAT HAUTE PRESSION
A étalonnage fixe, situé sur le côté haute pression du circuit
frigorifique, arrête le fonctionnement du compresseur en cas de
pressions anormales de travail.
- CIRCUIT FRIGORIFIQUE
Le circuit frigorifique, réalisé en tube de cuivre soudé avec
alliage d’argent et doté d’un organe de détente de type capil-
laire.
DESCRIPTION DES COMPOSANTS
