BESCHREIBUNG DER EINHEIT
HAUPTMERKMALE
Lieferbar mit Kältemittel R407C.
Die Kondensatoragggregate mit Wasserkondensation der Serie
CWX sind in 3 Größen unterschiedlicher Kapazität erhältlich.
Der Verdichter ist in einem eigenen, schallisolierten Fach unter-
gebracht, so daß die Einheit äußerst geräuscharm arbeitet.
Durch Abnahme nur des Frontpaneels ist der Zugang zu allen
internen Komponenten extrem einfach.
Für einige Größen stehen auch Ausführungen mit 400 V-
Dreiphasenversorgung (T) mit Mittelleiter zur Verfügung.
Während die Einheit die gesamte Kältemittelfüllung enthält
R407C (einschließlich der Füllung für die Kälte mittelleitung).

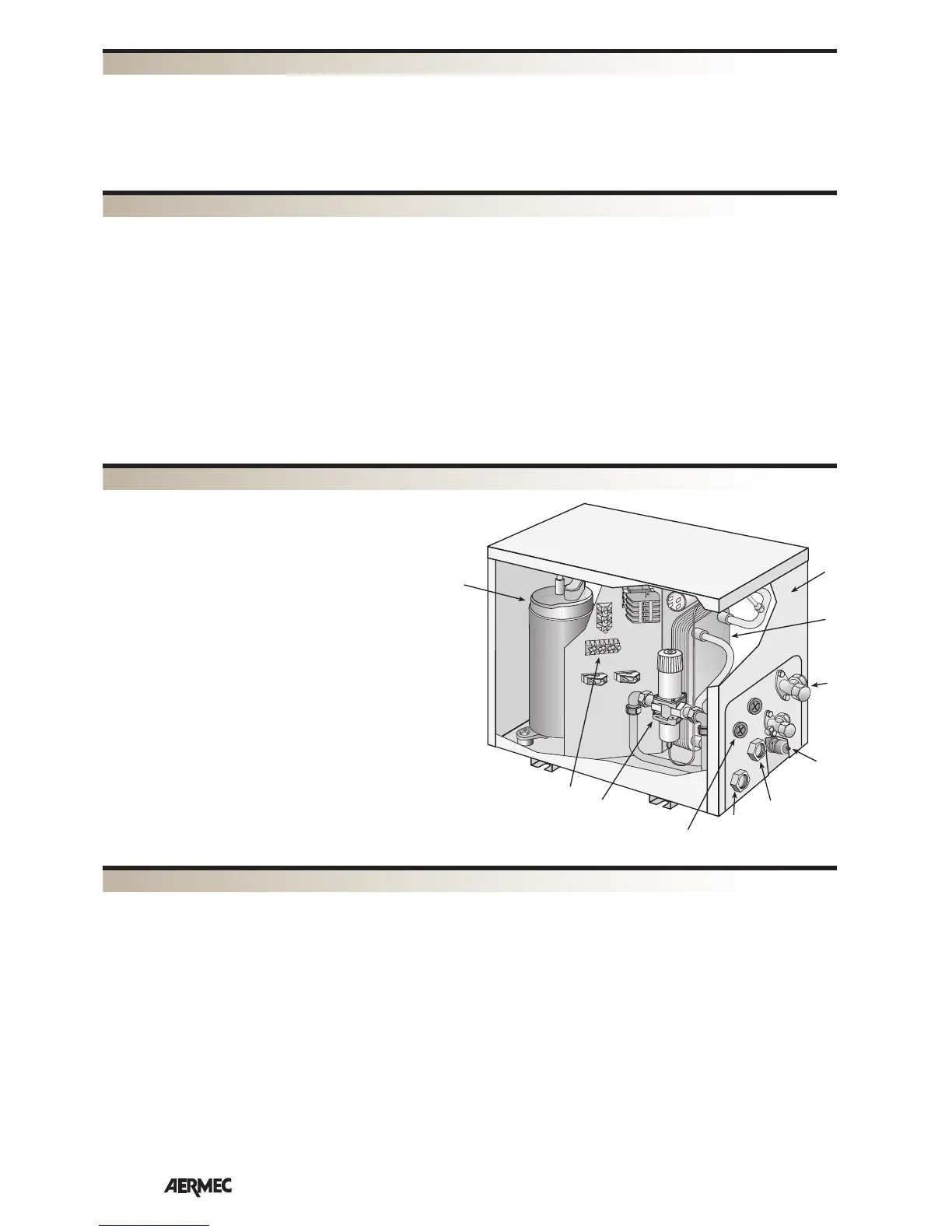

4
5
10
8
6
2
1
9
7
3
1 Wassersparventil
2 El. Schaltkasten
3 Verdichter
4 Verkleidungsgehäuse
5 Kondensator
6 Hochdruckpressostat
7 Kältemittelanschlüsse
8 Wasseraustritt
9 Wassereintritt
10 Elektrokabeldurchgänge
CWX
LIEFERBARE AUSFÜHRUNGEN
Die Klimageräte sind in 3 Ausführungen für reinen Kühlbetrieb:
CWX 1217:
kombinierbar mit Einheiten EXW - EX-M - EXC - EWPH - EWAH;
CWX 1817:
kombinierbar mit Einheiten EXWP - EX-M - EXC - EWPH;
CWX 1817 T:
kombinierbar mit Einheiten EXWP - EX-M - EXC - EWPH;
CWX 2417:
kombinierbar mit Einheiten EXWP - EX-M - EXC - EWPH;
CWX 2417 T:
kombinierbar mit Einheiten EXWP - EX-M - EXC - EWPH.
HAUPTKOMPONENTEN
1 DRUCKWÄCHTERVENTIL
Das Druckwächterventil für die Regelung des
Kondensationsdrucks und des Wasserverbrauchs.
2 EL. SCHALTKASTEN
Der Einschub steuert das Ein- und Ausschalten des Kompressors
je nach Anforderung des Inneneinheits.
3 VERDICHTER
Der hermetische Kapselkompressor mit hohem Wirkungsgrad,
angetrieben durch einen zweipoligen E-Motor mit
Thermoamperometer-Schutz, auf schwingungsfreien Füßen
montiert.
4 VERKLEIDUNGSGEHÄUSE
Der Tragrahmen besteht aus verzinkten, mit Polyurethanpulvern
ofenlackierten Blechen und Kunststoff, ist beständig und
rostfrei.
5 KONDENSATOR
Plattentauscher aus rostfreiem Stahl AISI 316.
6 ÜBERDRUCKSCHALTER
Hat eine feststehende Einstellung, befindet sich auf der
Hochdruckseite des Kühlkreises und unterbricht den
Kompressorbetrieb, sobald anormale Arbeitsdrücke auftreten.
– KÄLTEKREIS
Kältekreis aus geschweißtem Kupferrohr mit Silberlegierung
und mit kapillarem Ausdehnungsrohr ausgestattet.
BESCHREIBUNG DER KOMPONENTEN
