A - INDICADOR TEMPORIZADOR AMARILLO
Se enciende cuando el temporizador está introducido.
B - PULSADOR “AUX” (MANDOS AUXILIARES)
Se usa cuando el mando a distancia está fuera de servicio.
Permite el encendido únicamente en la función
AUTOMÁTICO y el apagado del fancoil.
En funcionamiento AUTO el microprocesador, al encender-
se y en función a la temperatura ambiente, decide el tipo de
funcionamiento, establece la temperatura ambiente que se
debe mantener e introduce la velocidad del ventilador.
C - INDICADOR DE FUNCIONAMIENTO ROJO
Se enciende cuando la unidad está funcionando en calor.
C - INDICADOR DE FUNCIONAMIENTO AZUL
Se enciende cuando la unidad está funcionando en frío.
D - RECEPTOR
Capta las señales provenientes del mando a distancia.

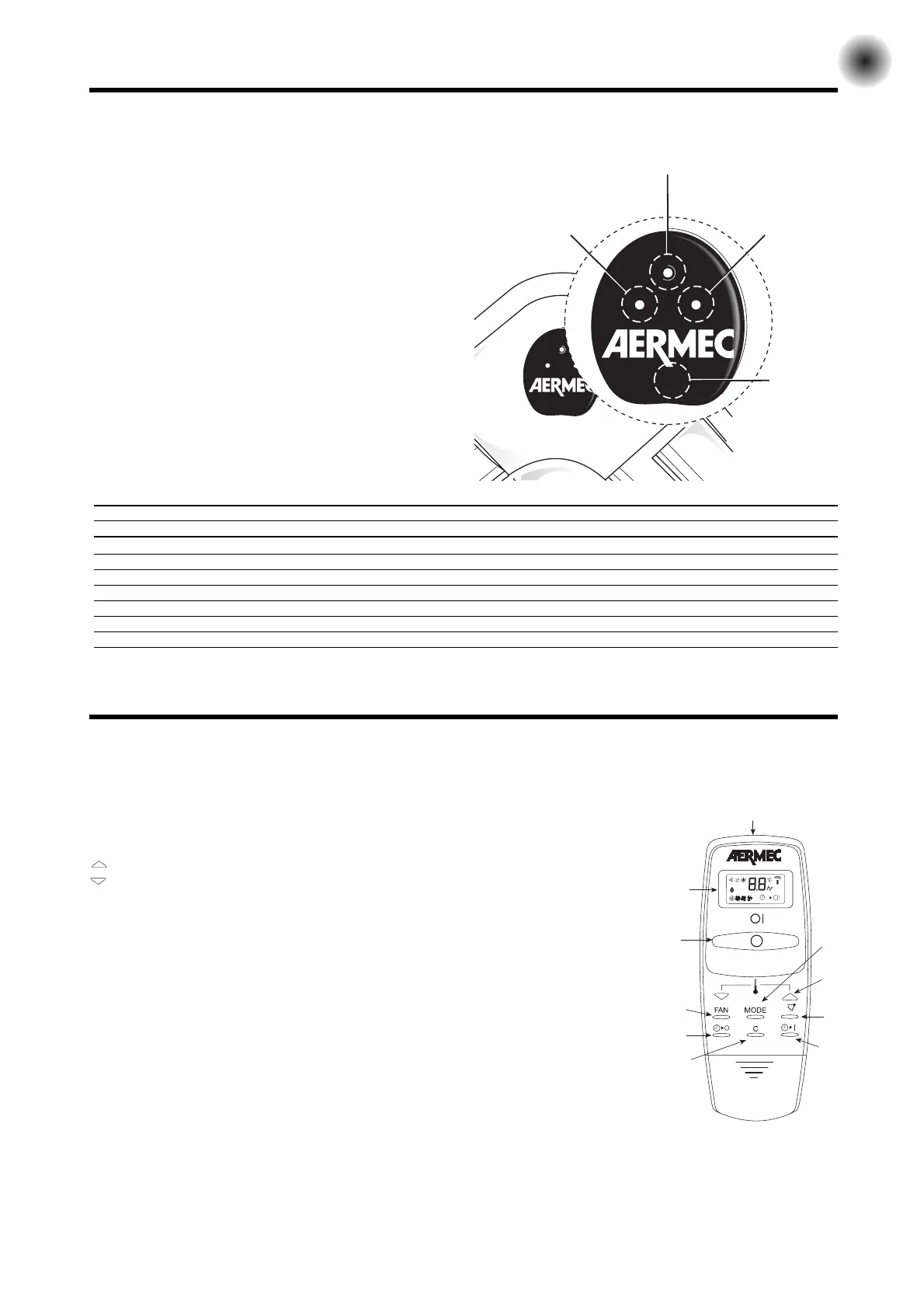

SEÑALES Y TECLAS DE CONTROL
MANDOS AUXILIARES EN LA UNIDAD
A
C
B
D
VISUALIZACIONES
Leds
AC C
Amarillo Rojo Azul Modalidad de funcionamiento
❍❍ ❍ Apagado
●❍ ❍ Stand by (unidad apagada, temporizador activo con autoencendido programado)
❍❍ ● Unidad encendida en frío o deshumidificación
❍● ❍ Unidad encendida en calor
●❍ ● Unidad encendida en frío o deshumidificación (temporizador activo a la espera de autoapagado)
●● ❍ Unidad encendida en calor (temporizador activo a la espera de autoapagado)
● = Encendido
❍ = Apagado
MANDO A DISTANCIA CON INFRARROJOS
a - TRANSMISOR
Envía las señales al receptor en el fancoil. Debe estar dirigido hacia el receptor.
b - PROGRAMACION (MODALIDAD)
Permite seleccionar el tipo de funcionamiento deseado.
c - PROGRAMACION DE LA TEMPERATURA
Permite programar la temperatura ambiente deseada (entre 18 y 32 °C).
La tecla hace aumentar la temperatura;
la tecla la hace disminuir.
Cada pulsación de las teclas corresponde a la variación de 1 °C.
d - INHABILITADO
e - PROGRAMACION DEL TEMPORIZADOR
Permite programar el encendido retardado del fancoil (de 0,5 a 12 horas).
f - EXCLUSION DEL TEMPORIZADOR (C)
Sirve para desactivar el funcionamiento del TIMER.
g - PROGRAMACION DEL TEMPORIZADOR
Permite programar el apagado retardado del fancoil (de 0,5 a 12 horas).
h - VELOCIDAD DEL VENTILADOR (FAN)
Permite programar la velocidad del ventilador de la unidad interna (automática, mínima, media
o máxima).
i - ENCENDIDO - APAGADO
Permite encender y apagar el fancoil.
M - DISPLAY A CRISTAL LIQUIDO
Indica el tipo de funcionamiento, la programación del TEMPORIZADOR y la temperatura elegida.
NOTA
Los programas seleccionables con la tecla MODE son distintos entre los modelos de bomba de calor y de sólo frío.
a
b
c
d
e
f
g
h
i
m
