AERMEC MIH 090 E - Wiring Diagrams

24

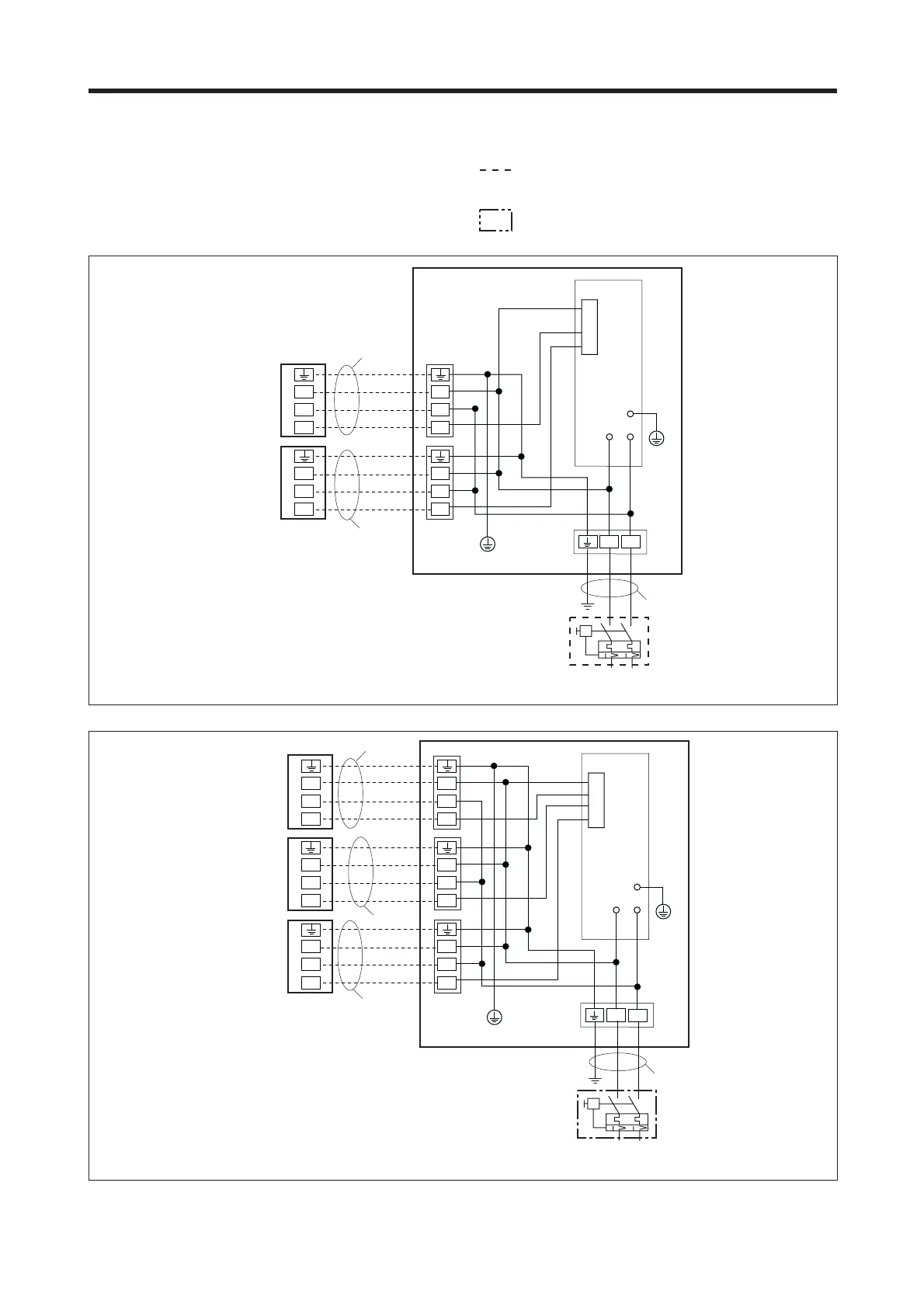

SCHEMI ELETTRICI • WIRING DIAGRAMS
Gli schemi elettrici sono soggetti ad aggiornamento; è opportuno fare riferimento allo schema elettrico allegato all’apparecchio.
Wiring diagrams may change for updating. It is therefore necessary to refer always to the wiring diagram inside the units.
1
2
N
1
2
N
N
1
1
2
N
1
2
N
MIH180C
IG 20A
L
N
230V / 50Hz
PE
Sez. 1,5 mm
2
Sez. 1,5 mm
2
Sez. 2,5 mm
2
M
M
M
SC
M
M
(B)
(A)
MIH-E
MIHP-E
MIH-E
MIHP-E
1
2
N
1
2
N
1
2
N
1
2
N
N
1
1
2
N
1
2
N
(B)
(A)
MIH240C
IG
L
N
230V / 50Hz
PE
MIH-E
MIHP-E
Sez. 1,5 mm
2
Sez. 1,5 mm
2
Sez. 2,5 mm
2
Sez. 1,5 mm
2
M
M
SC
M
M
M
M
M
MIH-E
MIHP-E
MIH-E
MIHP-E
(C)
IG = Interruttore generale • Main switch
M = Morsettiera • Terminal board
PE = Collegamento di terra • Earth connection
SC = Scheda di controllo • Electronic control board
=Collegamenti da eseguire in loco
On-site wiring
= Componenti non forniti • Components not supplied
LEGENDA • READING KEY
