9
CARATTERISTICHE
•
FEATURES
– GESTIONE DELLA POMPA SUL CIRCUITO ESTERNO
(MPOC)
Il comando pompa è disponibile ai morsetti 7 e 8 (MPOC)
della morsettiera M2 (V = 230V I
max
= 0,5 A).
L’eventuale protezione termica della pompa può essere
inserita tra i morsetti 5 e 6 della morsettiera SC-M6.
Ilcomando va ignorato nel caso d’installazione in
un’impianto con torre di raffreddamento. Negli altri casi:
La pompa viene attivata e spenta contemporaneamente al
compressore.
Questo comando nelle versioni NBW E può essere sfruttato
per il comando del ventilatore del gruppo di condensazione.
– TERMOSTATO DI LAVORO
I grafici riportati di seguito illustrano come vengono calcolati
i vari gradini d’intervento della macchina a seconda dei set
di funzionamento impostati.
– GESTIONE DELLA VALVOLA SOLENOIDE DI BY-PASS
DELLA PRESSOSTATICA (VSBP)
Nel funzionamento a freddo dev’essere mantenuta chiusa.
Nel funzionamento a caldo la valvola dev’essere aperta
contemporaneamente all’accensione della pompa MPOE.
– AUTOSTART CON “START MEMORY”
Con questa funzione abilitata, l’unità, al ritorno della tensio-
ne, si porrà nello stesso stato precedente al black-out. Se la
macchina era in funzione, riprenderà il suo funzionamento,
se, invece, era spenta, rimarrà spenta.
Se si abilita l’Autostart senza la funzione “Start Memory”,
l’unità, al ritorno della corrente, inizierà a funzionare indi-
pendentemente dallo stato in cui si trovava prima della
caduta di tensione.
– GESTIONE DEGLI ALLARMI
La scheda elettronica gestisce le anomalie di funzionamento
in pre-allarmi ed allarmi.
I preallarmi sono intesi come segnalazioni di temporanee
anomalie di funzionamento provocate da elementi esterni;
esse comportano il passaggio della macchina dallo stato di
funzionamento allo stato di stand-by e vengono segnalate
sul display pannello comandi. Quando la scheda rileva che
tali anomalie sono state eliminate la macchina riparte auto-
maticamente senza necessità di essere resettata.
La scheda elettronica gestisce il passaggio in allarme da pre-
allarme quando questo continua a persistere, bloccando il
funzionamento del circuito interessato.
La scheda a microprocessore segnala l’intervento di un
allarme mediante l’accensione di un led rosso sia sul pan-
nello a bordo macchina sia sul pannello comandi remoto.
È inoltre a disposizione sulla scheda un contatto pulito in
deviazione che viene attivato in caso d’allarme (morsettiera
– PUMP CONTROL ON EXTERNAL EXCHANGER CIR-
CUIT (MPOC)
Terminals 7 and 8 (MPOC) of terminal board M2 (V =
230V, I
max
= 0,5 A) can activate the pump.
If necessary, a thermal cut-out device can be inserted
between terminals 5 and 6 on terminal board SC-M6. The
command is ignored when installed in a system with a coo-
ling tower. Otherwise:
The pump is activated and is shut down at the same time as
the compressor.
Use this command on NBW E versions for controlling the
condensing group fan.

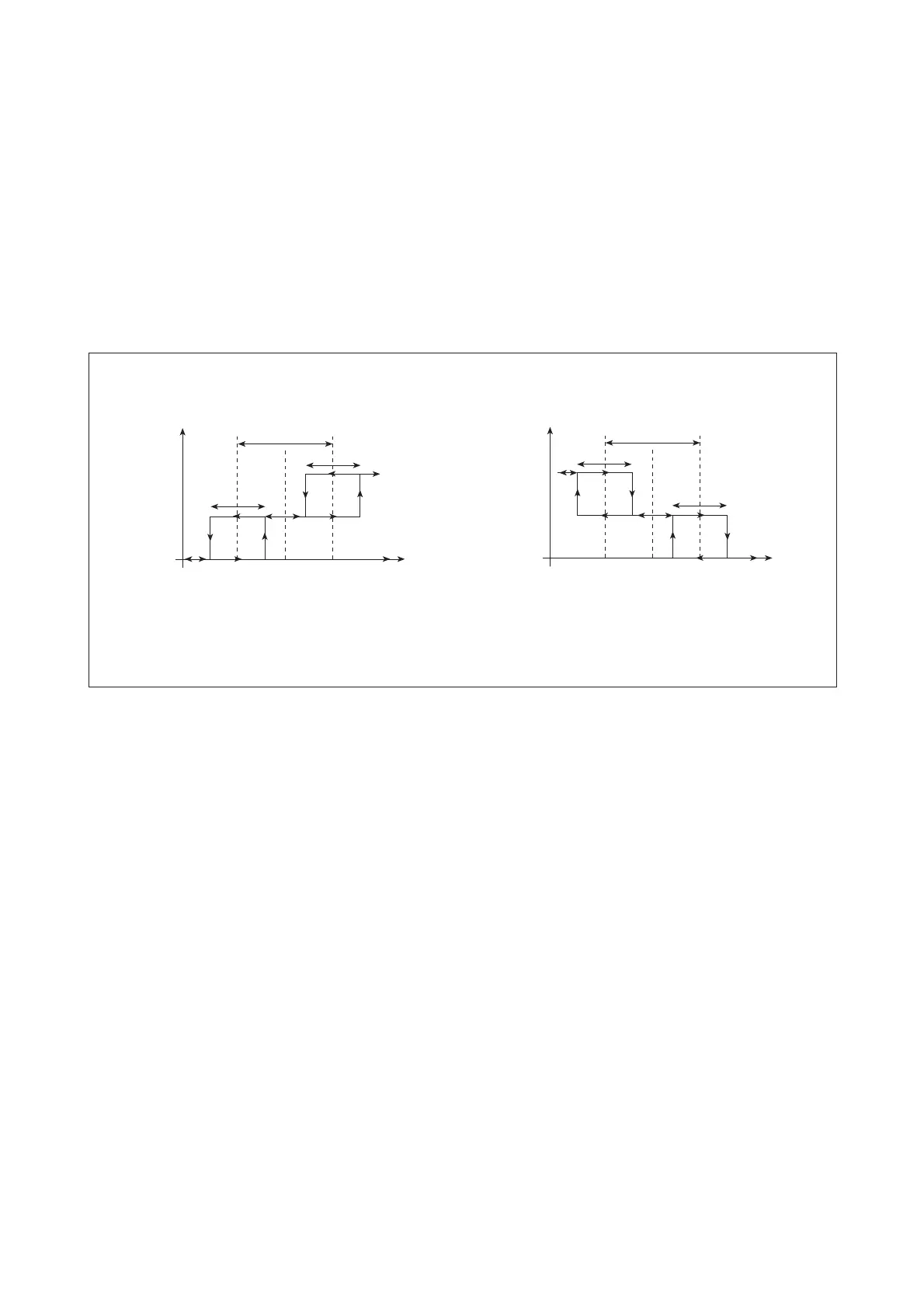

– OPERATING THERMOSTAT
The following diagrams illustrate calculation of the steps of
machine intervention on the basis of operation settings.
– CONTROL OF THE BY-PASS SOLENOID VALVE BY THE
PRESSURE VALVE (VSBP)
This valve must remain closed during cooling applications.
In the case of heating applications, the valve must be ope-
ned when the MPOE pump is switched on.
– AUTOSTART WITH “START MEMORY”
When this function is enabled, the unit will return to pre-
power failure status when the power supply is restored, i.e. it
will resume operation if operating at the time of the power fai-
lure, or it will remain off if that was its pre-power failure status.
If the Autostart function is enabled with the “Start Memory”
function, the unit will automatically commence operation at
the restoration of power, regardless of its status prior to
power failure.
– PRE-ALARMS AND ALARMS
Operation failures are indicated by pre-alarms and alarms
administrated by the electronic card.
Prealarms are administrated by the electronic card in the
form of signals regarding temporary functional anomalies
with external causes; alarms cause the unit to enter stand-by
mode and they are shown on the control panel display.
When the card detects that the various prealarms have been
remedied, it starts the unit automatically without requiring a
reset procedure.
When the pre-alarm does not stop, the electronic card cau-
ses the unit to pass from pre-alarm to alarm and stops the
cooling circuit operation.
The microprocessor control card informs the periphery of
the alarm by switching on a red LED on the machine and
remote control panels.
The card is also equipped with a voltage-free contact that is
activated in the presence of alarms (terminal board M1: V =
