IMPORTANTE! :
- Per le versioni NRW e NRW-E è obbligatoria l’installazio-
ne del filtro acqua fornito a corredo (6), pena la decadenza
della garanzia. Tale filtro è già installato nelle versioni con
accumulo.
- Si consiglia, per gli NRW, l’installazione di un filtro a
monte del condensatore (7).
- Per le versioni NRW-H è obbligatoria l’installazione dei
due filtri (6 e 7) forniti a corredo, pena la decadenza della
garanzia.
- Per l’installazione del filtro vedere Fig. 1.
N.B. Nelle versioni con accumulo si trova uno scarico con-
densa che può essere convogliato all’ esterno.

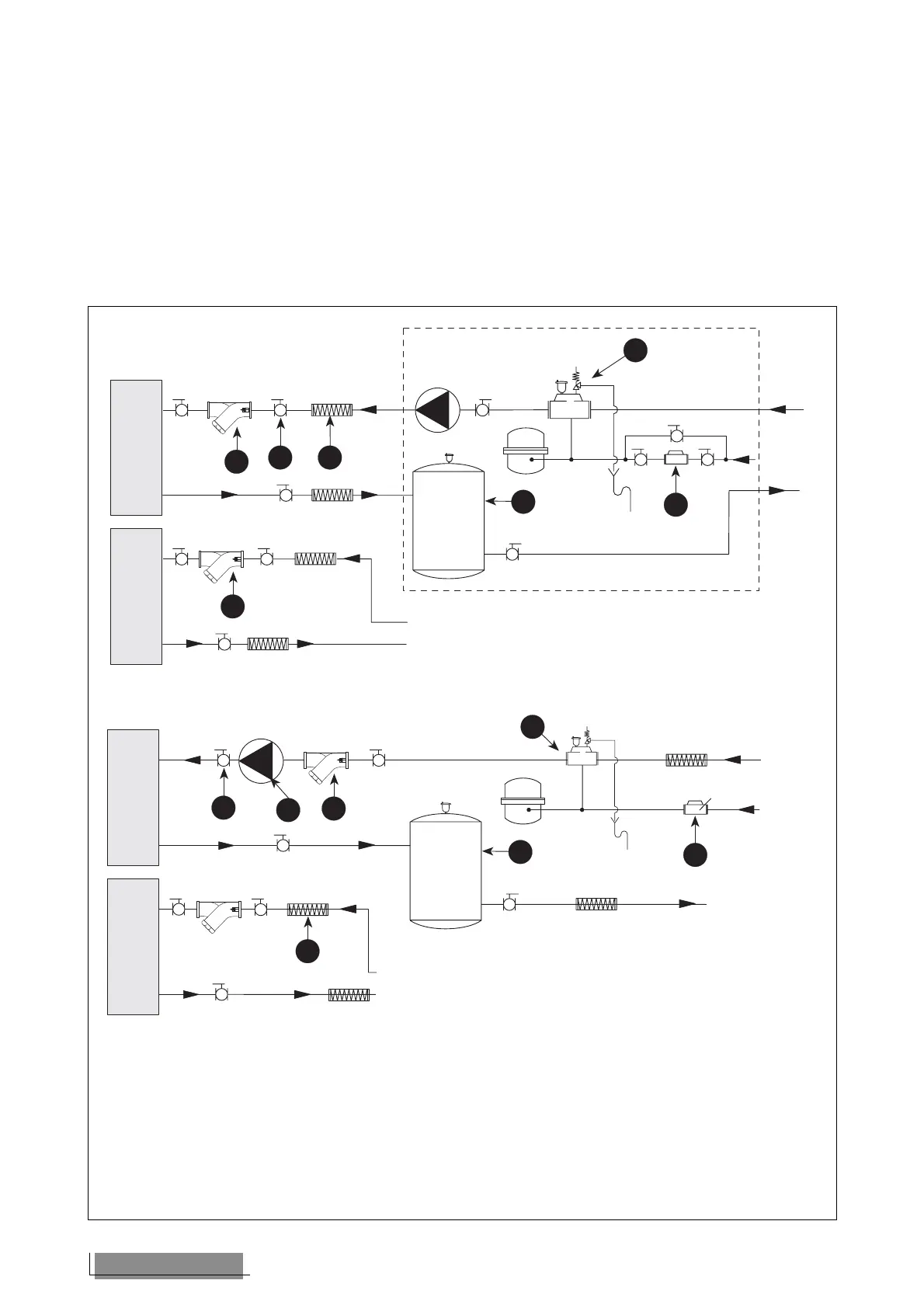

CE = Circuito esterno
CU = Circuito utenze
SC = Scambiatore di calore
1 = Accumulo inerziale
2 = Giunti flessibili alta pressione
3 = Valvole manuali d’intercettazione
4 = Separatore d’aria con valvola di sicurezza
5 = Alimentatore automatico
6-7 = Filtro acqua
8 = Pompa acqua
CE = To the external circuit
CU = To the installation circuit
SC = Heat exchanger
1 = Storage tank
2 = High-pressure flexible joints
3 = Manual shutt-off valves
4 = Air separator with safety valve
5 = Automatic system feeder
6-7 = Water filter
8 = Water pump
Standard per NRW 27 - 27 H - 37 - 37 H - 47 - 47H
Standard for NRW 27 - 27 H - 37 - 37 H - 47 - 47H
IMPORTANT! :
- Failure to install the water filter supplied (6) with NRW
and NRW-E versions will render the guarantee null and
void. Already installed in versions with storage tank.
- In the case of NRW versions, install the filter up-line of
the condenser (7).
- Failure to install the two filters supplied (6 and 7) with
the NRW-H version will render the guarantee null and
void.
- To install the filter, see Fig. 1.
N.B. Versions with storage tank are provided as a standard
with a connectable condensate drain. In this way is possi-
ble to discharge the water.
