AERMEC NRW 77 - Main Components

12
O
L
R
SEL
SET
+
R
-
1
15
16
6
7
18
5
8
17
2
3

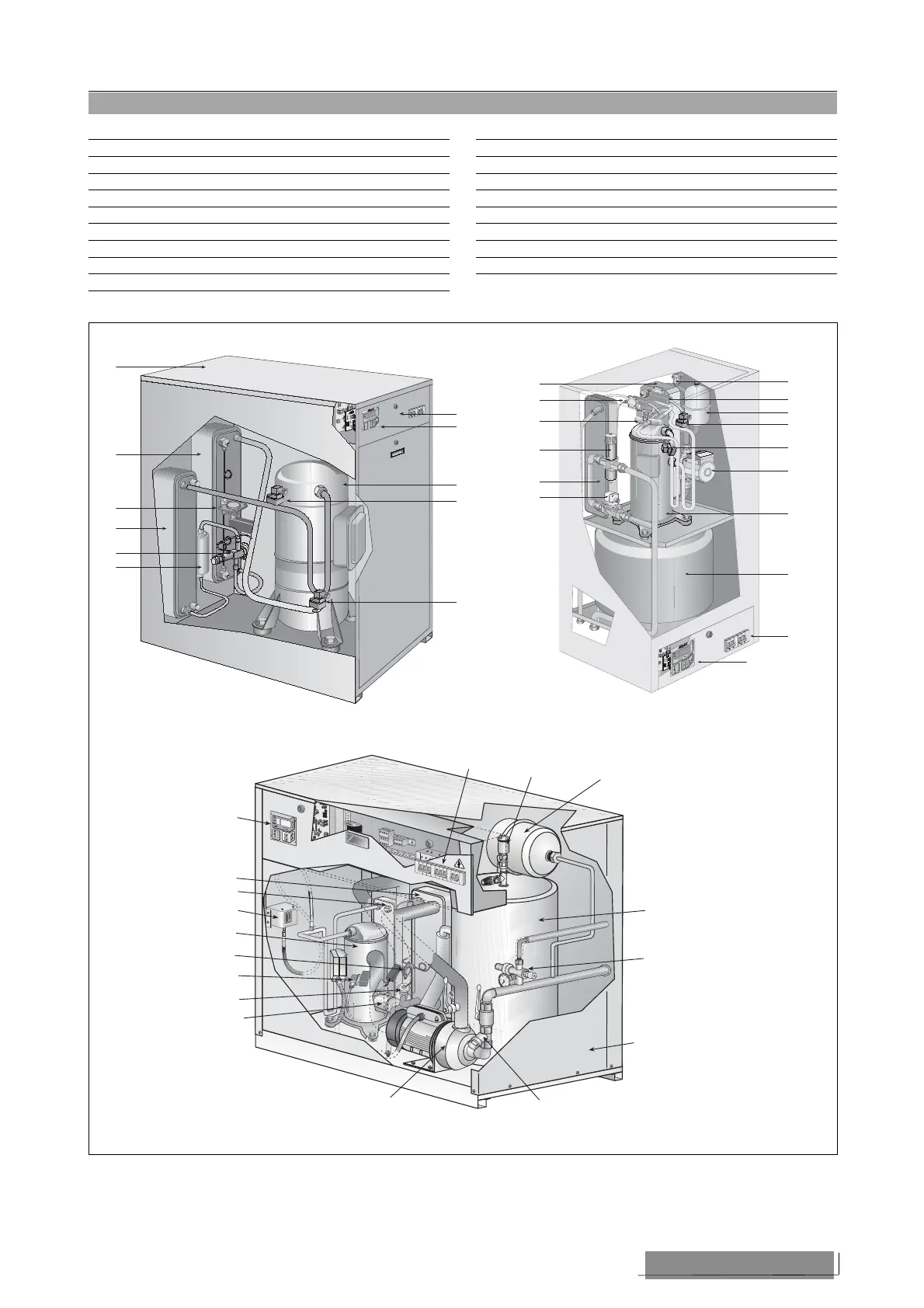

1 Compressore • Compressor
2 Scambiatore (circuito esterno) • Heat exchanger (external circuit)
3 Scambiatore (circuito utenze) • Heat exchanger (installation circuit)
4 Valvola inversione ciclo • Reverse cycle valve
5 Valvola termostatica • Thermostatic valve
6 Pressostato di alta • High pressure switch
7 Pressostato di bassa • Low pressure switch
8 Pressostato differenziale • Differential pressure switch
9 Serbatoio d’accumulo • Storage tank
10 Vaso d’espansione• Expansion tank
11 Pompa dell’acqua • Water pump
12 Valvola pressostatica • Water valve
13 Valvola solenoide di by-pass • By-pass solenoid valve
14 Sfiato automatico • Automatic air vent
15 Tastiera di comando • Control keyboard
16 Quadro elettrico • Switchboard
17 Struttura portante • Channel frame
18 Filtro linea liquido • Filter liquid line
19 Filtro acqua • Water filter
NRW 107
123456
78
O
L
R
S
E
L
S
E
T
+
R
-
15
16
9
1
11
6
7
10
8
14
3
8
4
12
2
13
NRW 37 H
123456
78
O
3
2
1
5
6
8
7
9
10
11
12
14
15
16
17
18
19
NRW 57 A
COMPONENTI PRINCIPALI • MAIN COMPONENTS
