9 PWM Fan Switch
a
To use PWM function, ensure a 4-pin PWM fan is connected to 3 .
For more usage scenarios, please see below:

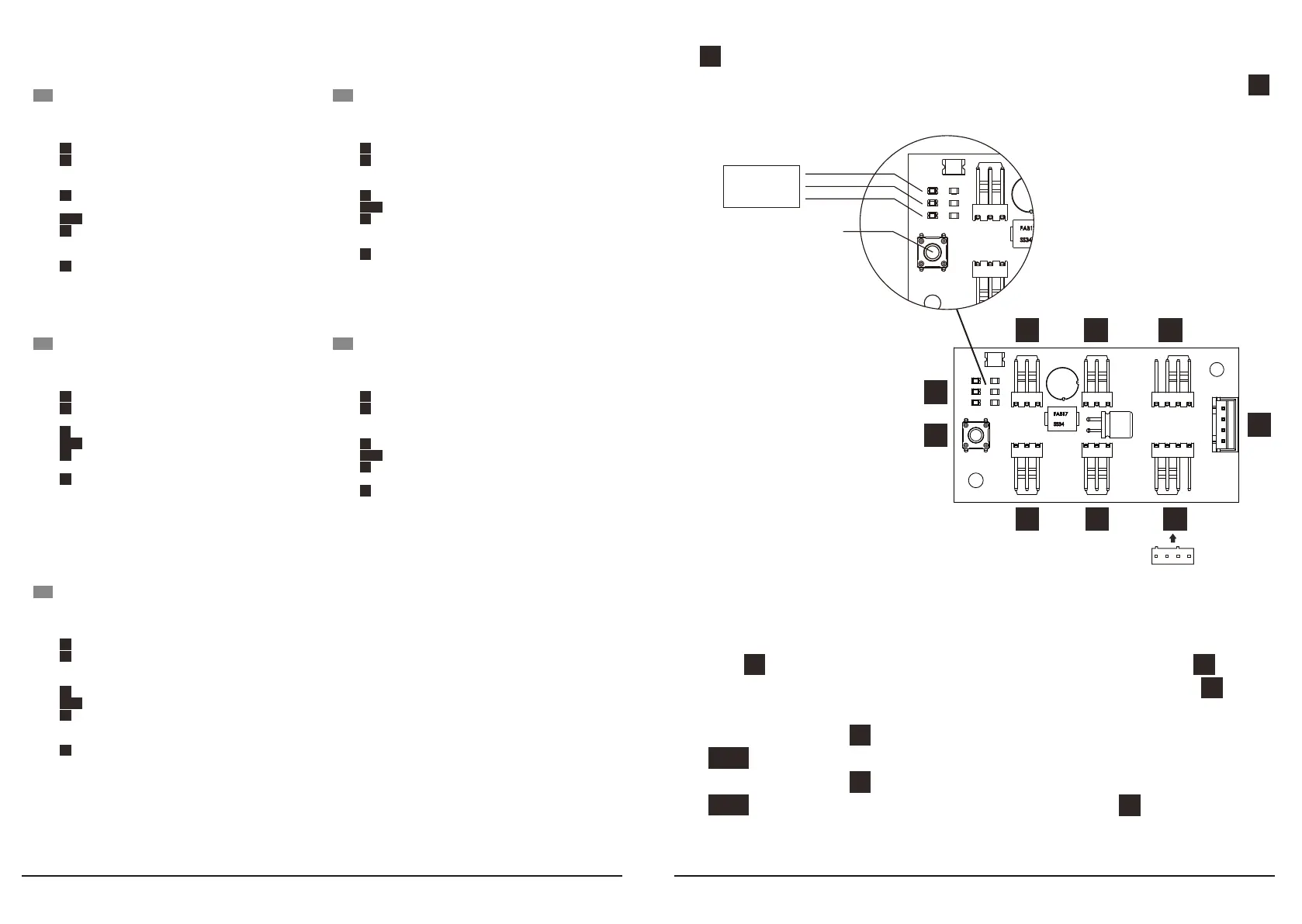

PWM Hub Usage Scenario 1 of 3:
Connect 4-Pin PWM fan here
When 3 is connected to a 4-Pin PWM fan, user can click 9 to
select 60%, 100%, or PWM Mode as indicated by lights on 8 .
When indicator 8 is at 60% or 100% – All fans connected to
3-7 will be set at fixed speeds (60% or 100%).
When indicator 8 is at PWM Mode – All fans connected to
4-7 will sync with the PWM fan connected to 3
which is controlled by the motherboard.
Note:
1
2
3
4
5
6
7
8
9
60 %
100 %
PWM Mode
Click to change fan speed
10 11
10
1 Питание 12 В постоянного тока
2 Разъем ШИМ для материнской платы (для
включения функции ШИМ см. руководство к
материнской плате).
3 Основной 4-контактный ШИМ разъем для
вентилятора
4-7 3-контактный разъем для вентилятора
8 Световой индикатор скорости вентилятора
ШИМ (индикация скорости вентиляторов и
режима ШИМ).
9 Переключатель вентиляторов ШИМ
Концентратор ШИМ - Технология широтно
-импульсной модуляции (ШИМ) используется
для управления вентиляторами через
материнскую плату.
RU
1 Alimentação DC 12V
2 Conector PWM para placa principal (consulte o
manual da placa principal para ativar a função
PWM).
3 Conector de ventoinha PWM de 4 pinos
4-7 Conector de ventoinha de 3 pinos
8 Indicador PWM de velocidade da ventoinha
(acende para indicar as velocidades da
ventoinha e o modo PWM).
9 Interruptor de ventoinha PWM
HUB PWM - A modulação de Largura de Impulso
(PWM) é uma tecnologia utilizada para controlar
ventoinhas através da placa principal.
PT
PWM 集线器 - Pulse Width Modulation是一种通
过主板控制风扇的技术。
1 直流12伏特电源
2. 主板的PWM连接器（参考主板手册来启用PWM
功能）。
3 4针PWM风扇连接器
4-7 3针风扇连接器
8 PWM风扇速度指示灯（亮灯来指示风扇速度和
PWM模式）。
9. PWM风扇开关
CN
1 DC 12V 電源
2 M/B 用 PWMコネクター (PWM 機能を有効にす
るには、マザーボードのマニュアルを参照して
ください)。
3 メイン4ピンPWMファンコネクター
4-7 3 ピンファンコネクター
8 PWM ファン速度ライトインジケーター (ファン
速度と PWM モードを示すために点灯します)。
9 PWM ファンスイッチ
PWM HUB - パルス幅変調 (PWM) は、マザーボー
ドを通してファンを制御するために使用される技
術で す。
JA
1 ТТ 12В Қуат
2 M/B үшін PWM коннекторы (PWM функциясын
қосу үшін жүйелік тақтаның нұсқаулығын
қараңыз).
3 Негізгі 4 істікті PWM желдеткіш коннекторы
4-7 3 істікті желдеткіш коннекторы
8 PWM желдеткіш жылдамдығының жарық
индикаторы (Желдеткіштің жылдамдығы мен
PWM режимін білдіру үшін жанады).
9 PWM желдеткіш қосқышы
PWM HUB - Ендік-импульс модуляциясы (PWM)
желдеткіштерді жүйелік тақта арқылы
басқаратын технология.
KZ
