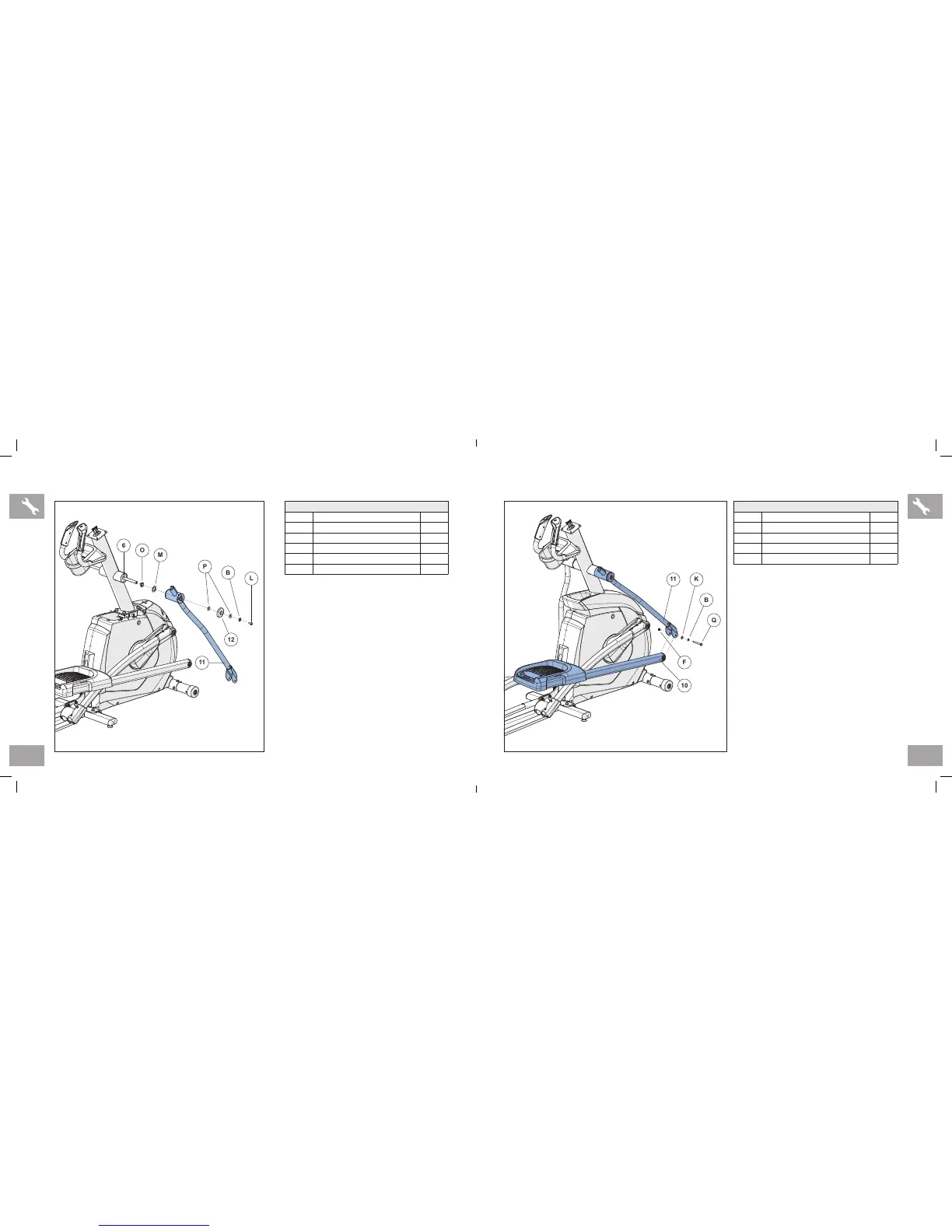

ASSEMBLY STEP 6
A Open HARDWARE FOR STEP 6.
B Slide 1 RUBBER WASHER (O) and 1 FLAT
WASHER (M) onto the CONSOLE MAST (6).
C Slide LOWER HANDLEBAR (11) onto
CONSOLE MAST (6) and attach using 1 FLAT
WASHER (P), 1 HANDLEBAR CAP (12),
1 FLAT WASHER (P), 1 SPRING WASHER (B)
and 1 BOLT (L).
D Repeat steps B–C on the other side.
HARDWARE FOR STEP 6
PART TYPE QTY
O RUBBER WASHER 2
M FL AT WAS H ER 2
P FL AT WAS H ER 4
B SPRING WASHER 2
L BUTTON HEAD BOLT 2
HARDWARE FOR STEP 7
PART TYPE QTY
Q BO LT 2
B SPRING WASHER 2
K FL AT WAS H ER 2
F NUT 2
ASSEMBLY STEP 7
A Open HARDWARE FOR STEP 7.
B Slide LOWER LINK ARM (10) into bottom end
of LOWER HANDLEBAR (11).
C Secure the joint with 1 BOLT (Q), 1 SPRING
WASHER (B),1 FLAT WASHER (K) and 1
NUT (F).
D Repeat steps B–C on the opposite side of
the elliptical.
