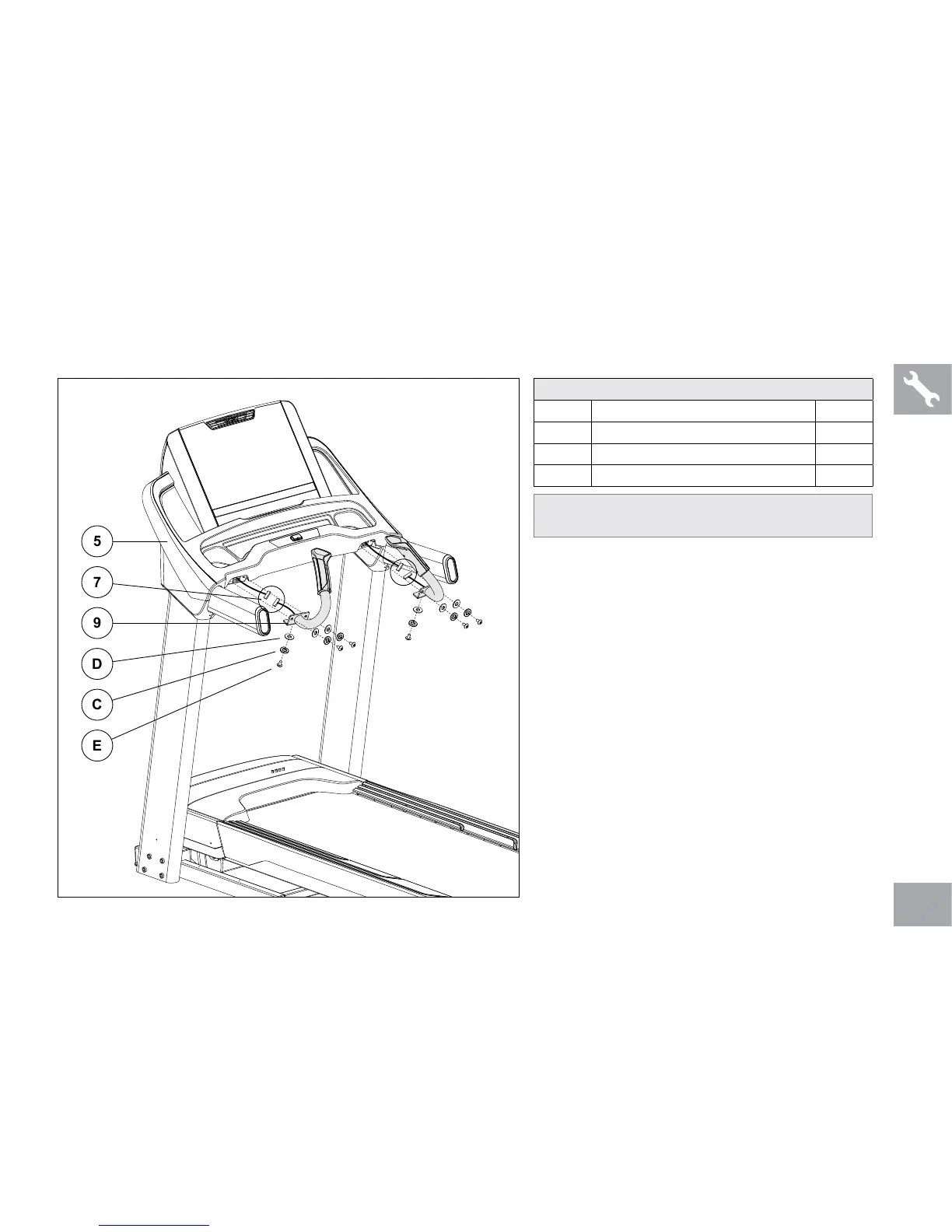

D’ASSEMBLAGE ÉTAPE 5
A Ouvrez la TROUSSE DE QUINCAILLERIE
POUR L’ÉTAPE 5.
B Branchez les CÂBLES DE FRÉQUENCE
CARDIAQUE (7) et glissez-les soigneusement
à l’intérieur de la CONSOLE (5).
C Fixer la BARRE DE FRÉQUENCE
CARDIAQUE (9) à la CONSOLE (5) avec 3
RONDELLES PLATES (D), 3 RONDELLES
ELASTIQUES (C), et 3 BOULONS (E).
D Répétez l’opération de l’autre côté.
QUINCAILLERIE POUR ÉTAPE 5:
PIÈCE TYPE QTÉ
E BOULON 6
C RONDELLES ELASTIQUES 6
D RONDELLES PLATES 6
REMARQUE : Be careful not to pinch the heart rate
cables while attaching the heart rate grip bars.
