D’ASSEMBLAGE ÉTAPE 6
H
G
10
2
1
11
ASSEMBLAGE TERMINÉ!
Avant la première utilisation, appliquez une peu de
lubrifiant à la plate-forme du tapis roulant selon les
instructions dans la section ENTRETIEN dans le guide
DU TAPIS ROULANT.

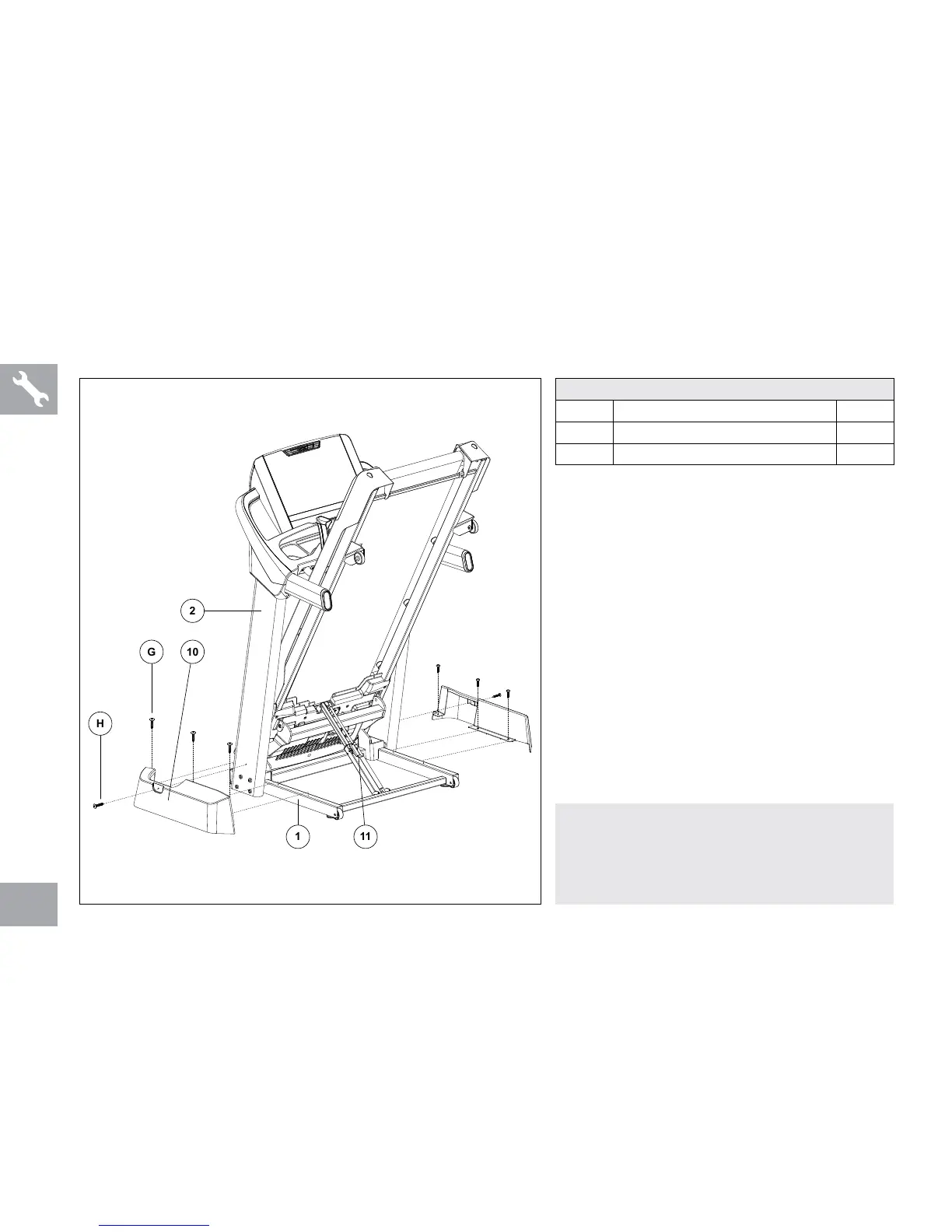

A Pliez la plate-forme dans une position
verticale jusqu’à ce que la PÉDALE DE
VERROUILLAGE (11) soit bien enclenchée.
B Ouvrez la TROUSSE DE QUINCAILLERIE
POUR L’ÉTAPE 6.
C Fixez LE COUVERCLE DU BÂTI DE BASE
(10) au MÂT DE LA CONSOLE (2) à l’aide de 1
VIS (H) par le côté.
D Fixez LE COUVERCLE DU BÂTI DE BASE
(10) au BÂTI DE BASE (1) à l’aide de 3 VIS (G)
par le haut.
E Répétez l’opération de l’autre côté
F En tenant la plate-forme avec vos deux mains,
appuyez sur la PÉDALE DE VERROUILLAGE
(11) avec votre pied pour abaisser la plate-
forme jusqu’au sol.
QUINCAILLERIE POUR ÉTAPE 6:
PIÈCE TYPE QTÉ
G VIS 6
H VIS 2
