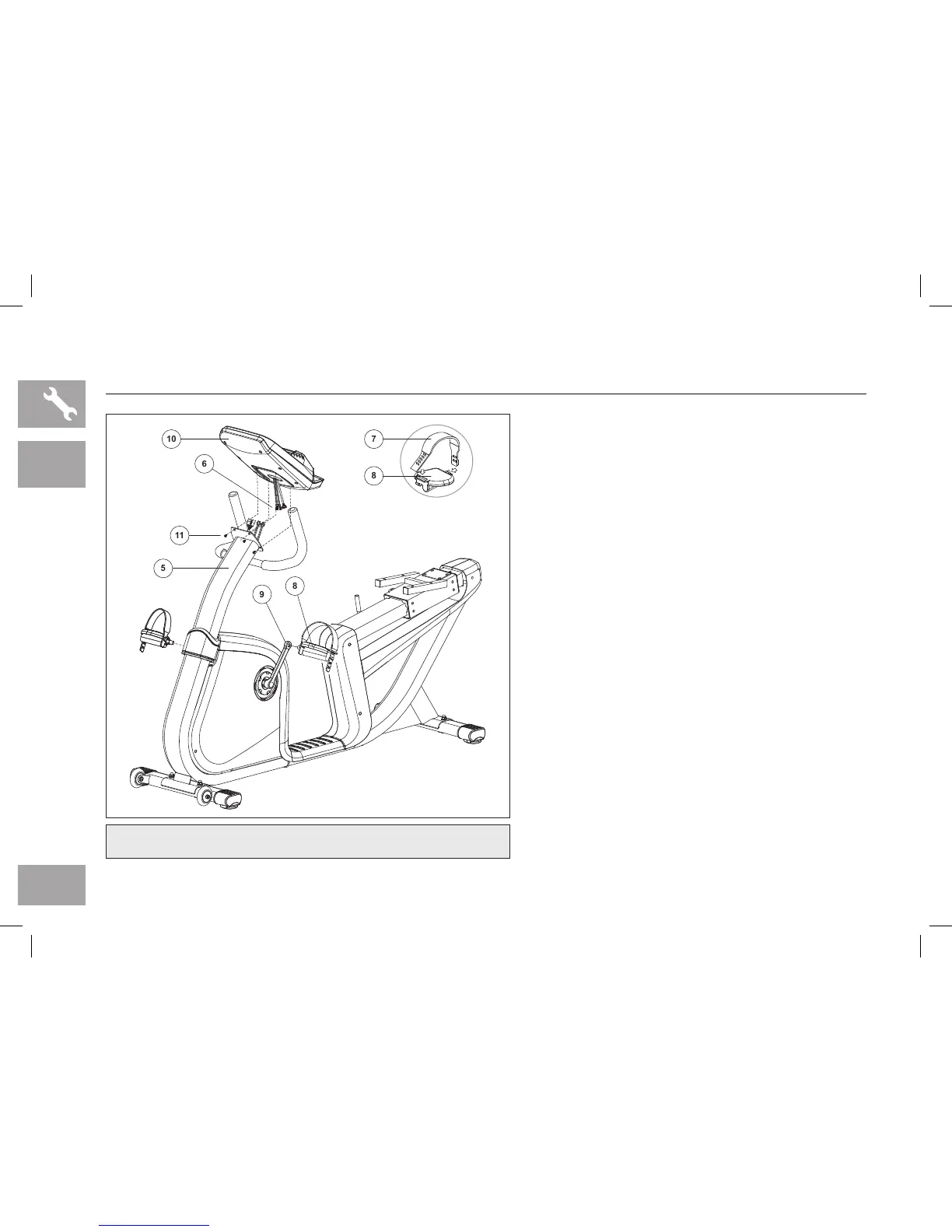

7.3AR ÉTAPE 3 DE L’ASSEMBLAGE
* REMARQUE : il n’y a pas de visserie pour cette
étape.
A Fixer les CALE-PIED (7) aux PÉDALES (8).
B Fixer la PÉDALE DROITE à la MANIVELLE
DROITE, en la serrant dans le sens HORAIRE à
l’aide de la clé plate de 13 mm/15 mm fournie.
C Fixer la PÉDALE GAUCHE (8) à la MANIVELLE
GAUCHE (9), en la serrant dans le sens
ANTIHORAIRE à l’aide de la clé plate de
13mm/15mm fournie. (REMARQUE : comme la
manivelle gauche est filetée dans l’autre sens,
il est très important de la serrer dans le sens
antihoraire. Si on la serre dans le sens horaire, on
risque d’endommager la pédale ou la manivelle ou
les deux).
D Connecter les CÂBLES DE LA CONSOLE (6) et
les ranger soigneusement dans le MONTANT DE
LA CONSOLE (5).
E Fixer la CONSOLE (10) au MONTANT DE
CONSOLE (5) avec les 4 VIS PRÉ-FIXÉES (11)
(commencer par retirer ces vis de la console).
10
7
8
11
5
9
8
6
7.3AR
REMARQUE : veiller à ne pincer aucun des fils pendant l’assemblage
de la console.
