AFG 7.3AR - Page 43

43
7.3AR

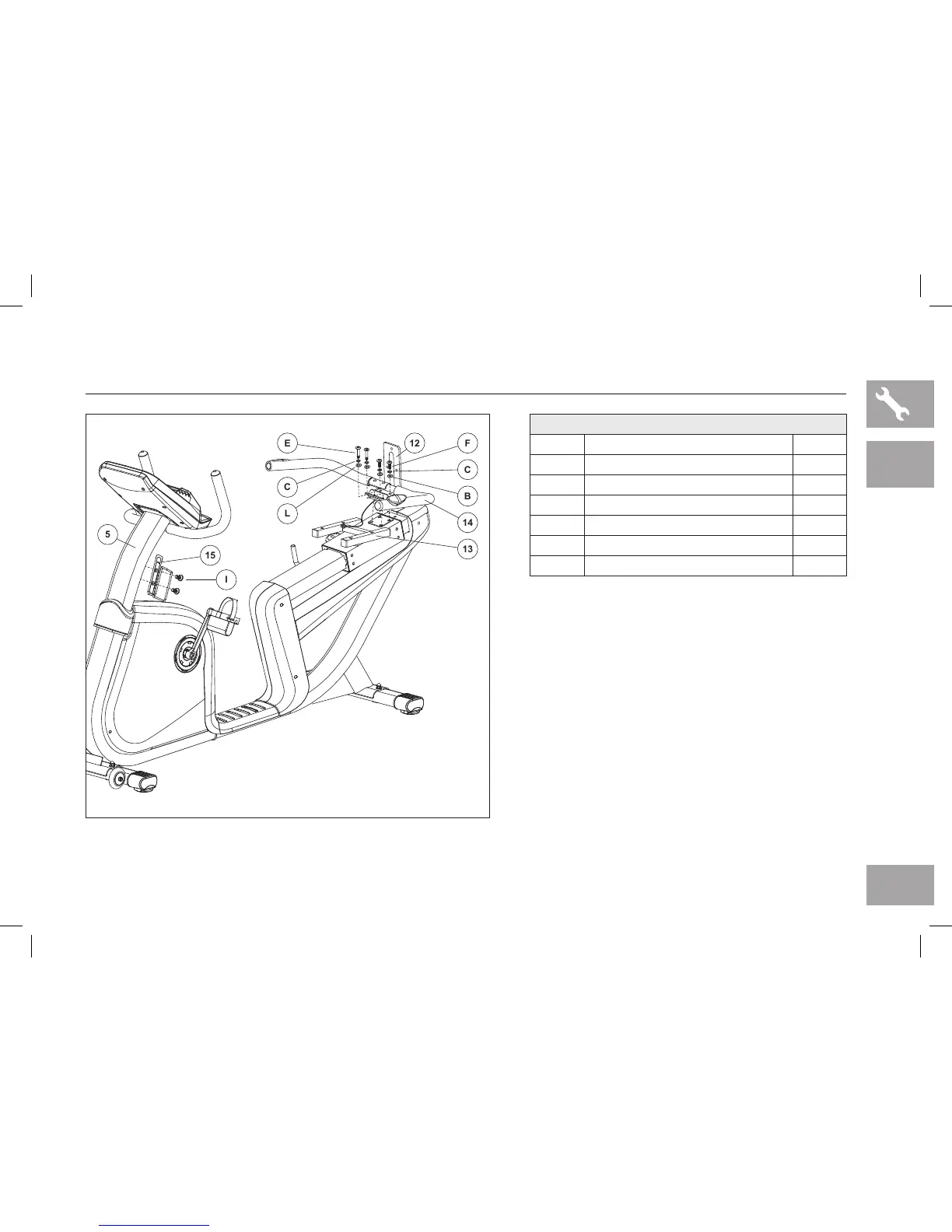

7.3AR ÉTAPE 4 DE L’ASSEMBLAGE
15
5
I
F
12
C
B
14
13
E
C
L
A Ouvrir LE SACHET DE VISSERIE À UTILISER
LORS DE L’ÉTAPE 4.
B Pour fixer le SUPPORT DE DOSSIER (12)
à l’ARMATURE DU SIÈGE (13), insérer 2
BOULONS (F), 2 RESSORTS ÉLASTIQUES (C)
et 2 RONDELLES PLATES (B) dans les trous de
vis arrière sur le SUPPORT DE DOSSIER (12).
C Fixer les POIGNÉES (14) aux trous de vis avant
sur le SUPPORT DE DOSSIER (12) à l'aide de
2 BOULONS (E), 2 RESSORTS ÉLASTIQUES (C)
et 2 RONDELLES EN ARC (L).
D Fixer le PORTE-BIDON (15) au MONTANT DE
CONSOLE (5) avec 2 VIS (I).
QUINCAILLERIE POUR L’ÉTAPE 4
PIÈCE TYPE QTÉ
F BOULON 15 MM 2
B RONDELLE PLATE 2
C RONDELLE À RESSORT 4
E BOULON 50 MM 2
L RONDELLE EN ARC 2
I VIS 2
AFG14_7.3AR_AU_OM_r1_5.indd 43 5/12/14 11:13 AM
