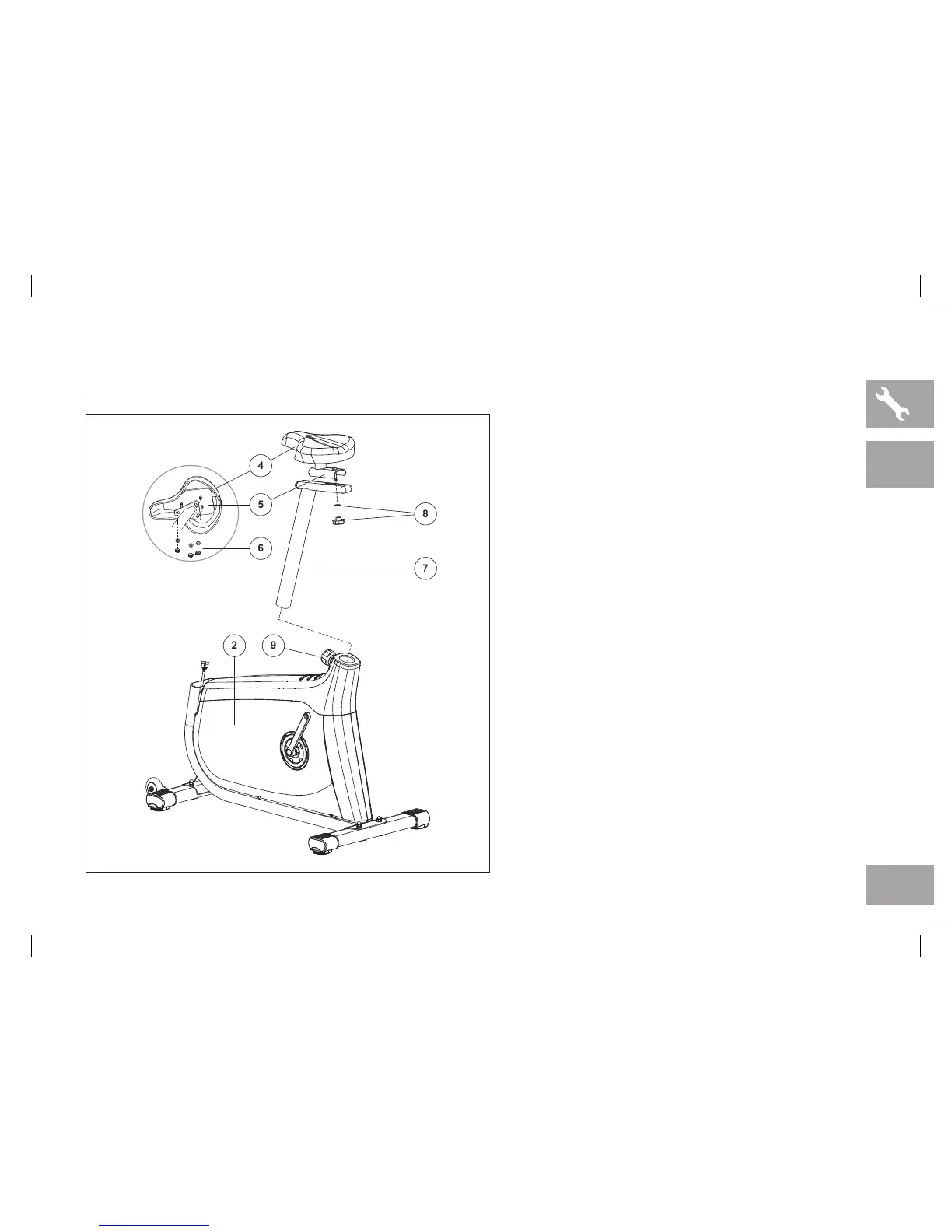

7.3AU ÉTAPE 2 DE L’ASSEMBLAGE
* REMARQUE : il n’y a pas de visserie pour
cette étape.
A Ouvrir LE SACHET DE VISSERIE À
UTILISER LORS DE L’ÉTAPE 2.
B Fixer le SIÈGE (4) au SOCLE DU SIÈGE
(5) avec 3 RONDELLES PLATES ET
ÉCROUS PRÉFIXÉS (6).
C Fixer le SOCLE DU SIÈGE (5) au TUBE
DU SIÈGE (7) avec le BOUTON DE
RÉGLAGE DU SIÈGE ET RONDELLE
PLATE (8).
D Tirer le BOUTON DE RÉGLAGE DE LA
HAUTEUR DU SIÈGE (9) vers l'extérieur
tout en faisant glisser le TUBE DU SIÈGE
(7) dans le CADRE DU VÉLO (2).
7
8
6
5
4
2
9
7.3AU
