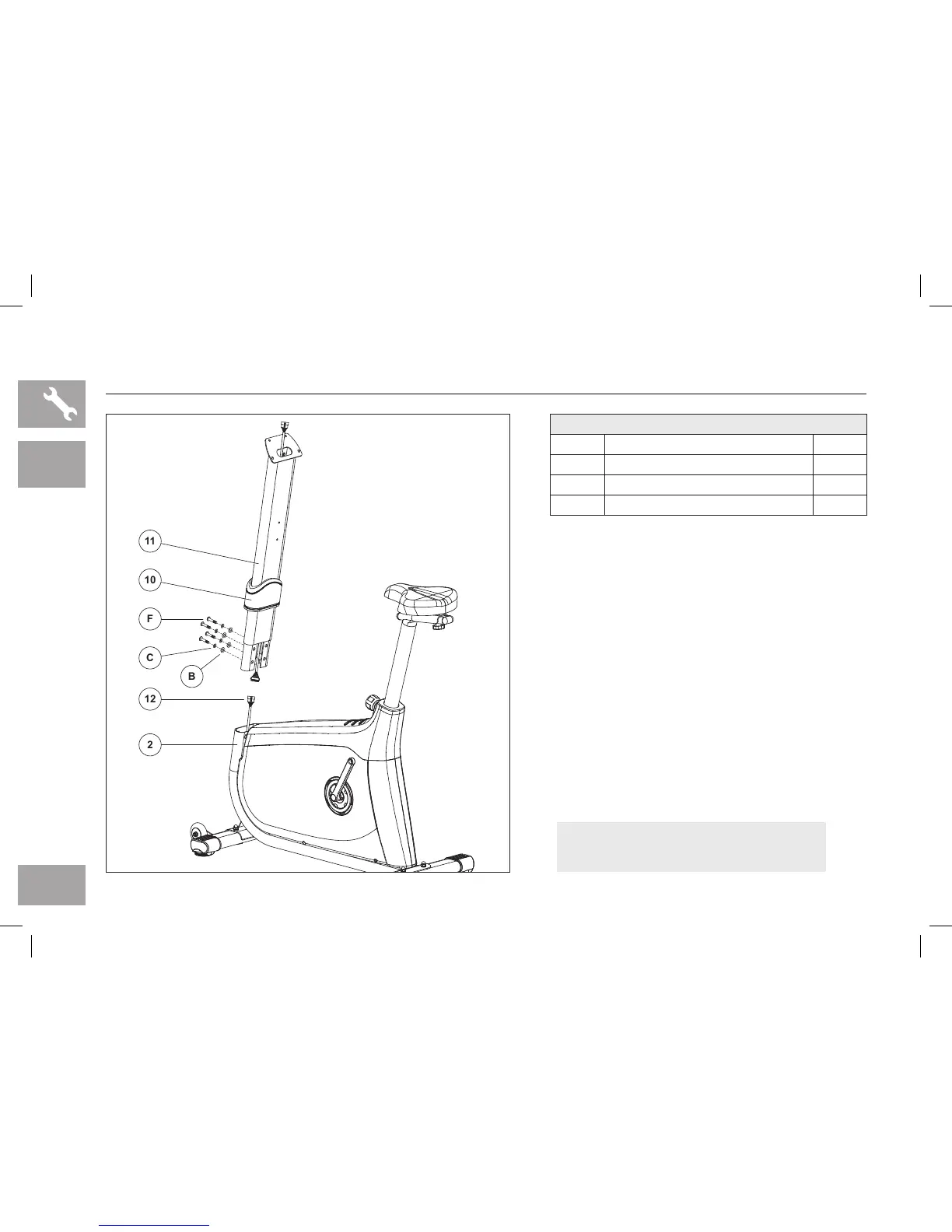

7.3AU ÉTAPE 3 DE L’ASSEMBLAGE
7.3AU
REMARQUE : veiller à ne pincer
aucun des fils pendant l’assemblage
du montant de console.
A Ouvrir LE SACHET DE VISSERIE À UTILISER
LORS DE L’ÉTAPE 3.
B Glisser l’ANNEAU DU MONTANT DE CONSOLE
(10) de bas en haut le long du MONTANT DE
CONSOLE (11).
C Connecter les CÂBLES DE CONSOLE (12) et
rentrer soigneusement tous les câbles dans le
CADRE DU VÉLO (2). Glisser le MONTANT DE
CONSOLE (11) dans le CADRE DU VÉLO (2).
D Depuis l’arrière, fixer le MONTANT DE CONSOLE
(11) avec 4 BOULONS (F), 4 RONDELLES
ÉLASTIQUES (C) et 4 RONDELLES PLATES (B) .
E Glisser L’ANNEAU DU MONTANT DE CONSOLE
(10) vers le bas par-dessus le CADRE DU VÉLO (2).
2
12
10
F
C
B
11
QUINCAILLERIE POUR L’ÉTAPE 3
PIÈCE TYPE QTÉ
F BOULON 4
C RONDELLES ÉLASTIQUES 4
B RONDELLES PLATE 4
