AFG 7.3AR - Page 49

49

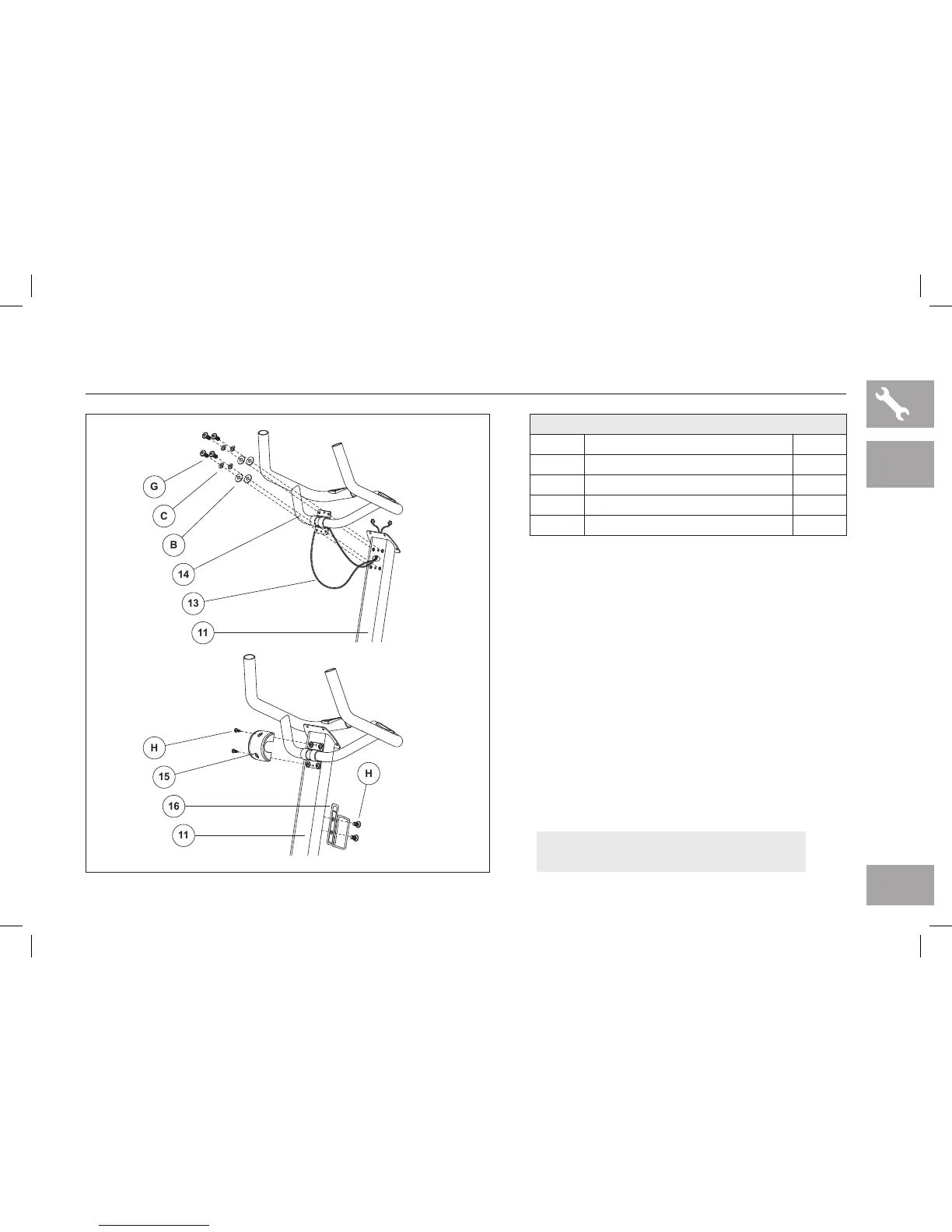

7.3AU ÉTAPE 4 DE L’ASSEMBLAGE
A Ouvrir LE SACHET DE VISSERIE À UTILISER
LORS DE L’ÉTAPE 4.
B Acheminer les CÂBLES DU GUIDON (13) par
le trou dans le MONTANT DE CONSOLE (11),
puis les faire sortir du haut du MONTANT DE
CONSOLE (11).
C Fixer le GUIDON (14) au MONTANT DE
CONSOLE (11) avec 4 BOULONS (G),
4 RONDELLES ÉLASTIQUES (C) et 4
RONDELLES PLATES (B).
D Fixer le COUVERCLE DU GUIDON (15) au
MONTANT DE CONSOLE (11) avec 2 VIS (H).
E Fixer le PORTE-BIDON (16) au MONTANT DE
CONSOLE (11) avec 2 VIS (H).
11
13
14
B
C
G
11
H
16
15
H
t
7.3AU
REMARQUE : prendre garde de ne pas
pincer les câbles en fixant les poignées.
QUINCAILLERIE POUR L’ÉTAPE 4
PIÈCE TYPE QTÉ
G BOULON 4
C RONDELLES ÉLASTIQUES 4
B RONDELLES PLATE 4
H VIS 4
