AFG 7.3AR - Page 70

70

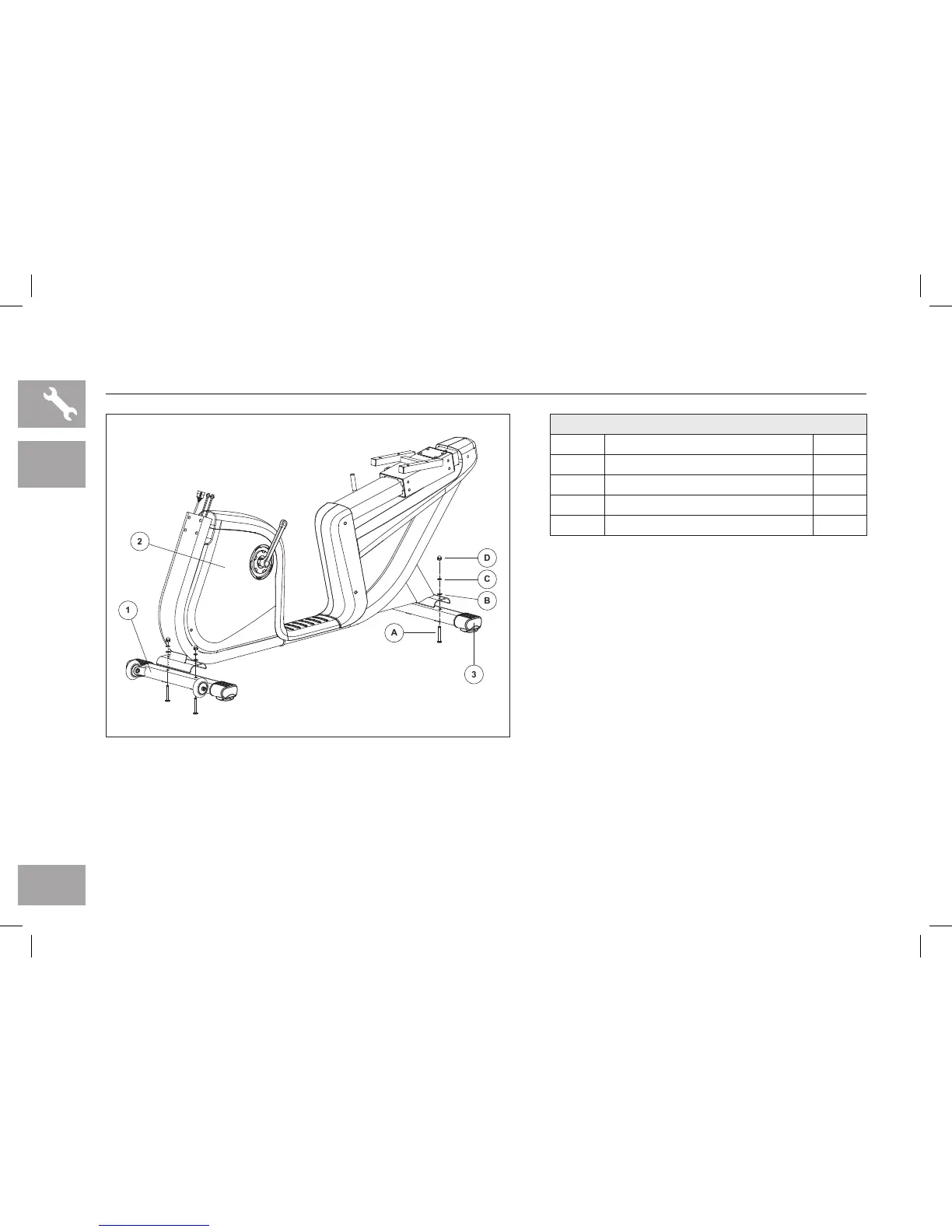

7.3AR PASO 1 DE ENSAMBLAJE
A Abra la BOLSA DE TORNILLERÍA PARA EL
PASO 1.
B Fije el TUBO ESTABILIZADOR DELANTERO (1) al
BASTIDOR DE LA BICICLETA (2) con 2 PERNOS
(A), 2 ARANDELAS PLANAS (B), 2 ARANDELAS
ELÁSTICAS (C) y 2 TUERCAS (D).
C Fije el TUBO ESTABILIZADOR POSTERIOR (3) al
BASTIDOR DE LA BICICLETA (2) con 2 PERNOS
(A), 2 ARANDELAS PLANAS (B), 2 ARANDELAS
ELÁSTICAS (C) y 2 TUERCAS (D).
2
1
D
C
B
3
A
7.3AR
TORNILLERÍA PARA EL PASO 1
PIEZA TIPO CANT.
A PERNO 4
B ARANDELA PLANA 4
C ARANDELA ELÁSTICA 4
D TUERCA 4
