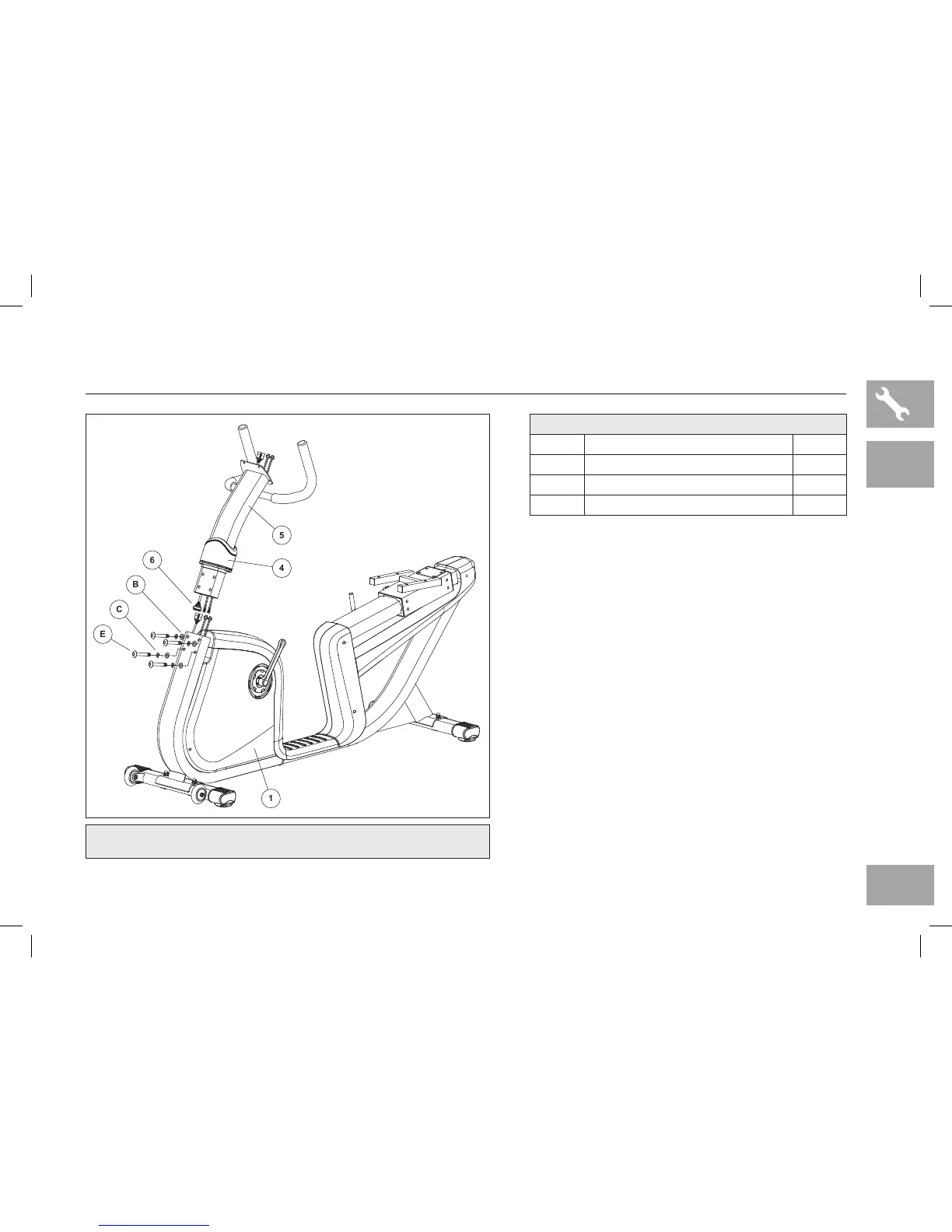

7.3AR PASO 2 DE ENSAMBLAJE
A Abra la BOLSA DE TORNILLERÍA PARA EL
PASO 2.
B Deslice la ARANDELA AISLANTE DEL POSTE
DE LA CONSOLA (4) desde abajo del POSTE DE
LA CONSOLA (5) hacia arriba.
C Conecte los CABLES DE LA CONSOLA (6) y con
cuidado introdúzcalos a todos en el BASTIDOR
DE LA BICICLETA (1). Introduzca el POSTE
DE LA CONSOLA (5) en el BASTIDOR DE LA
BICICLETA (1), deslizándolo.
D Fije el POSTE DE LA CONSOLA (5) desde la parte
posterior con 4 PERNOS (E), 4 ARANDELAS
ELÁSTICAS (C) y 4 ARANDELAS PLANAS (B).
E Deslice la ARANDELA AISLANTE DEL POSTE
DE LA CONSOLA (4) hacia abajo sobre el
BASTIDOR DE LA BICICLETA (1).
1
5
4
6
B
C
E
7.3AR
NOTA: Tenga cuidado de no pellizcar ningún cable mientras conecta el
poste de la consola.
TORNILLERÍA PARA EL PASO 2
PIEZA TIPO CANT.
E PERNO 4
B ARANDELA PLANA 4
C ARANDELA ELÁSTICA 4
