AFG 7.3AR - Page 73

73
7.3AR

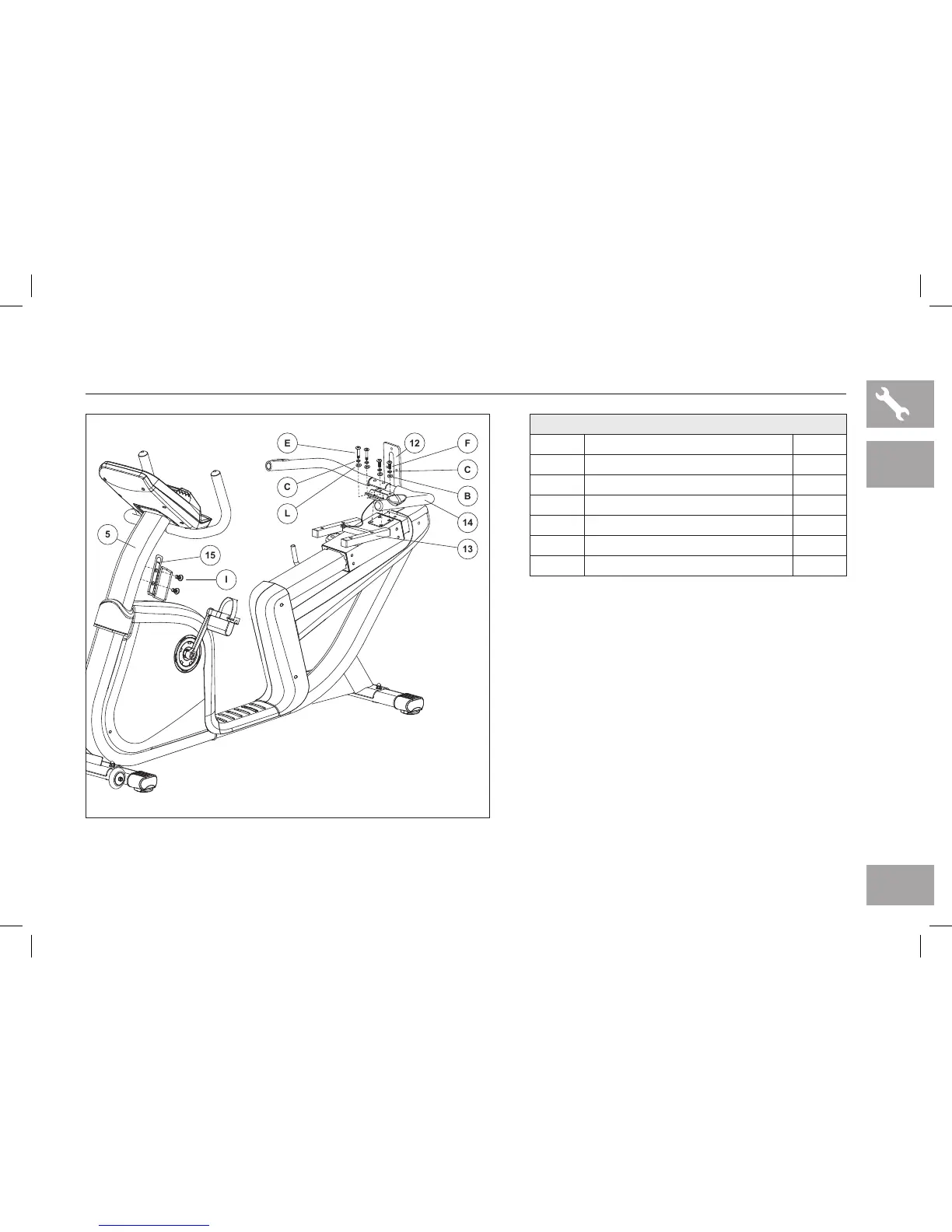

7.3AR PASO 4 DE ENSAMBLAJE
15
5
I
F
12
C
B
14
13
E
C
L
A Abra la BOLSA DE TORNILLERÍA PARA EL
PASO 4.
B Para fijar la MÉNSULA DEL RESPALDO (12)
al BASTIDOR DEL ASIENTO (13), introduzca
2 PERNOS (F), 2 ARANDELAS ELÁSTICAS (C)
y 2 ARANDELAS PLANAS (B) en los orificios
posteriores para los tornillos en la MÉNSULA DEL
RESPALDO (12).
C Fije las BARRAS DE SUJECIÓN (14) a los
orificios delanteros para los tornillos en la
MÉNSULA DEL RESPALDO (12) con 2 PERNOS
(E), 2 ARANDELAS ELÁSTICAS (C) y 2
ARANDELAS DE ARCO (L).
D Fije el SOPORTE PARA BOTELLAS (15) al POSTE
DE LA CONSOLA (5) con 2 TORNILLOS (I).
TORNILLERÍA PARA EL PASO 4
PIEZA TIPO CANT.
F PERNO 15 MM 2
B ARANDELA PLANA 2
C ARANDELA ELÁSTICA 4
E PERNO 50 MM 2
L ARANDELA DE ARCO 2
I TORILLO 2
