AFG 7.3AR - Page 74

74
16
13
B
J

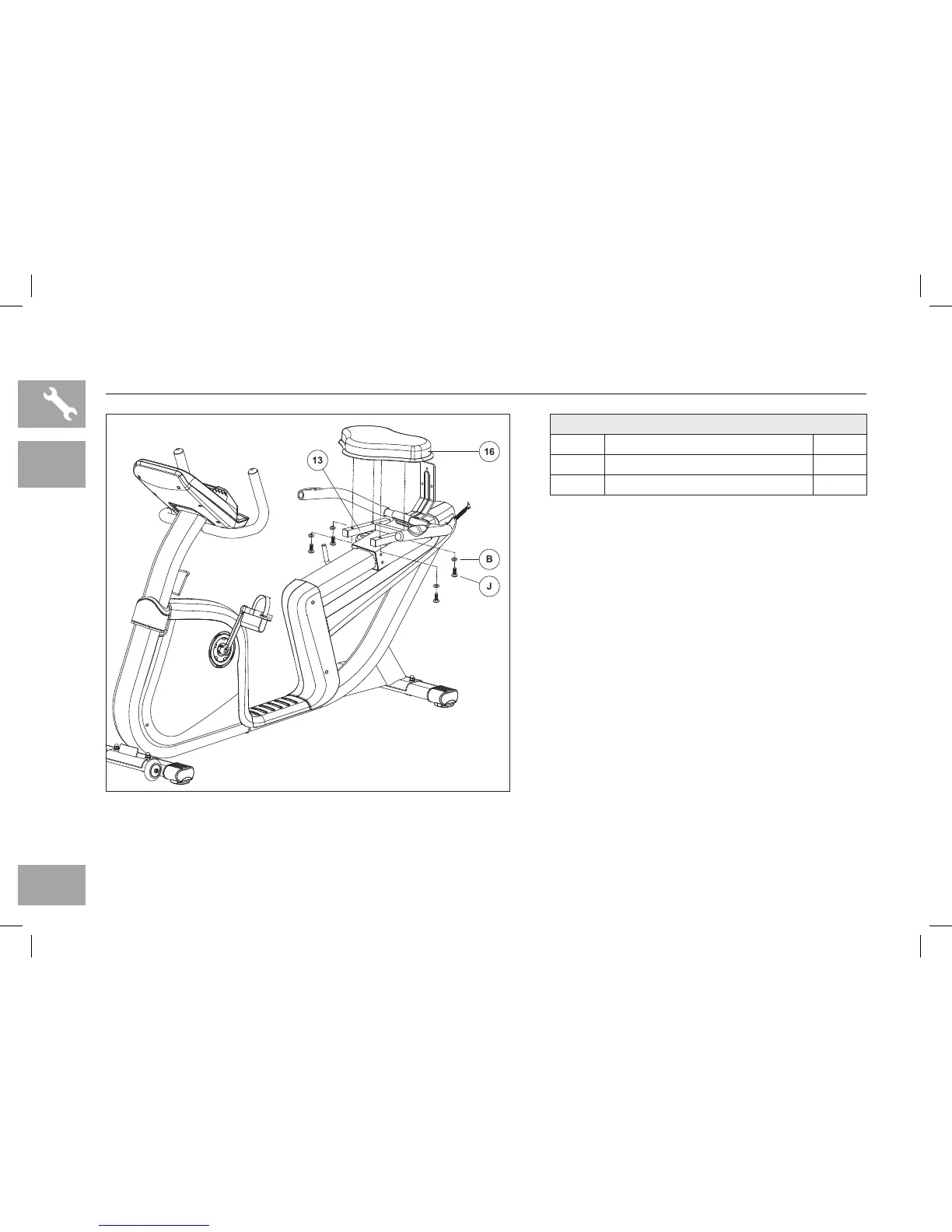

7.3AR PASO 5 DE ENSAMBLAJE
7.3AR
A Abra la BOLSA DE TORNILLERÍA PARA EL
PASO 5.
B Fije el ASIENTO (16) al BASTIDOR DEL
ASIENTO (13) con 4 PERNOS (J) y
4 ARANDELAS PLANAS (B).
TORNILLERÍA PARA EL PASO 5
PIEZA TIPO CANT.
J PERNO 4
B ARANDELA PLANA 4
